综合性能指标优异性的E27 LED照明驱动方案

     芯联半导体推出的基于CL1100的5-7W的E27 LED照明驱动系统方案DB2，该驱动模块在满足了小体积(L×W×H=5.1cm×2.1cm×1.8cm)，低待机功耗(﹤300mW)，高安规性能(变压器耐压3750VAC)，和EMI符合EN55022和FCC15(B级)，仍然保持宽电压输入范围(90VAC-265VAC)、优异的线性调整率(0.78%)和负载调整率(3%)以及低输出纹波(﹤150mV)和较高的效率(85%)等特性，同时还具备了短路保护、过压保护和开环保护等保护功能，是一款综合性能指标优异性价比高的E27 LED照明驱动方案。

　　下图是DB02系统的EMI测试波形。

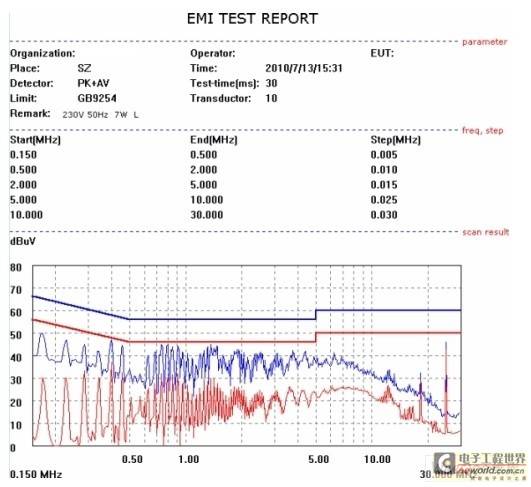

输入电压110V，输出电压5V，700MA.L

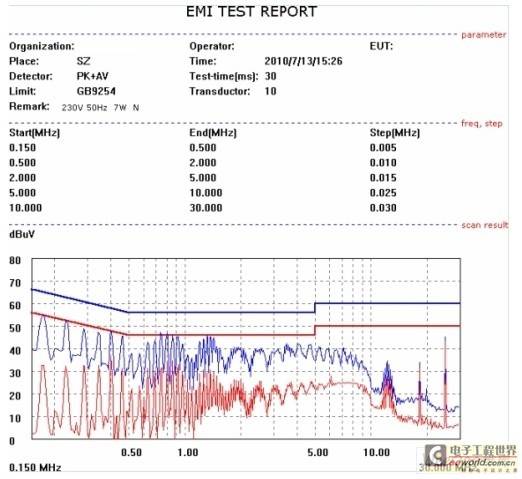

输入电压110V，输出电压5V，700MA.N
