PT8022WS是一款专为智能LED照明设计的高性能电容式触摸控制芯片，以其低功耗、高稳定性和卓越抗干扰性在行业内独树一帜，特别适用于对节能与用户体验有严格要求的触摸调光LED灯具。该芯片能在2.4至5.5V宽电压范围内高效运行，具备诸多核心技术亮点：

1. 极致节能：待机状态下仅消耗约9uA电流，显著降低能耗。

2. 精准触控：采用电荷分享技术实现实时、灵敏的单通道触摸感应，确保每次操作瞬时响应。

3. 灵活调光：单路PWM输出频率高达20KHz，实现无频闪、平滑调光效果。

4. 多功能性：支持多达8种引脚配置功能，能满足多样化应用场景和个性化设计需求。

5. 强大稳定与防护：集成稳压源、上电复位和低压复位机制，确保芯片稳定运行；具有超越4KV级别的HBM ESD防护能力，增强其在复杂环境下的电磁兼容性和耐用性。

6. 智能优化：内置实时环境自适应算法与高效数字滤波技术，能动态适应环境变化并有效防止误触发，提供一致优秀的触摸体验。

PT8022WS的具体应用功能详述如下：

· 触摸感应：采用先进的电容式触摸技术，轻松实现开关、无级调光等操作，摒弃传统机械按钮。

· PWM调光：通过20KHz的PWM输出，可根据用户触摸指令智能调节LED灯具亮度，实现平滑亮度过渡。

· 内置稳压源：确保为LED灯具提供恒定工作电压，保障在各种环境下稳定运行。

· 上电复位和低压复位功能：保证芯片在启动、电压波动等情况下的正常工作与电路安全性。

PT8022WS凭借其高度集成化、智能化的特点与多项竞争优势，已广泛应用在智能家居、商业照明以及其他注重品质与便捷操控的触摸调光解决方案中。芯片设计包含多种模式，如无记忆无缓冲调光、亮度记忆无缓冲调光、三段触摸调光以及同步/锁存开关输出功能等，全方位满足用户在不同场景下的照明控制需求。

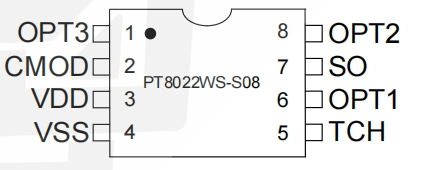

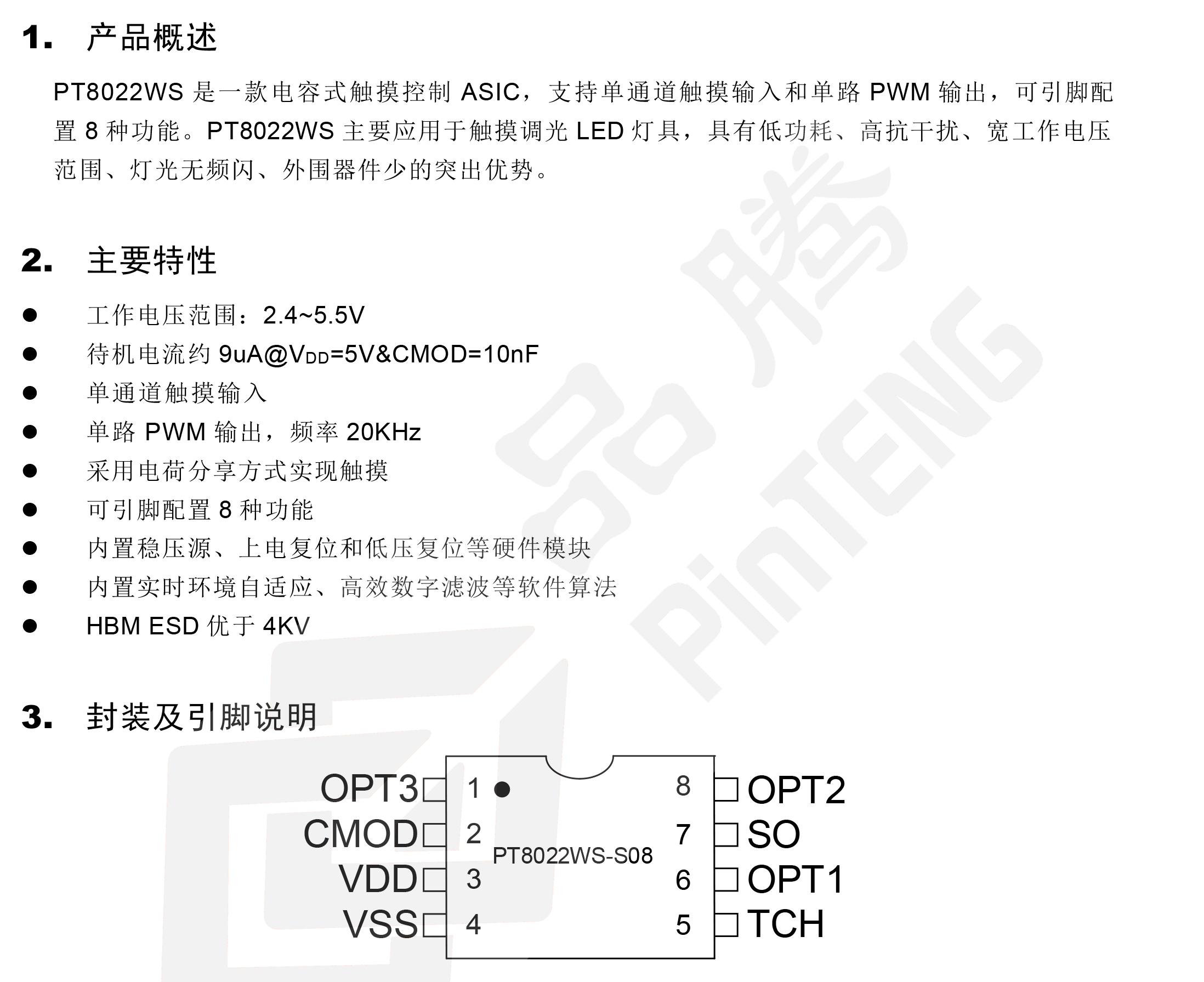

封装引脚说明：
