外形小巧且功能强大的MCU如何在电池供电应用中节省电路板空间和系统成本

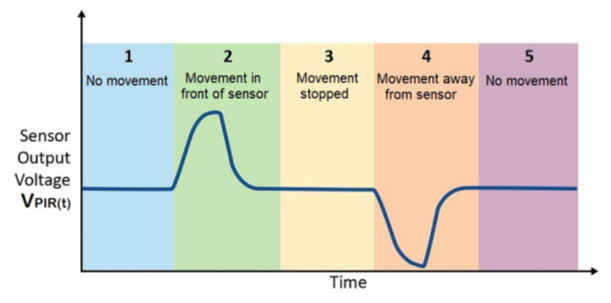

图1. PIR传感器运动检测原理

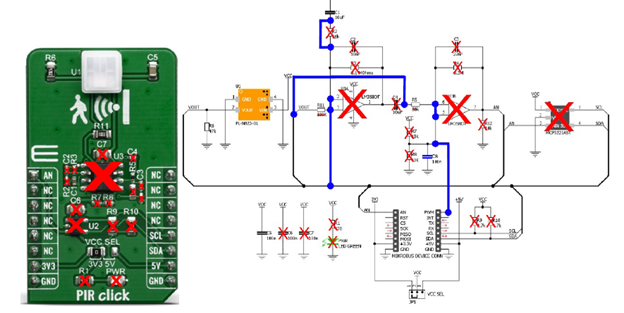

因此，使用此类MCU，可显著减少PIR click的PCB布线工作。图2展示了可以省去的元件（X）以及新的连接方式（蓝色线条）。

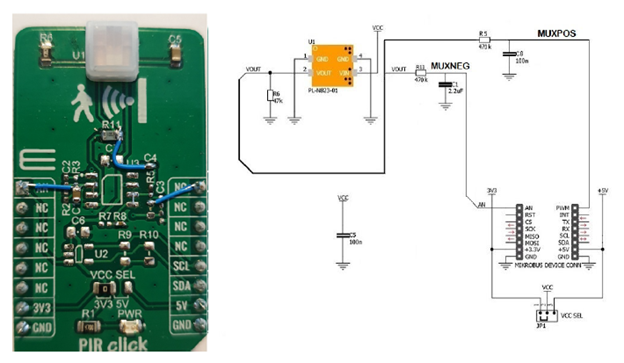

经过上述修改后，即可利用内置的12位差分ADC和PGA。选择适合的MCU后，可大大减少所需的外部元件，如图3所示。

由于MCU具有休眠模式并且可快速唤醒，每个传感器节点的功耗都可以达到非常低的水平。节点可以休眠，当在传感器检测范围内出现温度变化并由此检测到运动时，节点就会快速唤醒，并在完成信号处理后返回休眠模式。因此，能够延长每个电池供电节点的工作时间，而无需更换电池。请参见图4，了解使用休眠模式和快速唤醒时CPU的运行方式。功耗取决于具体应用，并且会根据PIR传感器的配置、采样时间和滤波参数而有所不同，这些因素也会影响传感器的检测范围和/或灵敏度。若应用需要达到更低的功耗，可以对这些参数进行调整，进一步降低功耗。

ATtiny1627等MCU外形小巧且功能强大，并且内置有智能、复杂的特性和功能，可改进电流消耗和功耗效率，从而延长电池供电联网应用的使用寿命，同时降低设计复杂性、削减系统总成本和缩短上市时间。
