MINISO名创优品USB插排拆解简测

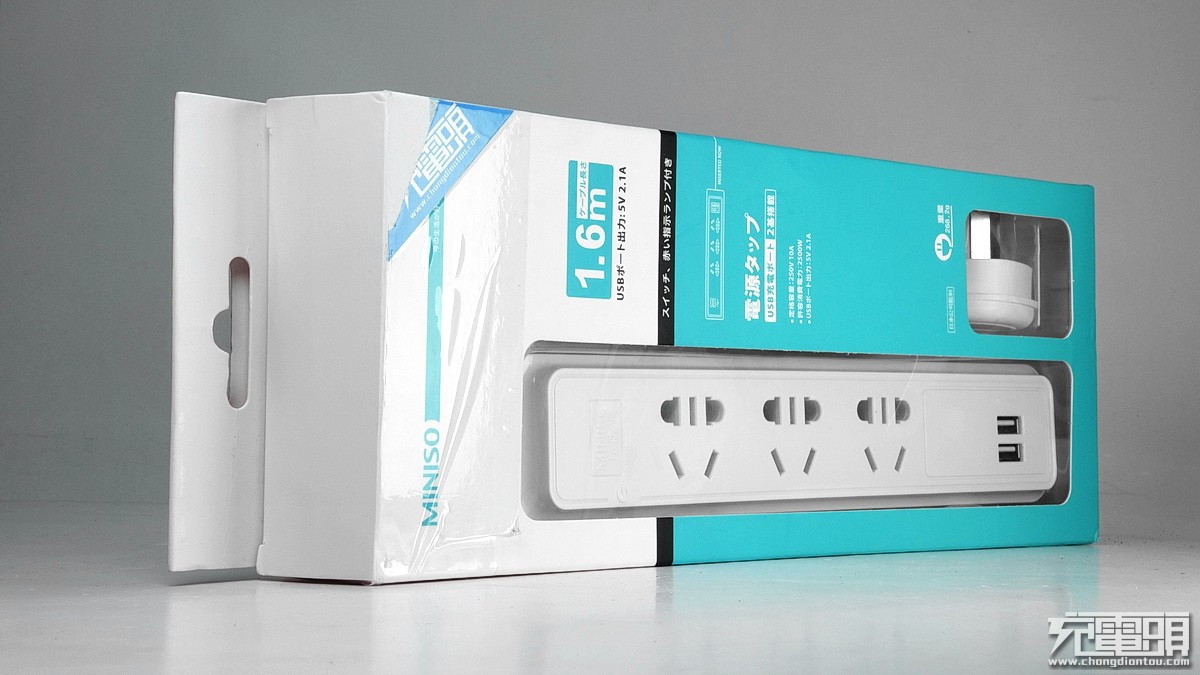

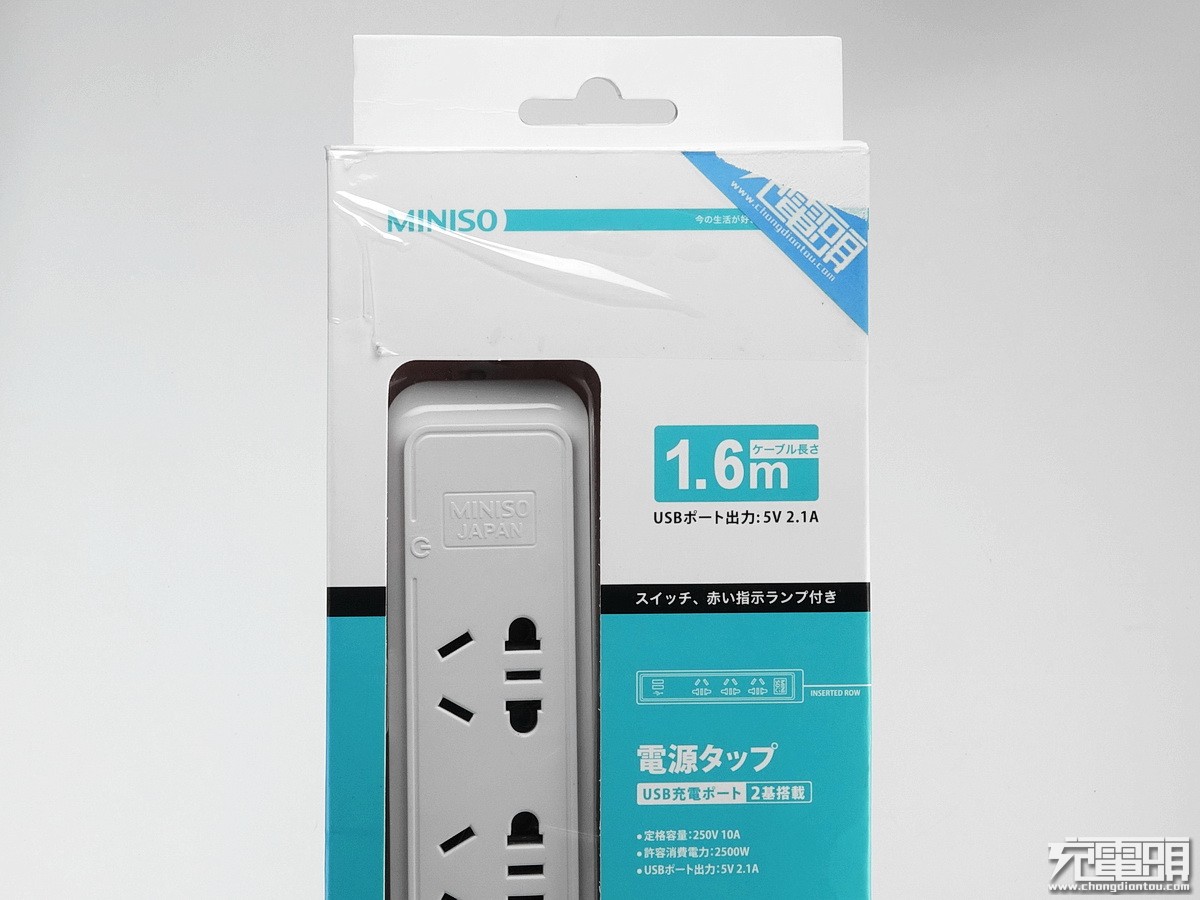

MINISO名创优品本是走线下加盟连锁渠道的日用百货品牌，这次充电头网也拿来给电粉拆解，包装盒挂孔设计，便于实体店上架陈列。

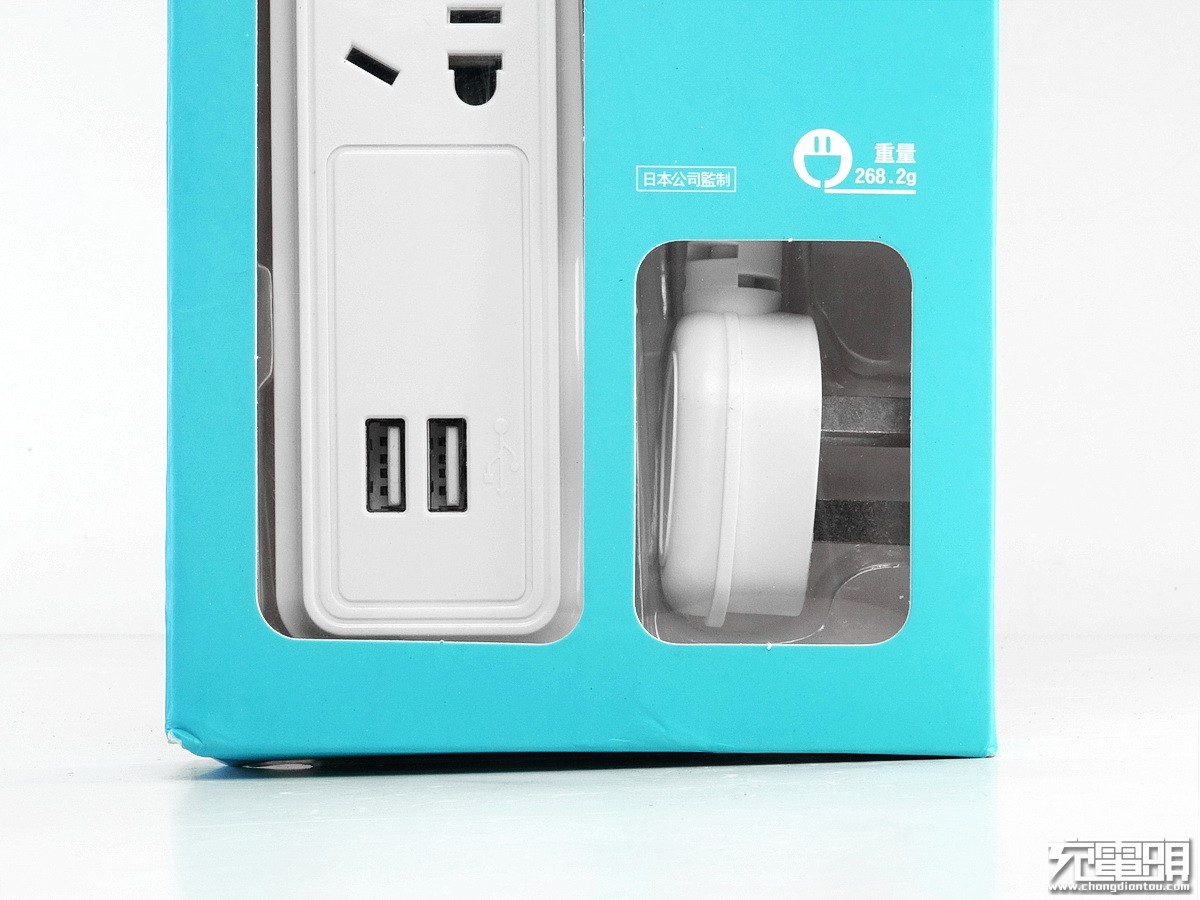

局部开透明天窗，可见商品细节，日文印刷。

“日本”公司监制

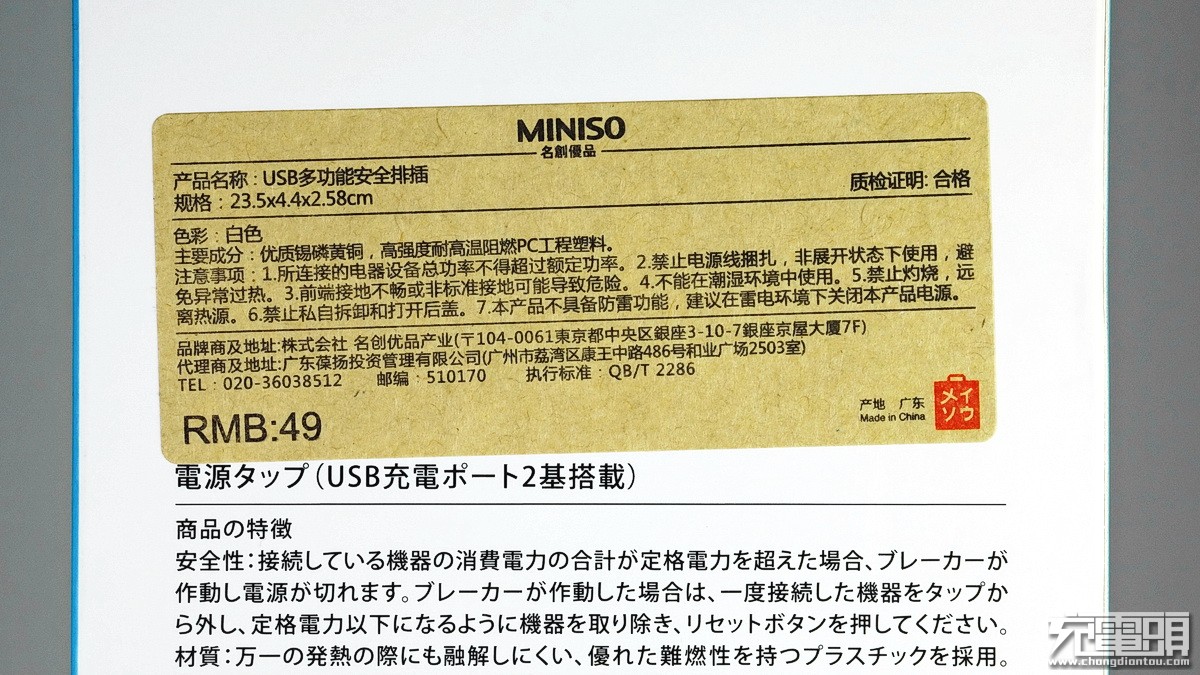

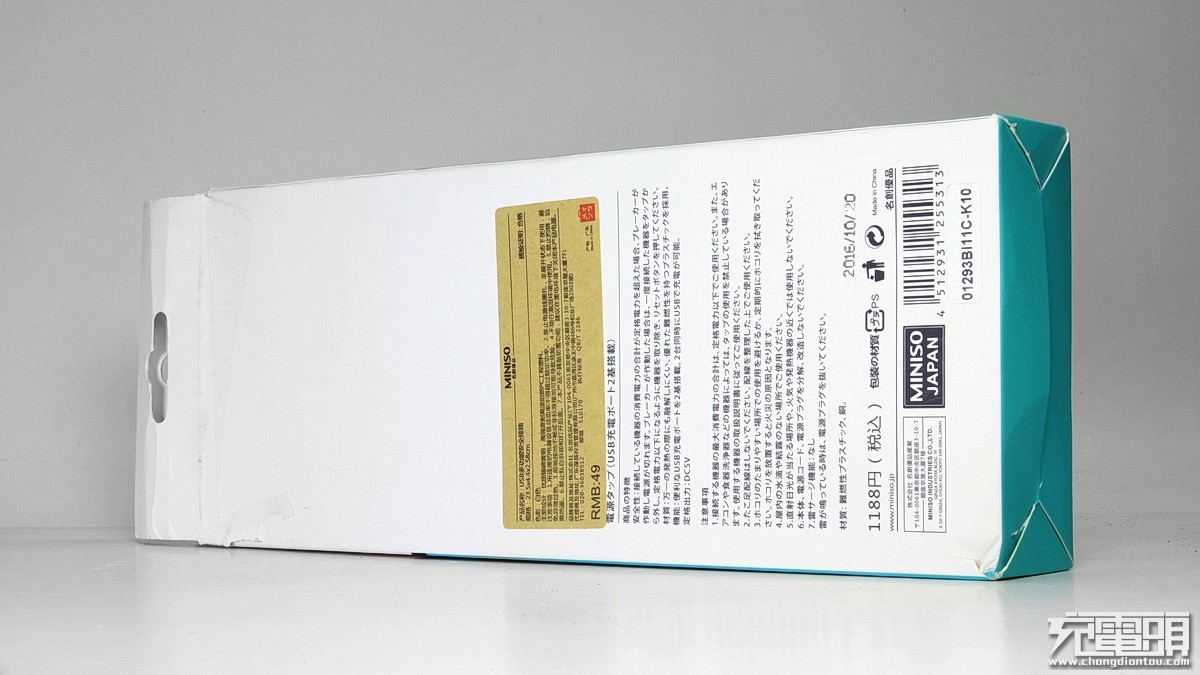

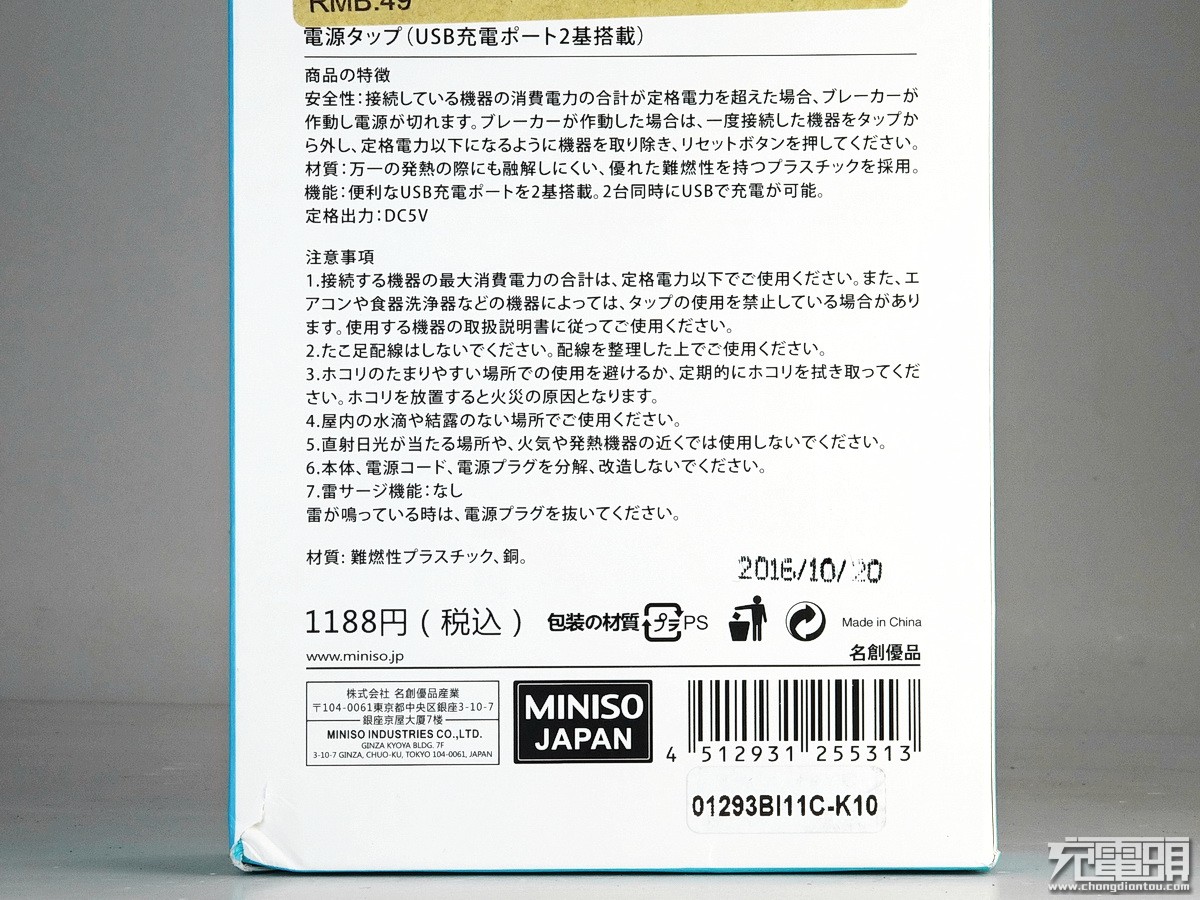

背面也全是日文，然后贴一个中文牛皮纸标签。

“产地广东”。

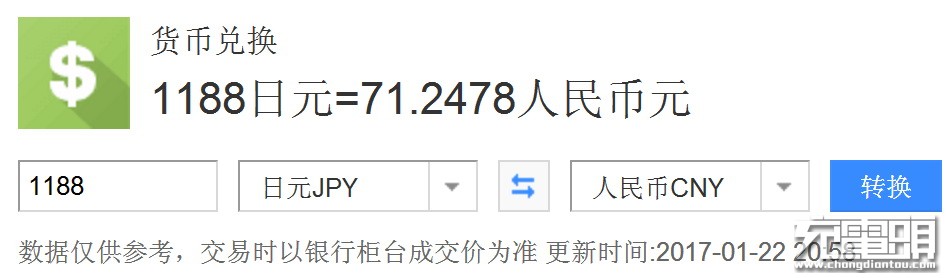

比中文标签上的RMB49元贵了不少，会给人有一种捡到了便宜的赶脚。
出厂日期是2016年10月20日。

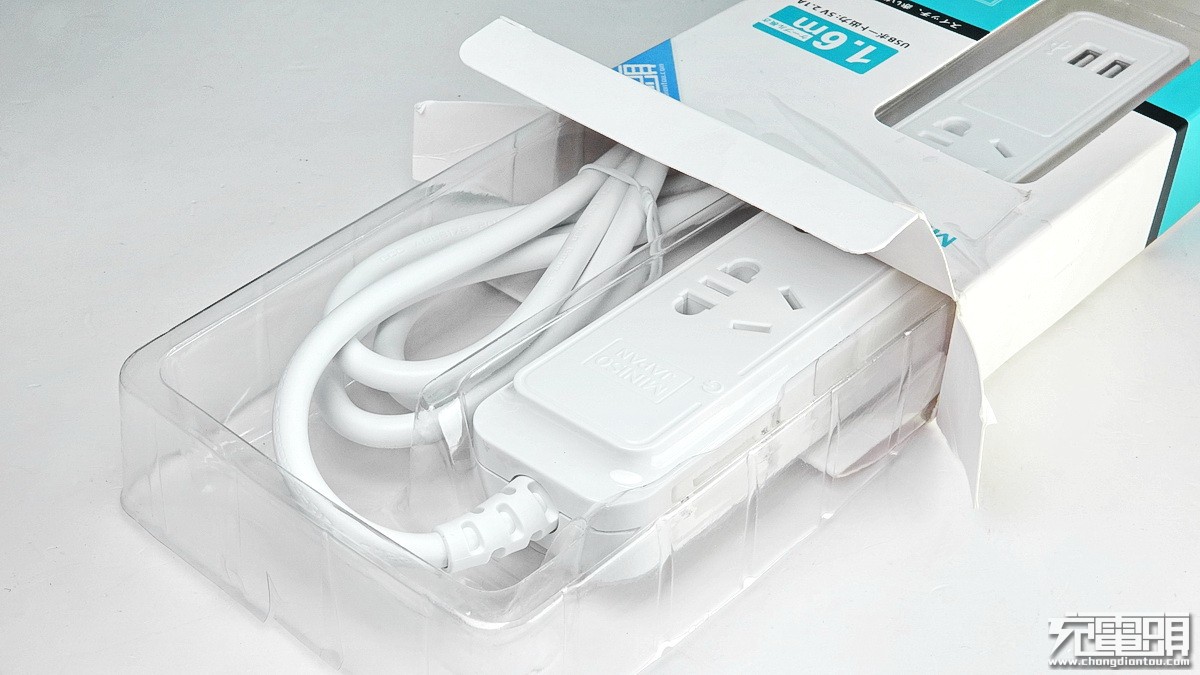

打开包装，插排被安放在一个透明吹塑托板上，

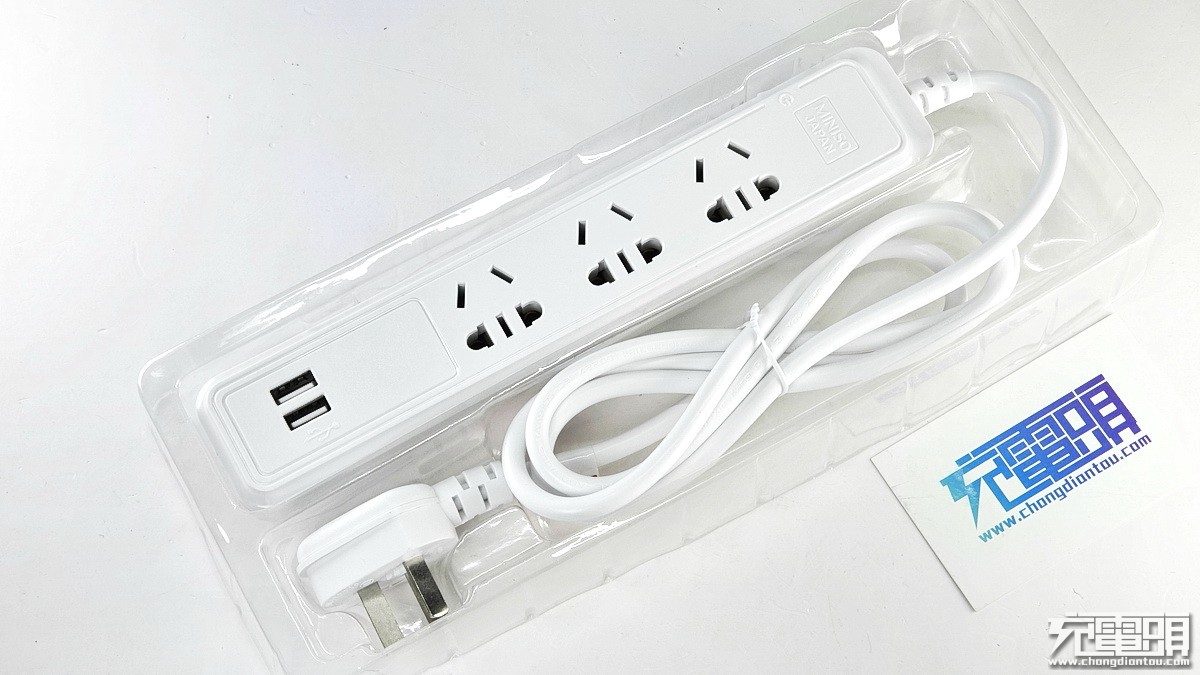

3AC+2USB设计。

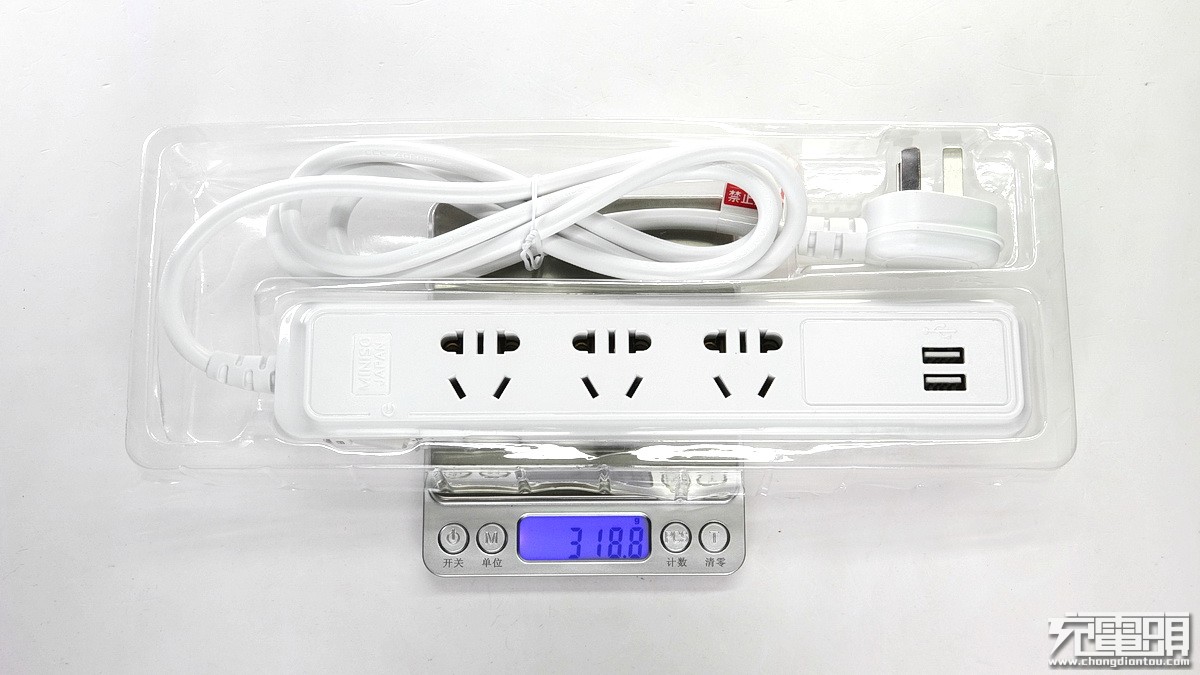

重量，比类似规格的插线板稍轻。

二、产品外观情况

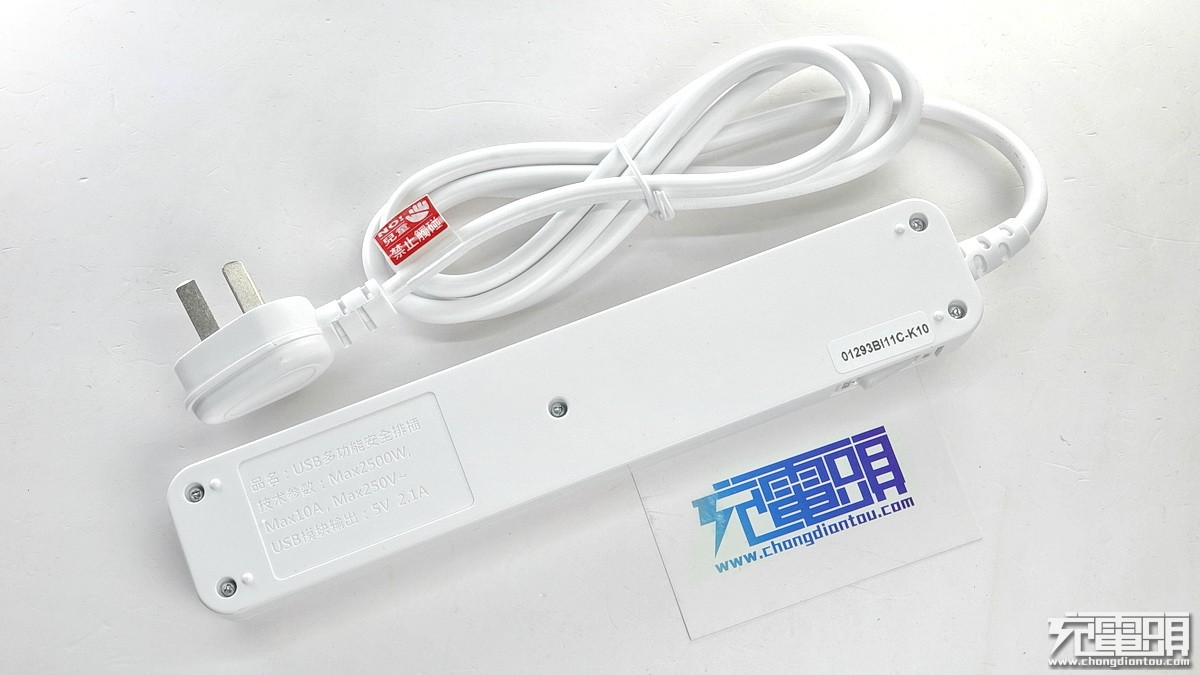

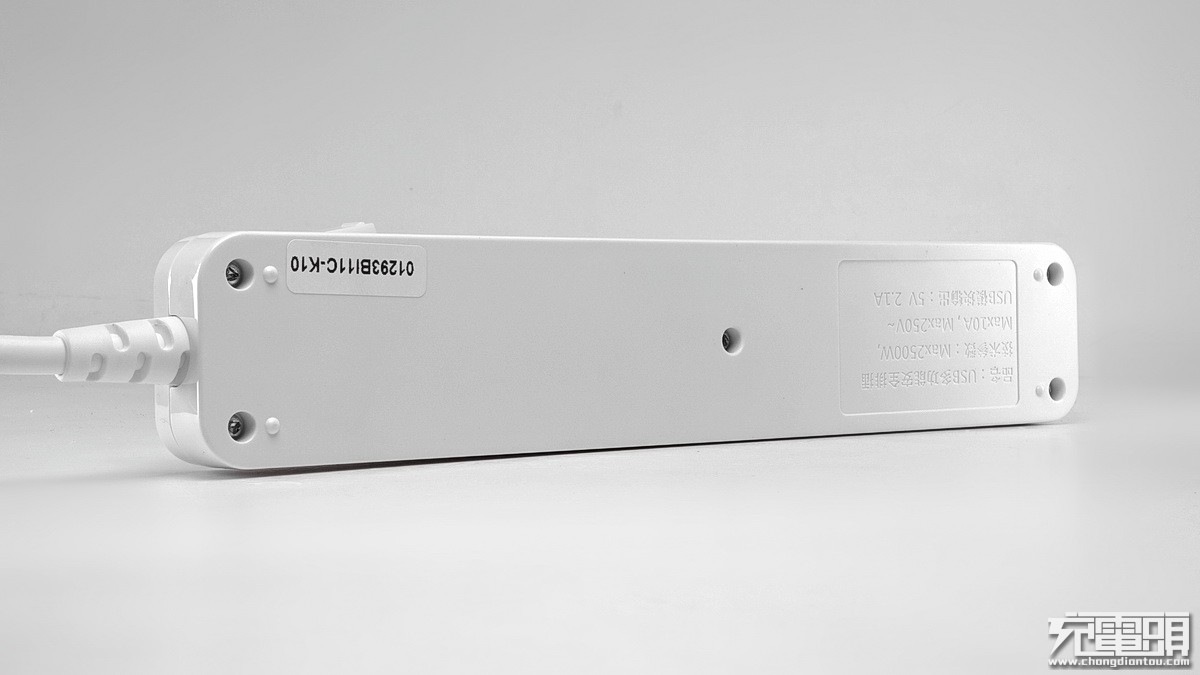

背面5颗三角形防拆螺丝。

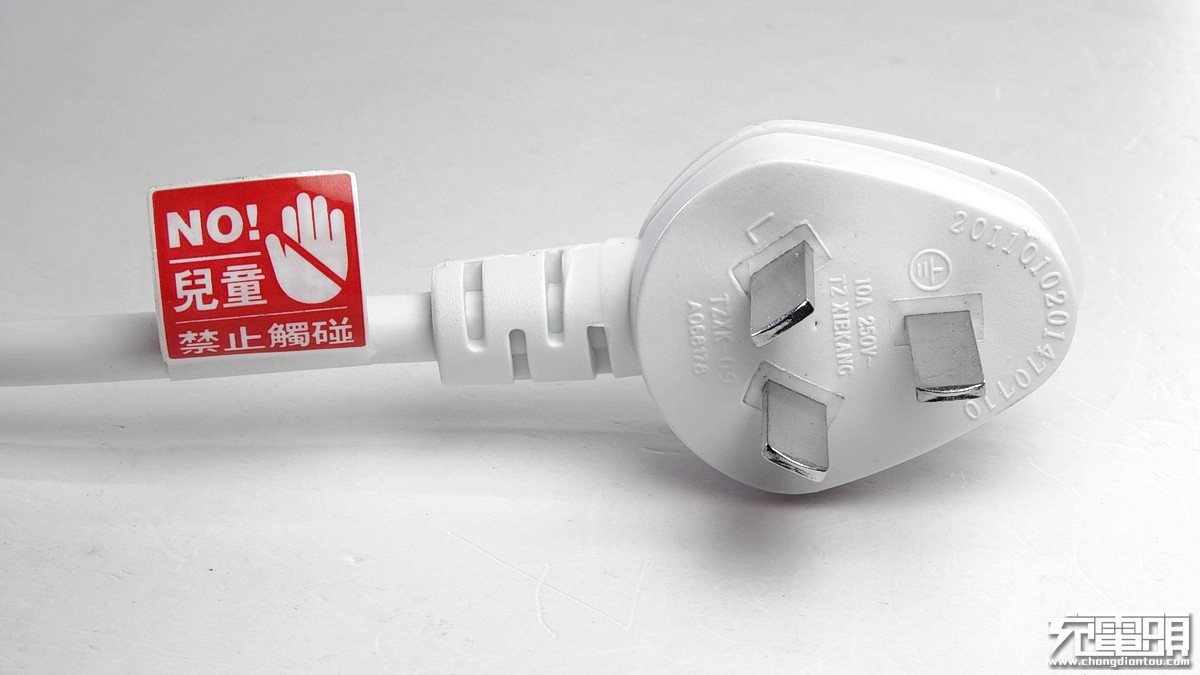

电源插头上有个贴纸，警告标志。
插头10A、250V，上面还有长长一串不知含义的数字。

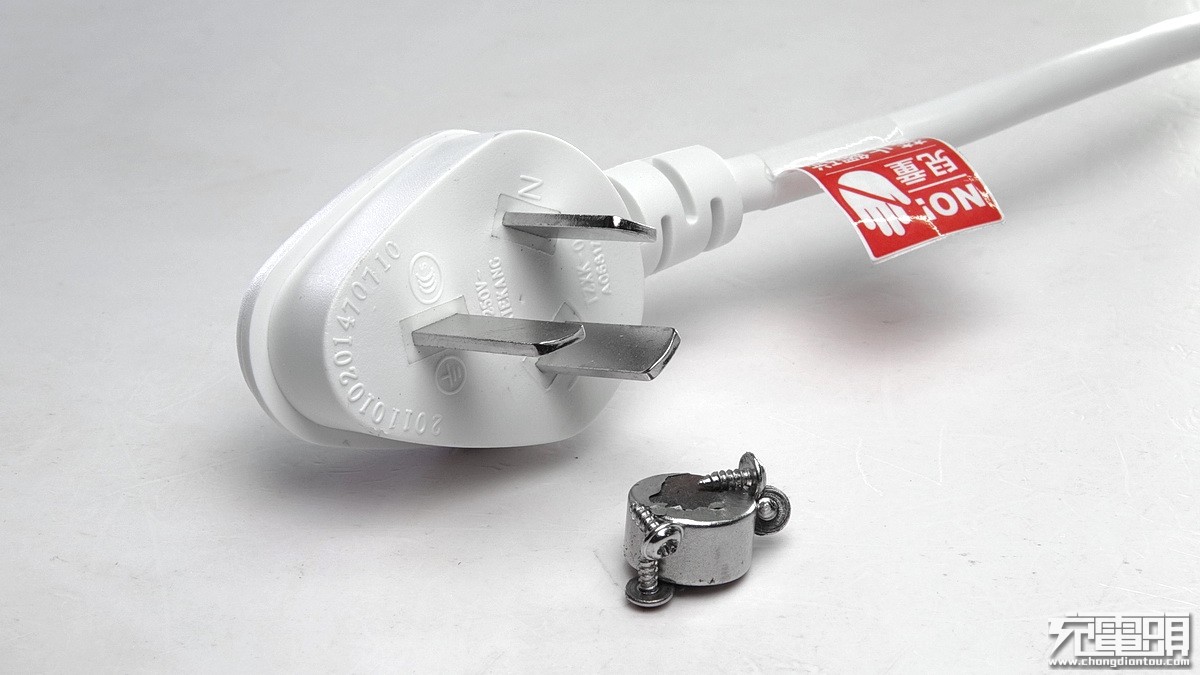

插脚不吸磁，不是铁的。

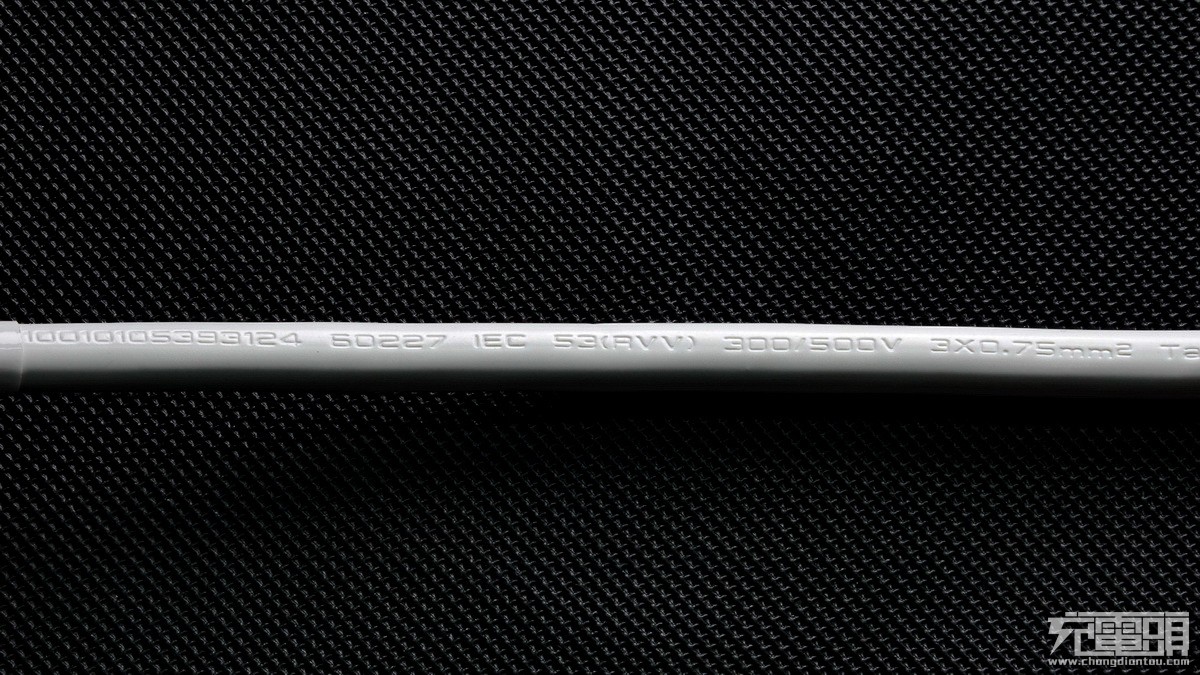

电源线3*0.75mm²。

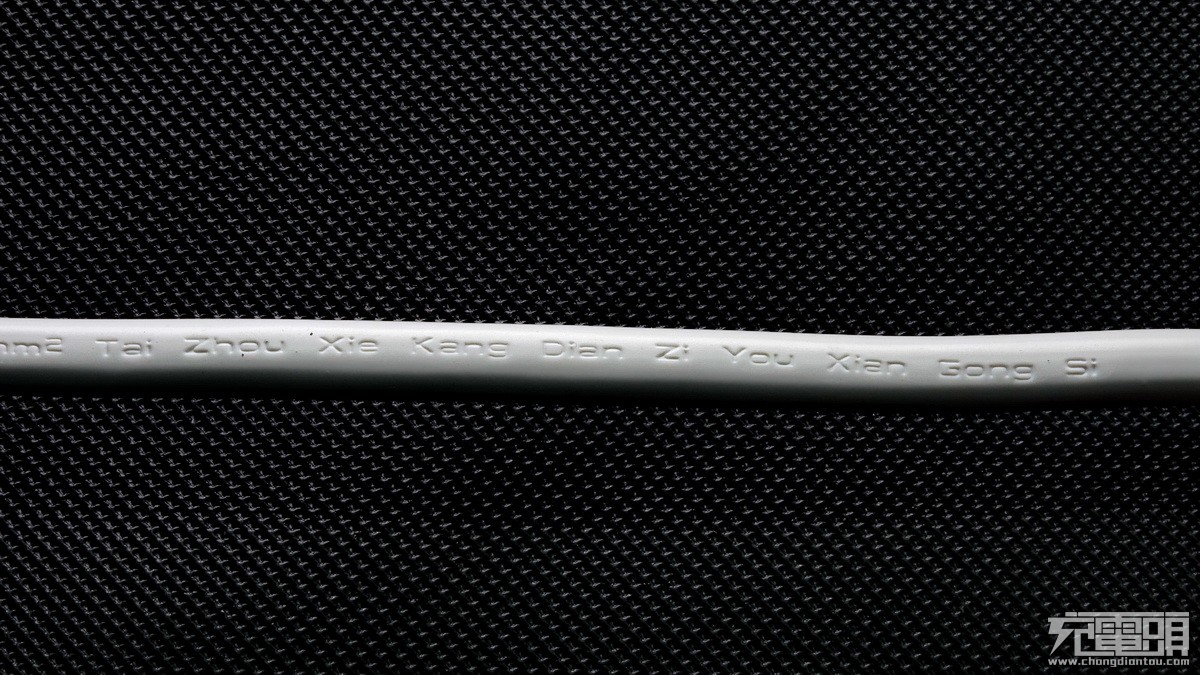

插头线生产商：台州携康电子有限公司。

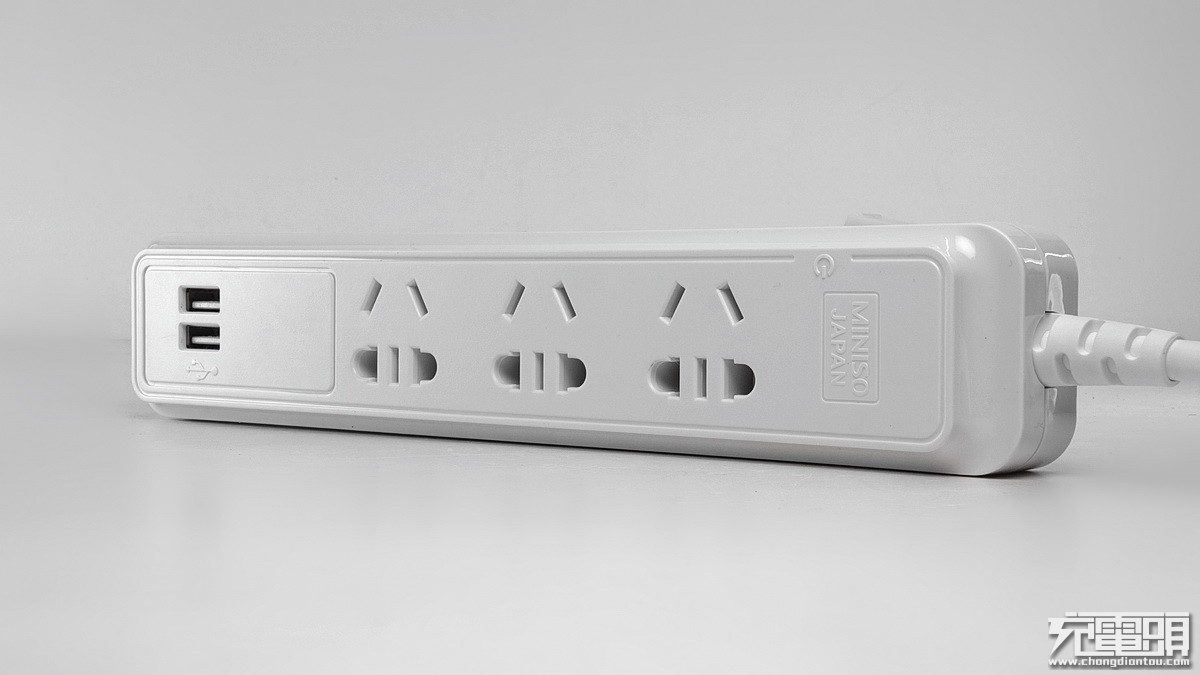

插排造型有点说不上来的感觉，这个凹陷的内圆倒角，与正面的一层套一层的矩形框线看着多少有点蓝瘦。
最别扭的是MINISO的logo下面还有个大大的英文“JAPAN”。

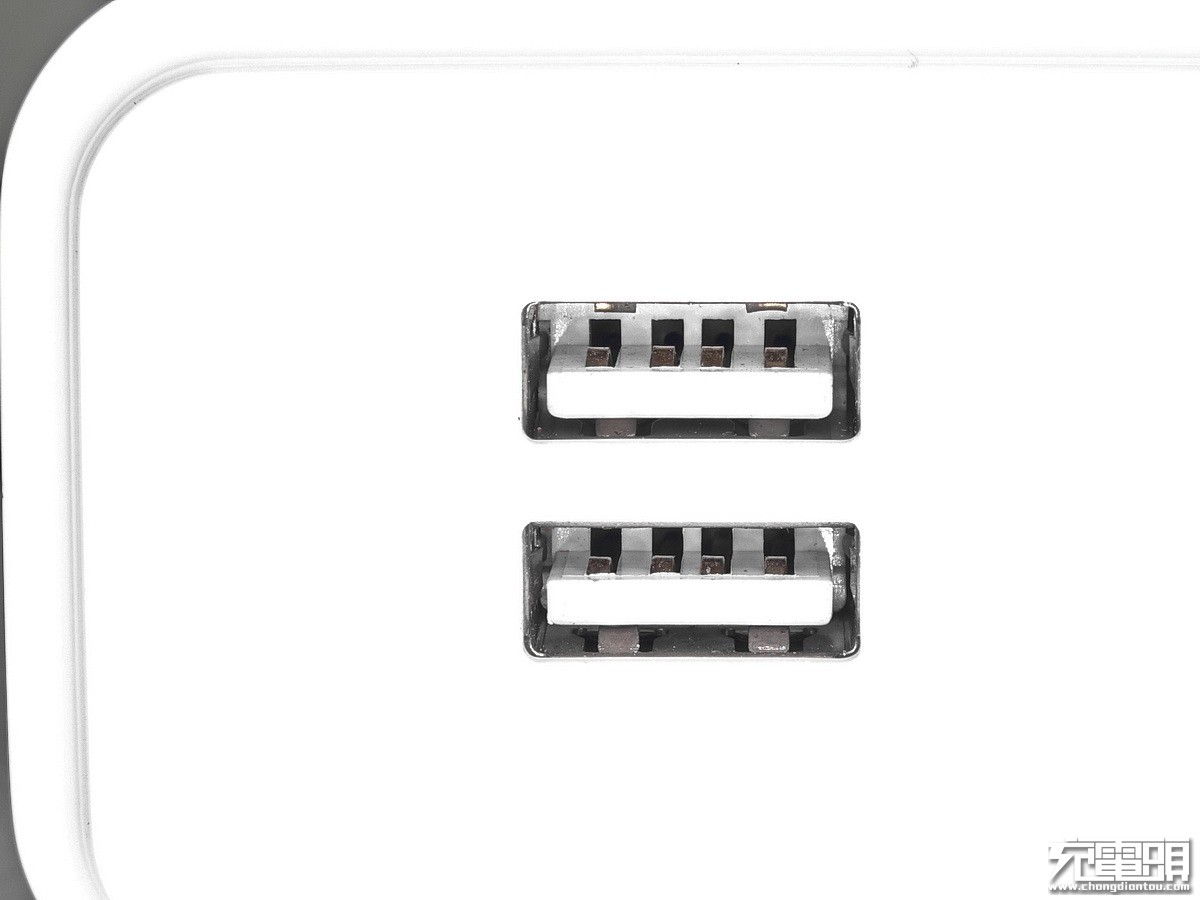

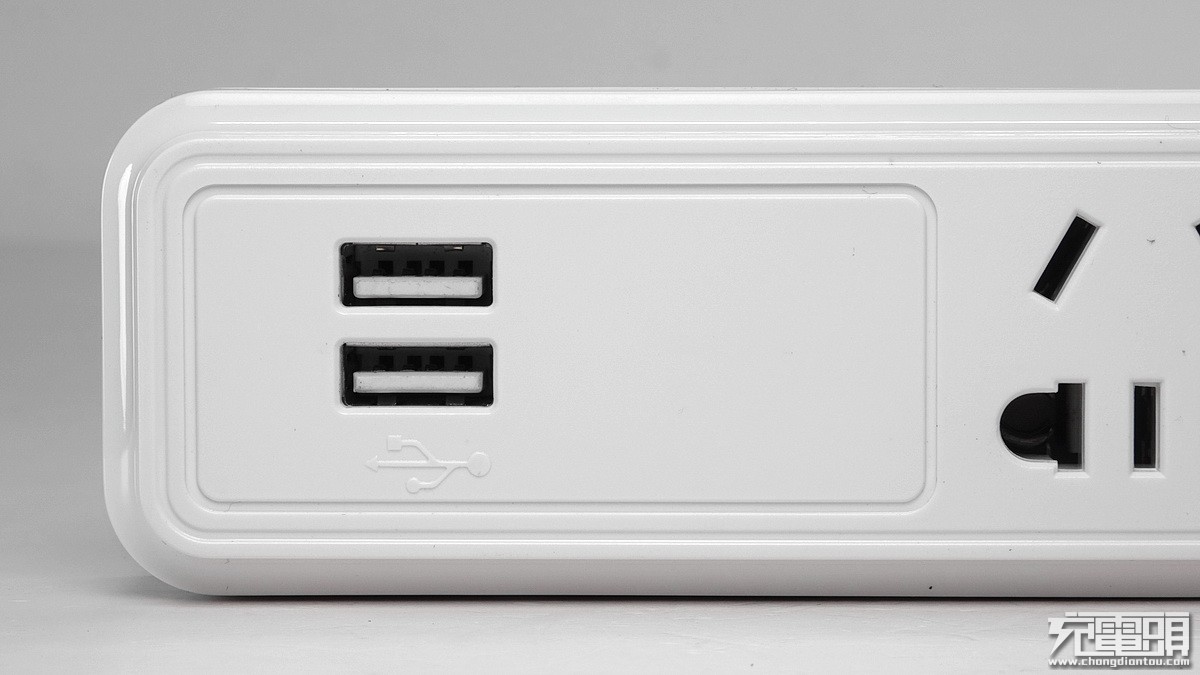

2个USB充电输出插座，这么宽敞的面板，如此靠边纵向排列，并且间距过近，不合情理。

USB插座内部触点，看不出有无镀金，胶舌注塑精度一般，可见些许毛刺，并没有倒角处理。

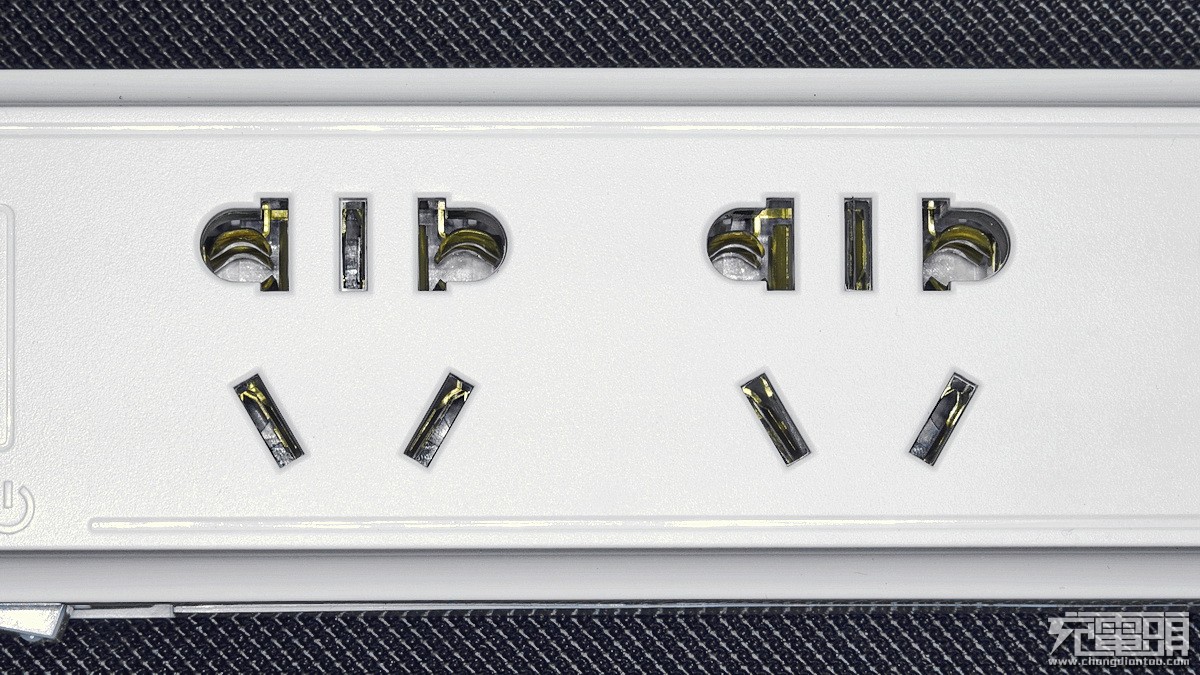

新国标五孔插座，兼容欧规两脚圆插头，但是并没有防触电安全门，这个已经严重不符合新安全标准了。

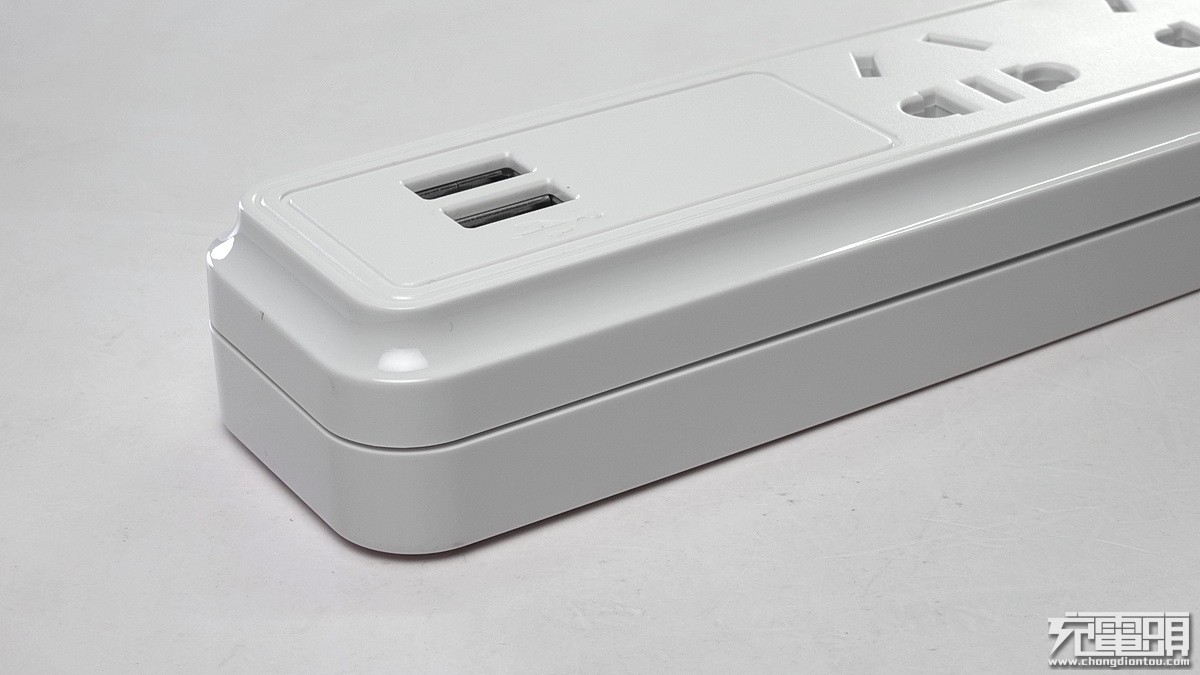

外壳的缝隙比较大。

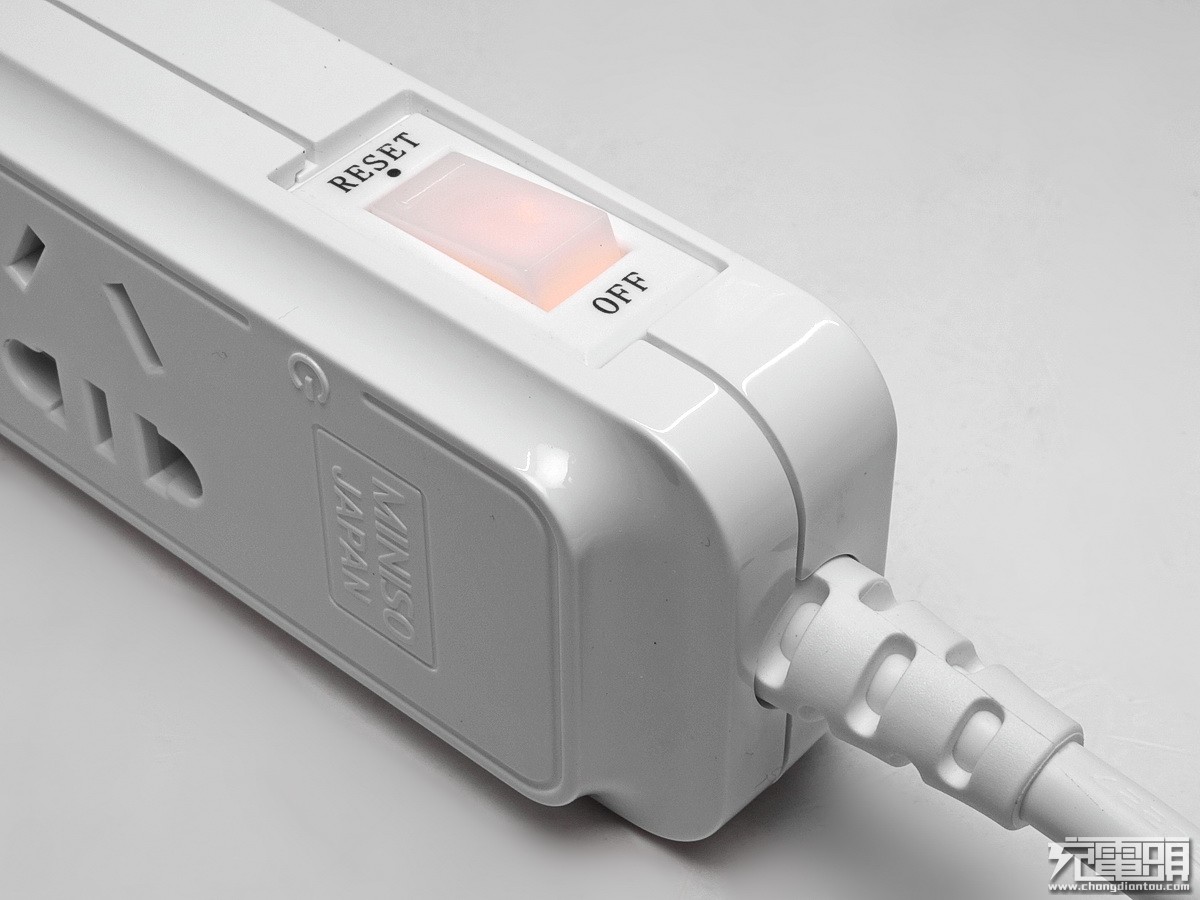

粗看起来以为这个插排没有电源开关，其实是被放到了侧面，很少见的设计。

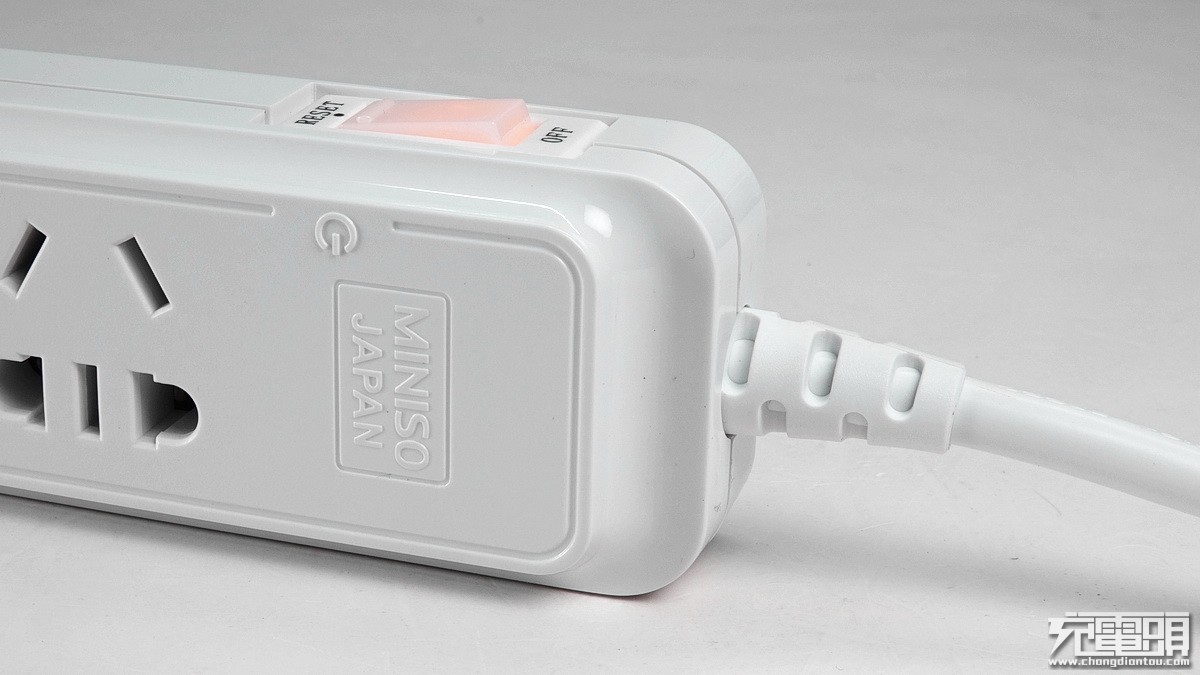

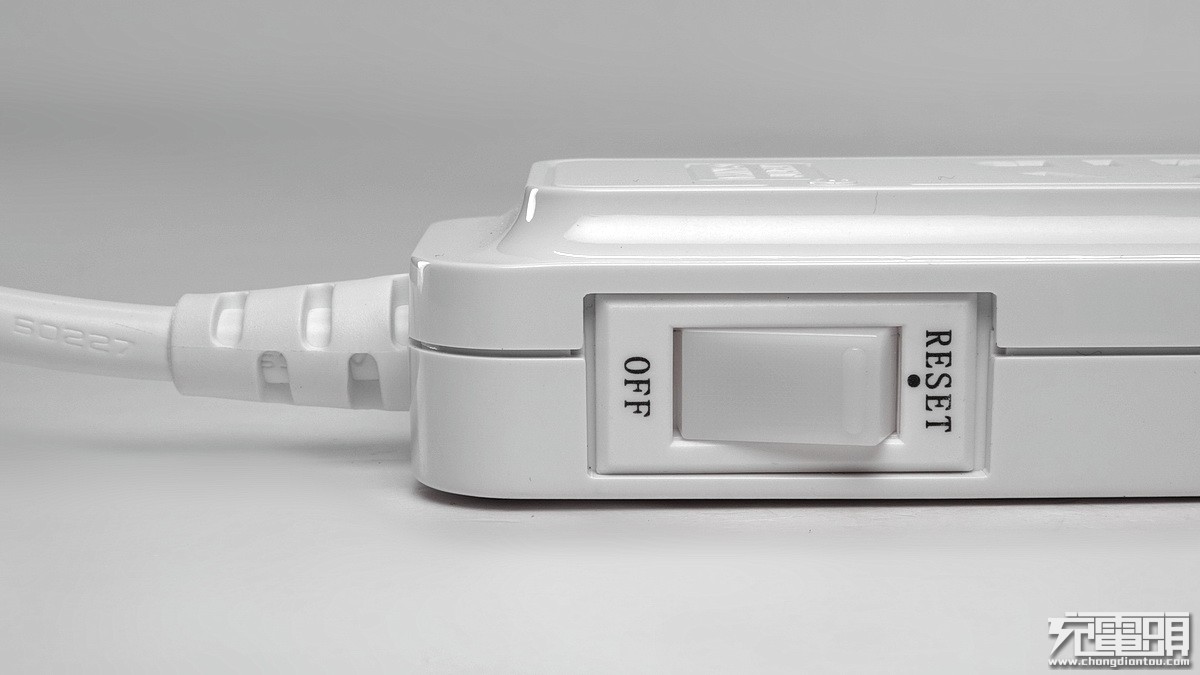

嵌入式卡扣安装的通用船型开关。丝印有英文OFF、RESET，RESET的一边还印有一个小黑点，不过这并不是复位孔，而是指示此方向为ON。不过此处不用“ON”却用个“RESET”（为嘛不使用日语了捏？）是几个意思？

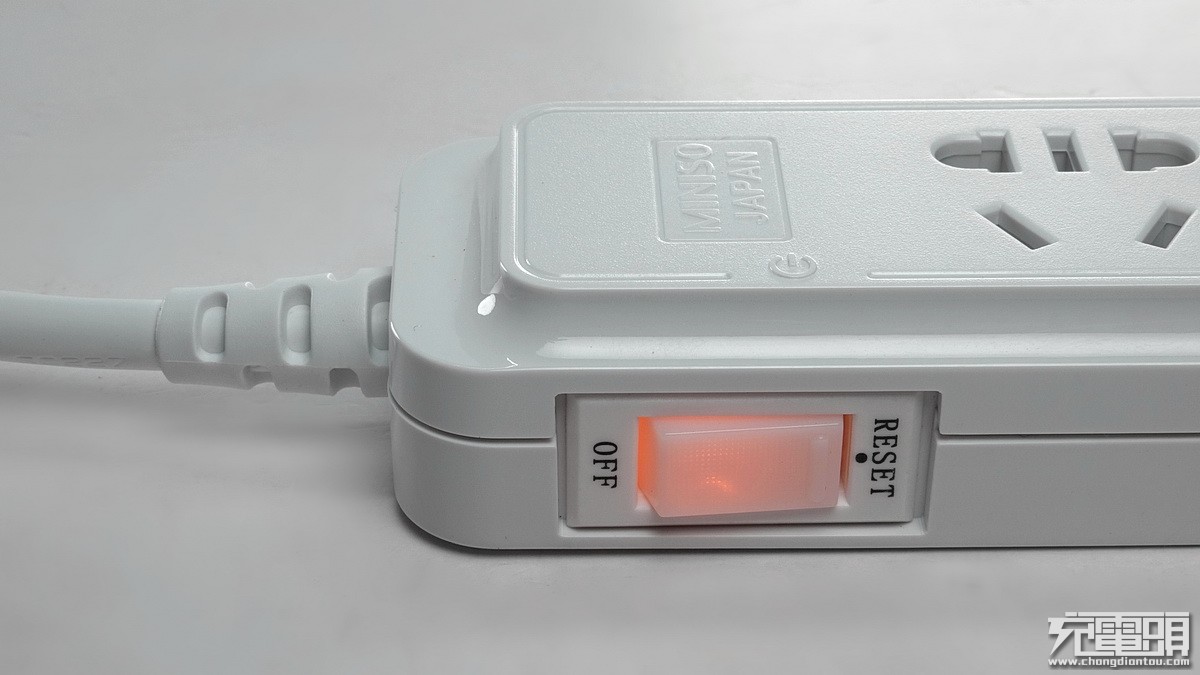

按键是乳白色半透明材质，按到“RESET”位置会亮起微弱的粉红色灯光，倒是柔和不刺眼，但不算醒目，尤其是在侧面。

光线暗下来时辨识度会好一些。

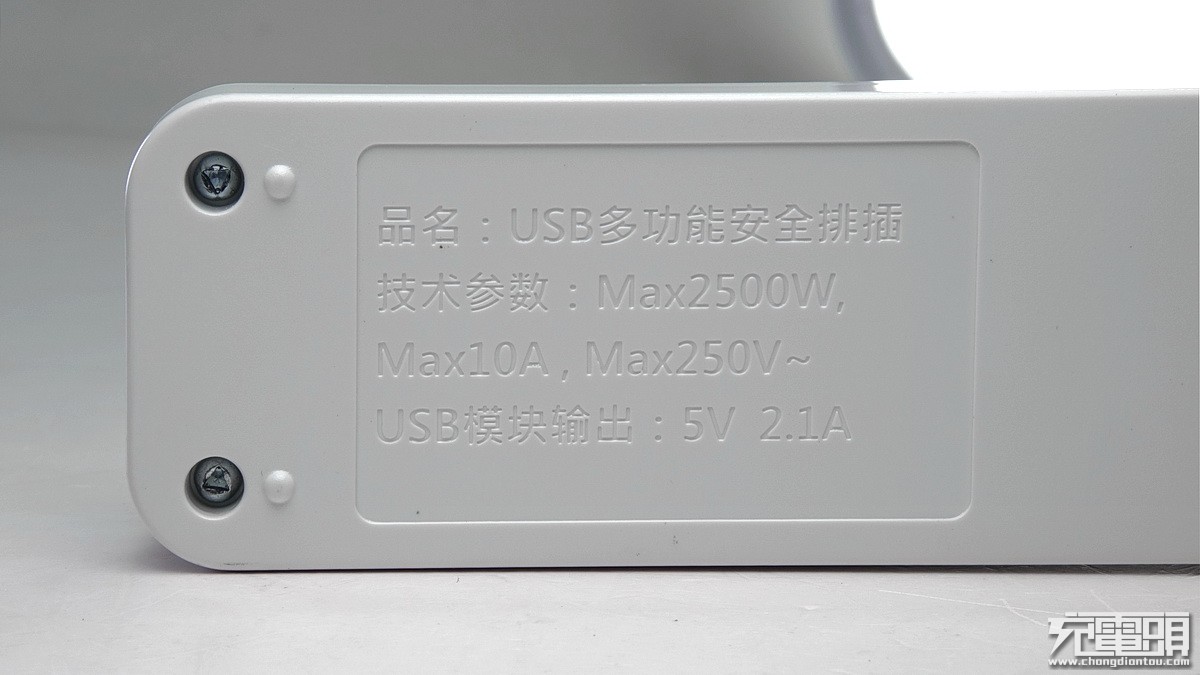

产品底部的铭牌，很简单，没有更多厂商信息，未见到CCC认证标志。品名：USB多功能安全排插（但是并没有防触电安全门）技术参数：Max2500W，Max10A，Max250V~（日本是110V~电压）USB模块输出：5V 2.1A（不算大，仅能够满足一个ipad mini全速充电）。

并未使用硅胶脚垫封堵螺丝孔，只做了4个浮点凸起，无防滑效果。

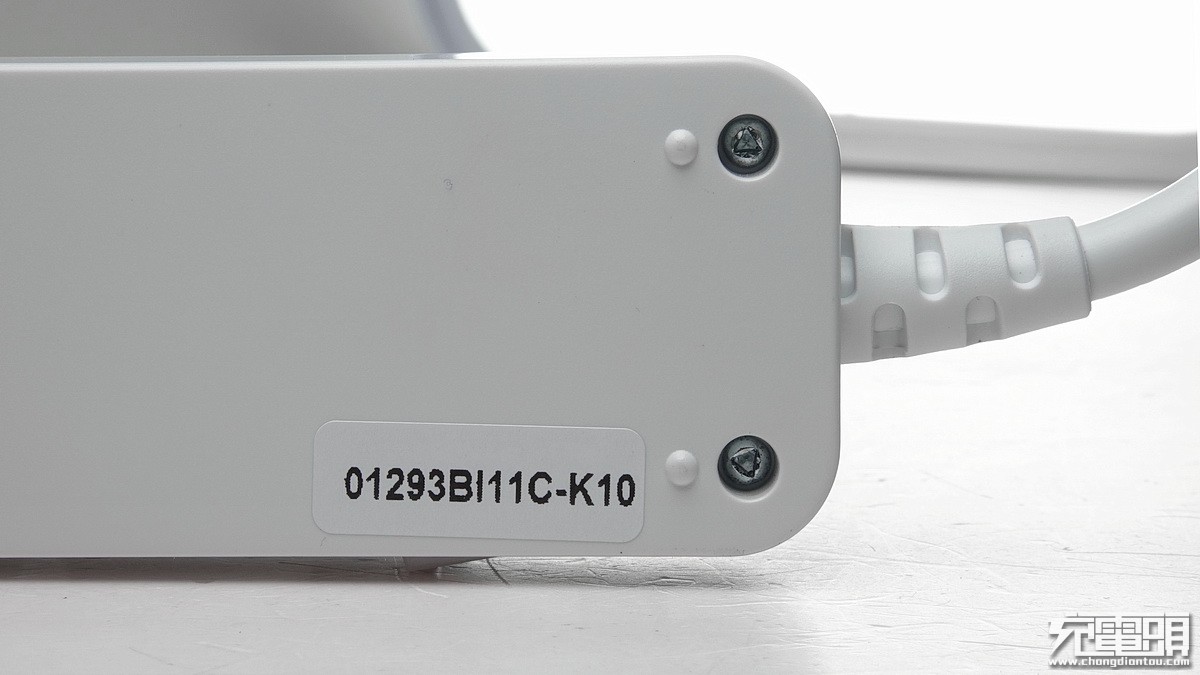

还有一个故弄玄虚的号码贴纸，编号与外包装相同，做这些表面功夫有嘛用捏？

三、拆机

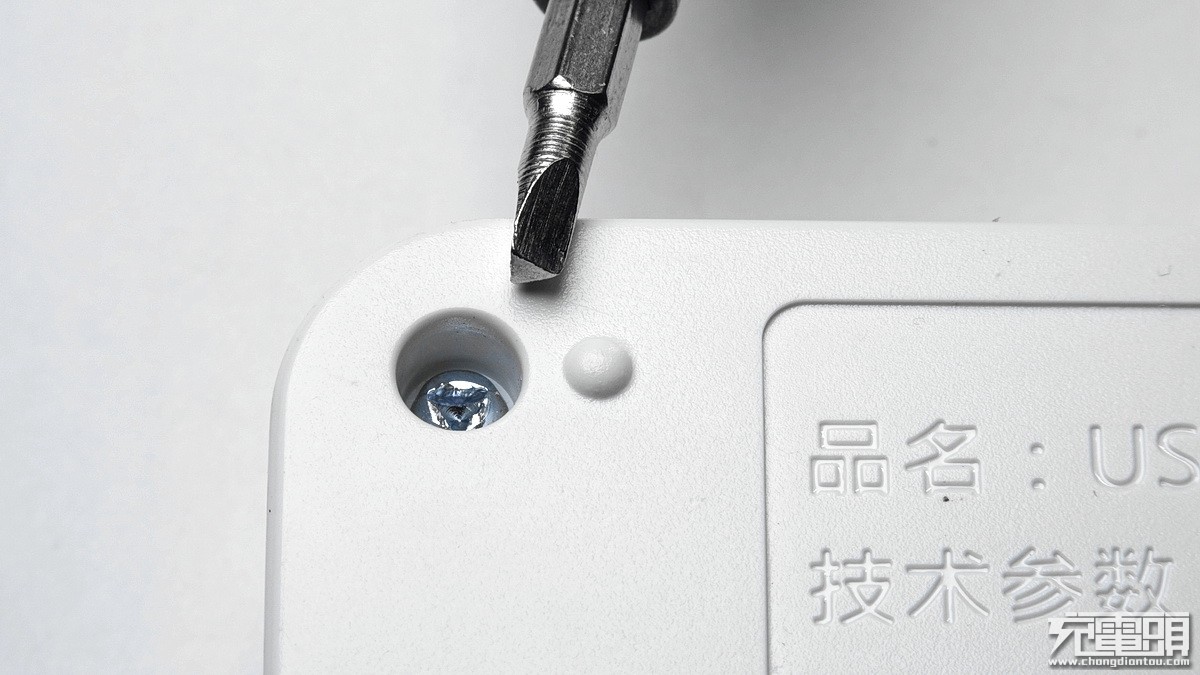

铁质三角防拆螺丝，硬度貌似很一般，拆过一次之后即有花掉的感觉。

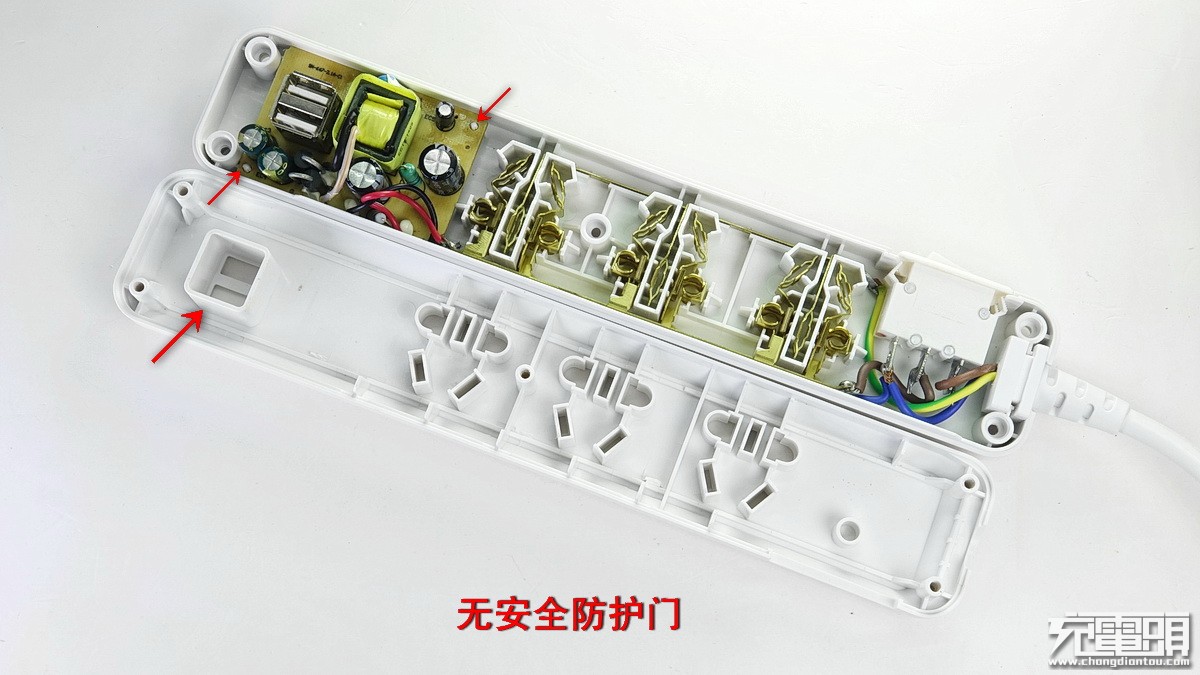

没有卡扣，拧下5颗螺丝之后即可轻松打开，没有防触电安全门。

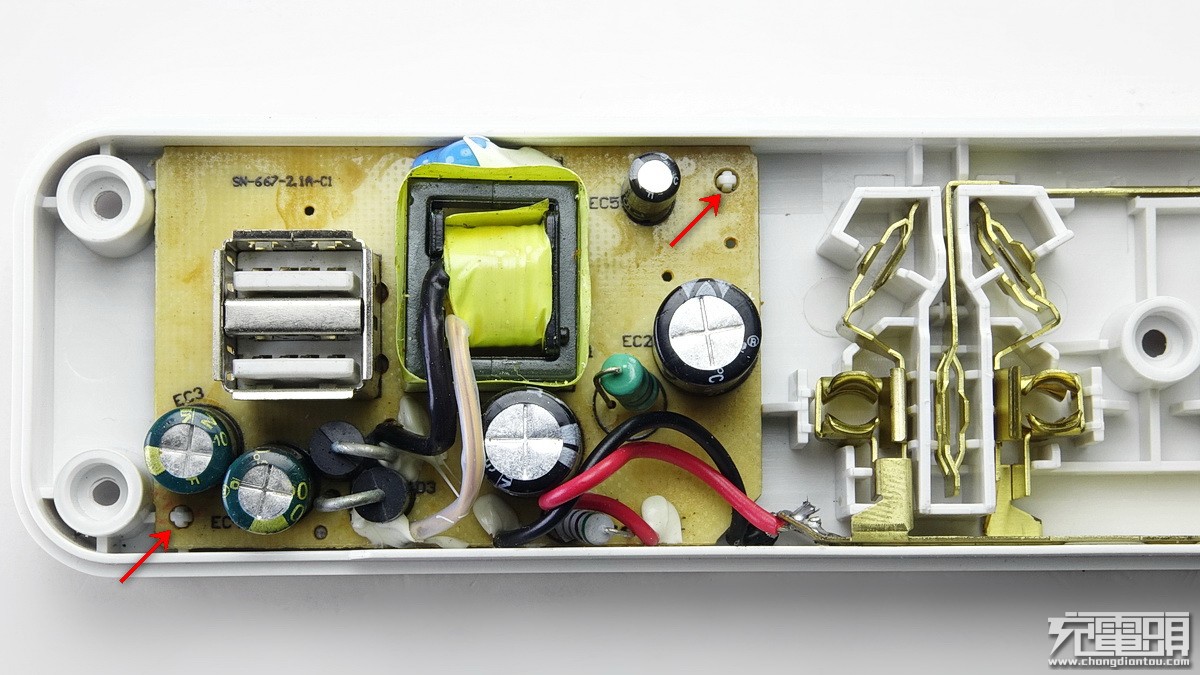

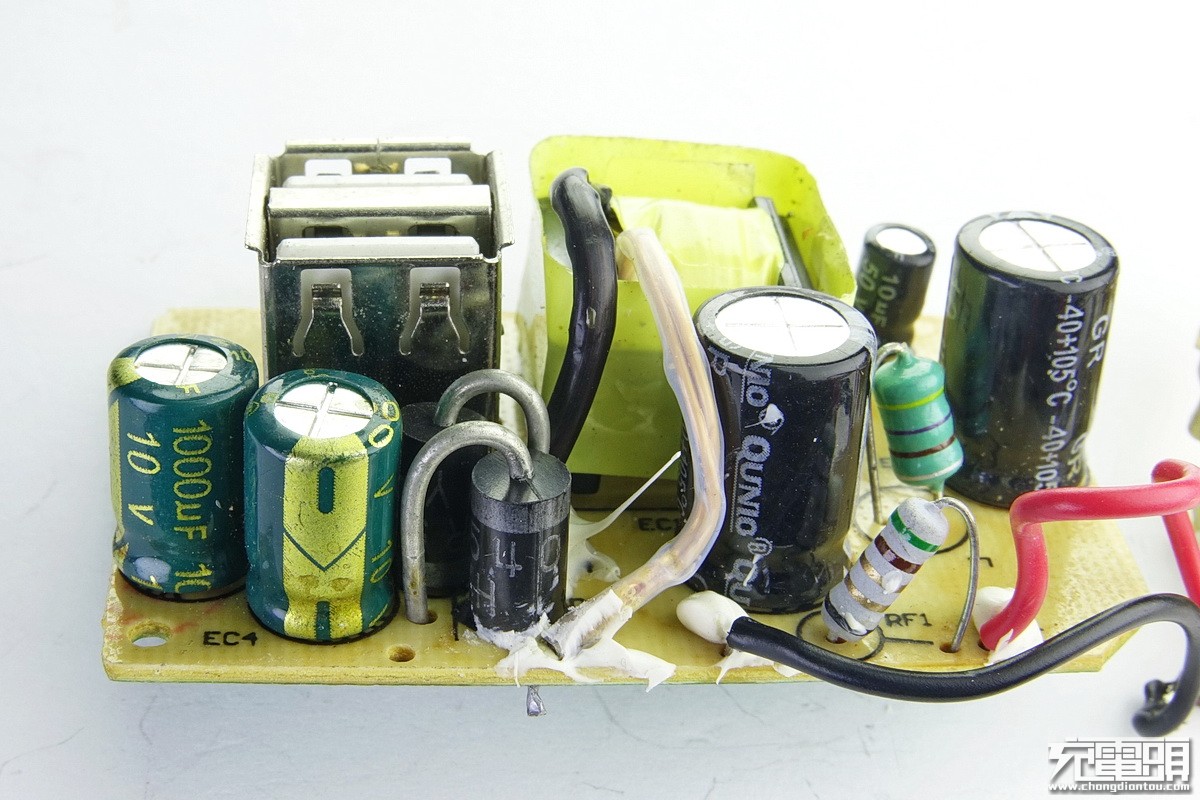

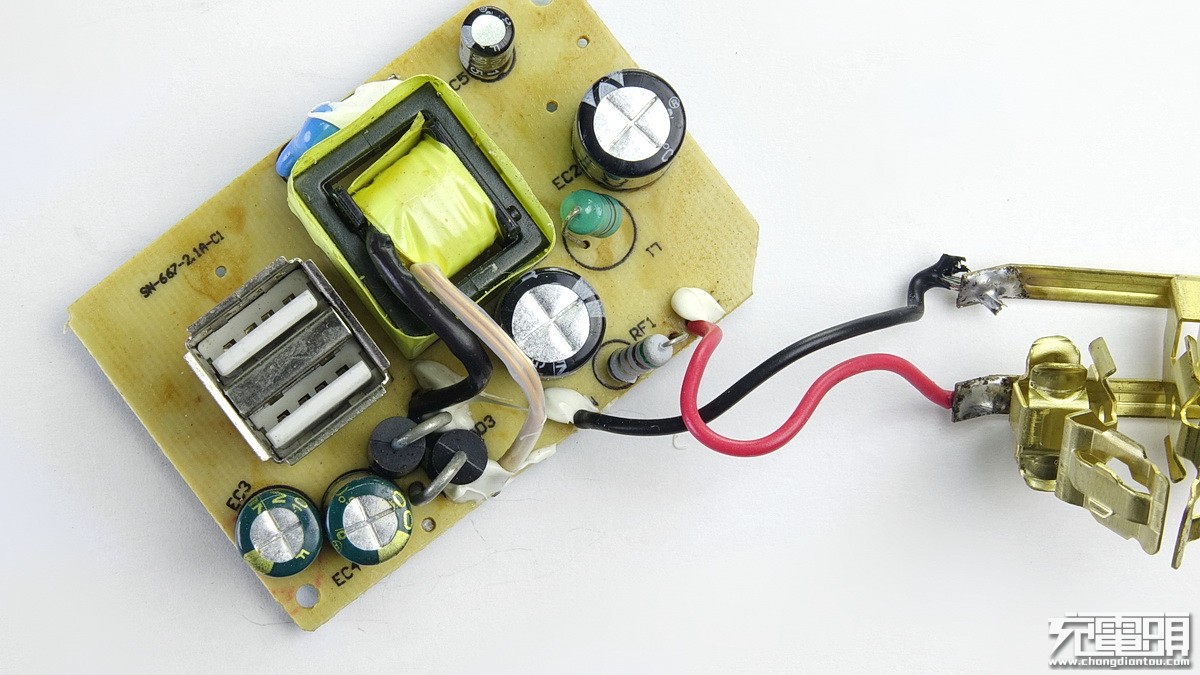

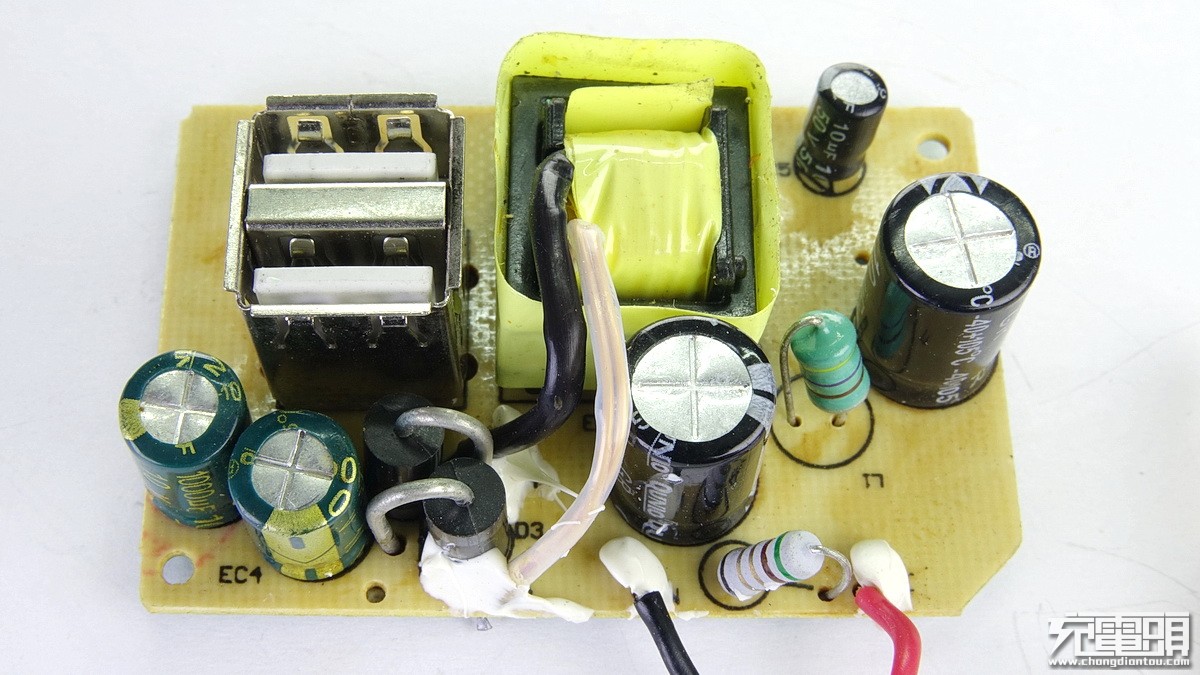

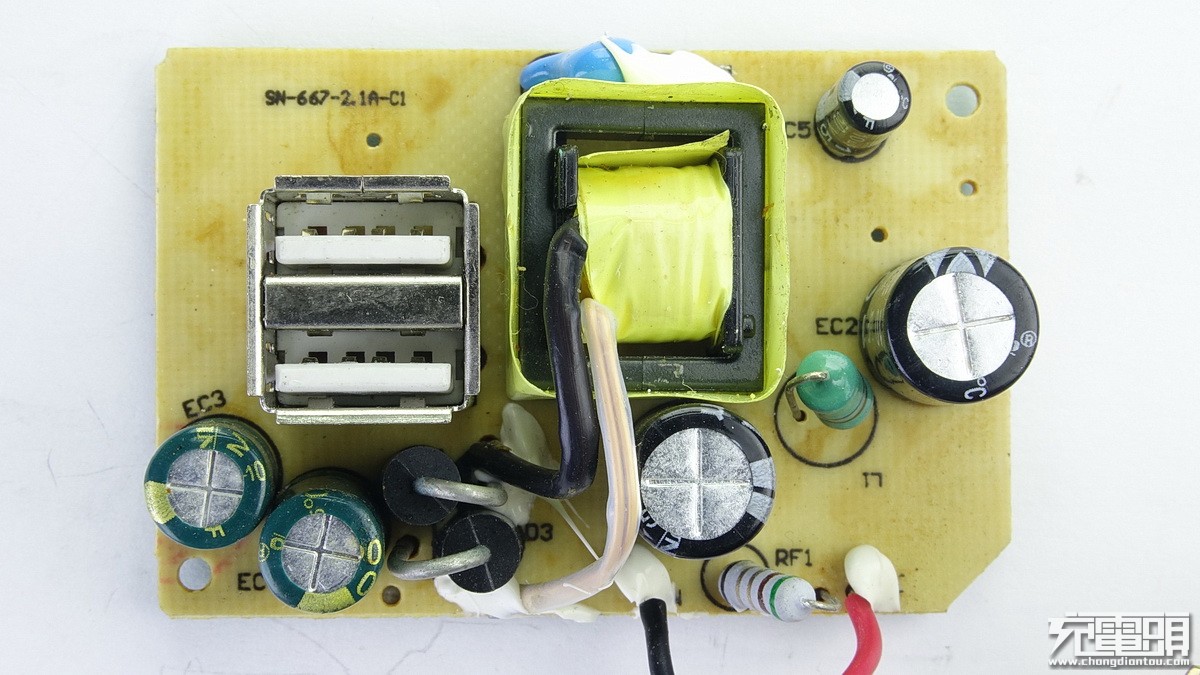

USB模块并未使用螺丝固定，仅使用了底盖上的2只塑料支撑脚插在PCB安装孔内，与上盖的USB孔周围的隔离凸筋来夹固。PCB脏兮兮的很显旧，没有洗板工序，原件风格看起来也是很粗犷。此面可见铝电解电容5只、Y电容1只、变压器1只、分立直插二极管2只、电感、电阻、连体USB插座各1只。

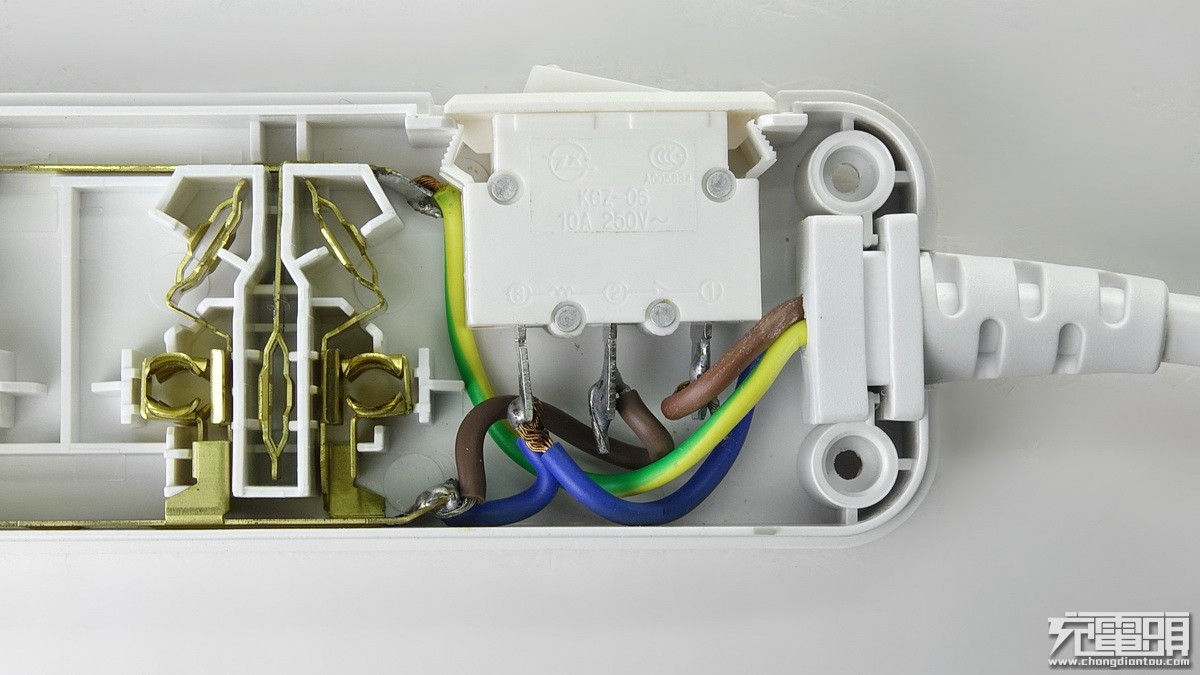

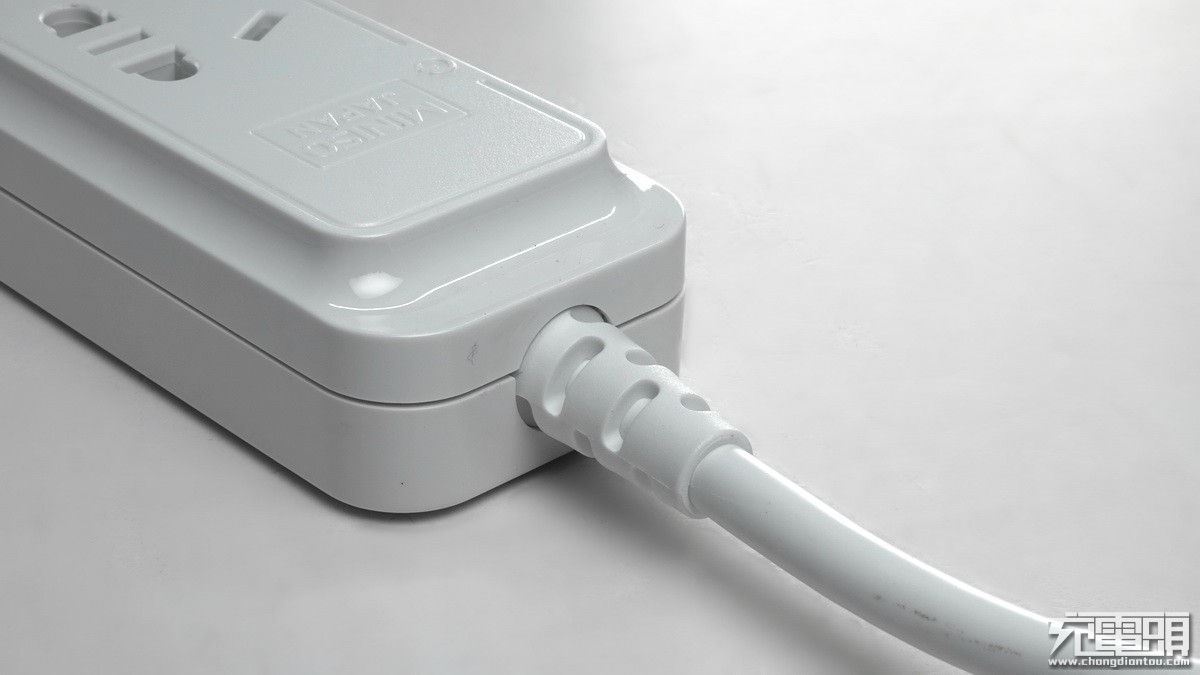

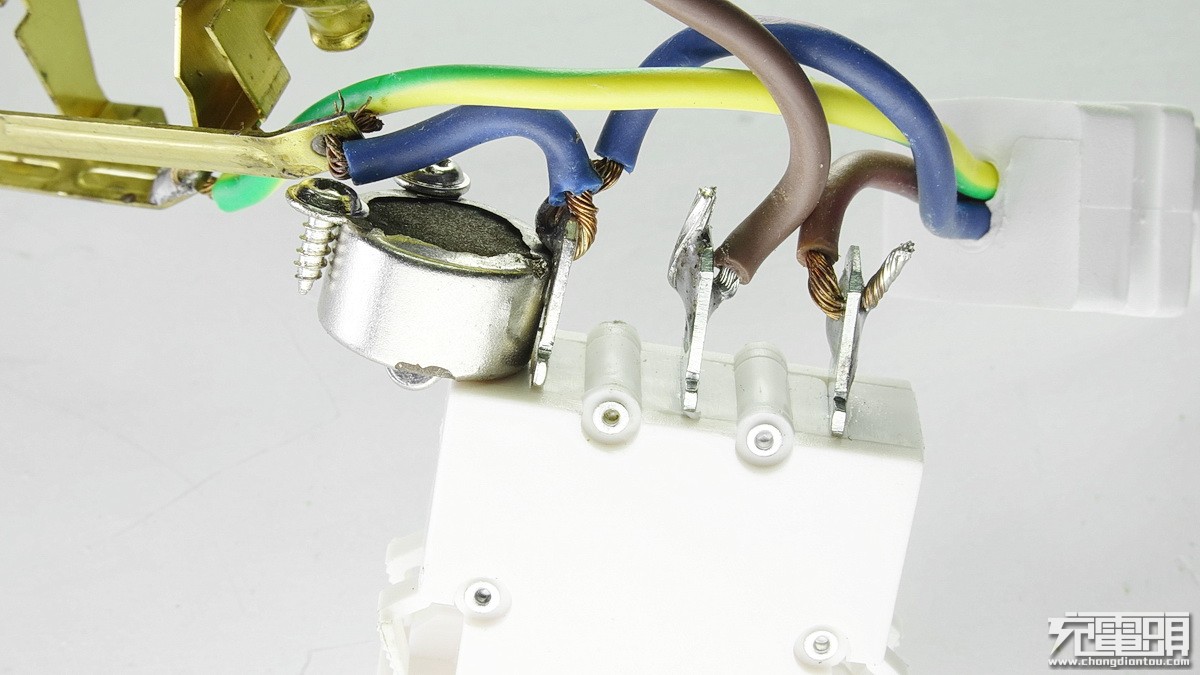

AC插座是一体铜条设计，电源开关非订制品，而是通用三角带灯船型开关，电源线进线处护线套卡槽结构，并无专用螺丝固定，靠外壳压紧，卡槽防脱。

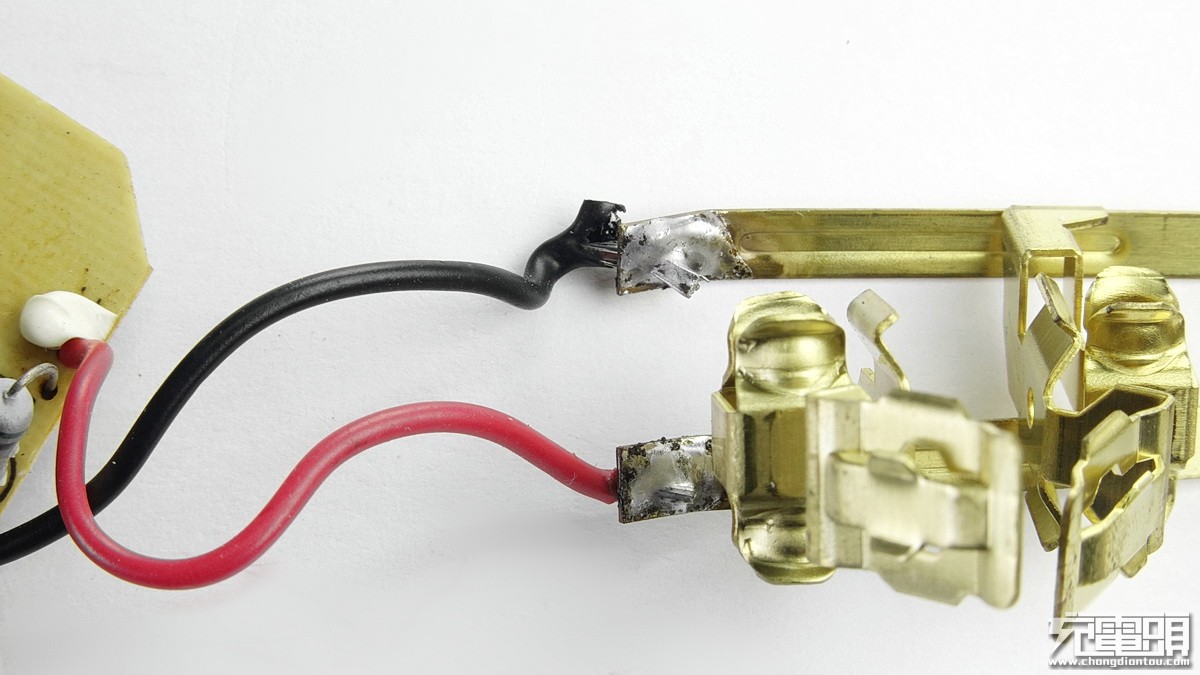

USB模块PCB用两条线焊接在铜条上。

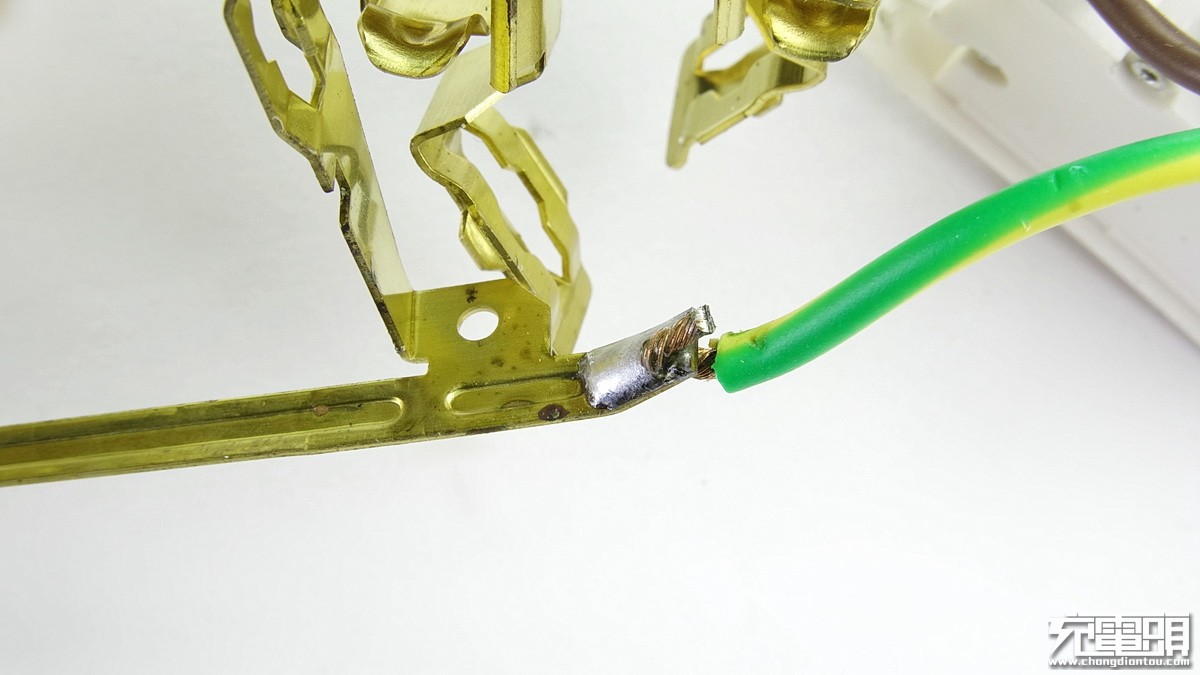

虽然焊点很渣，但还好是过孔焊接。

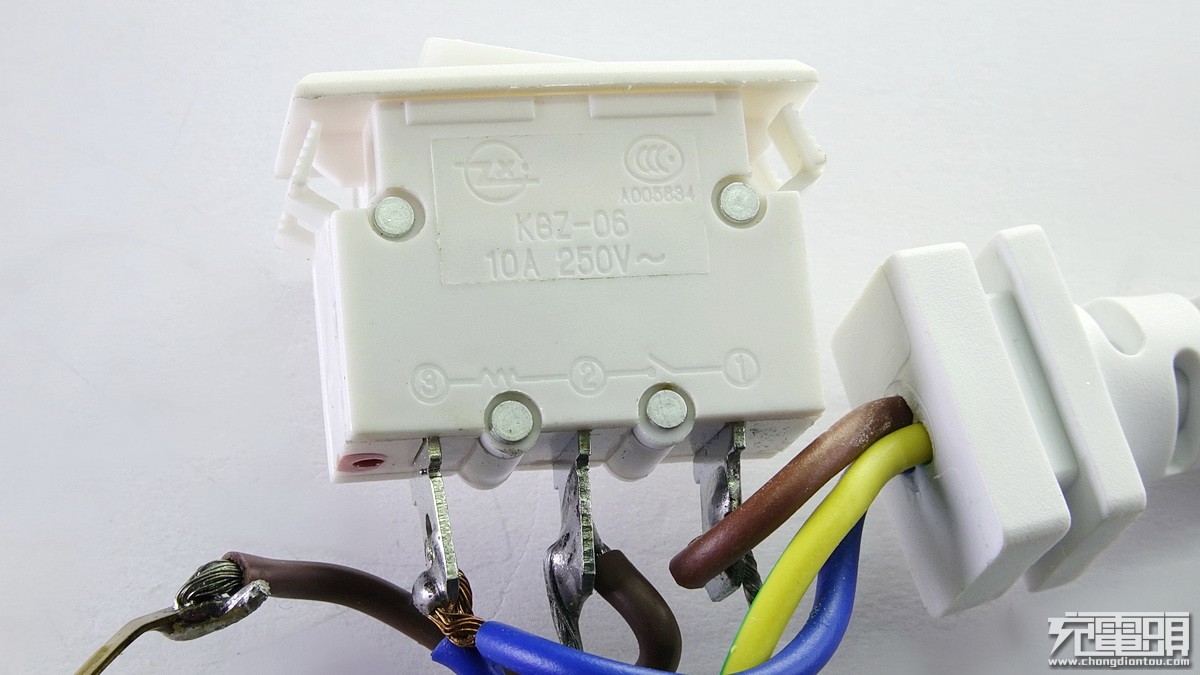

开关上有CCC认证。

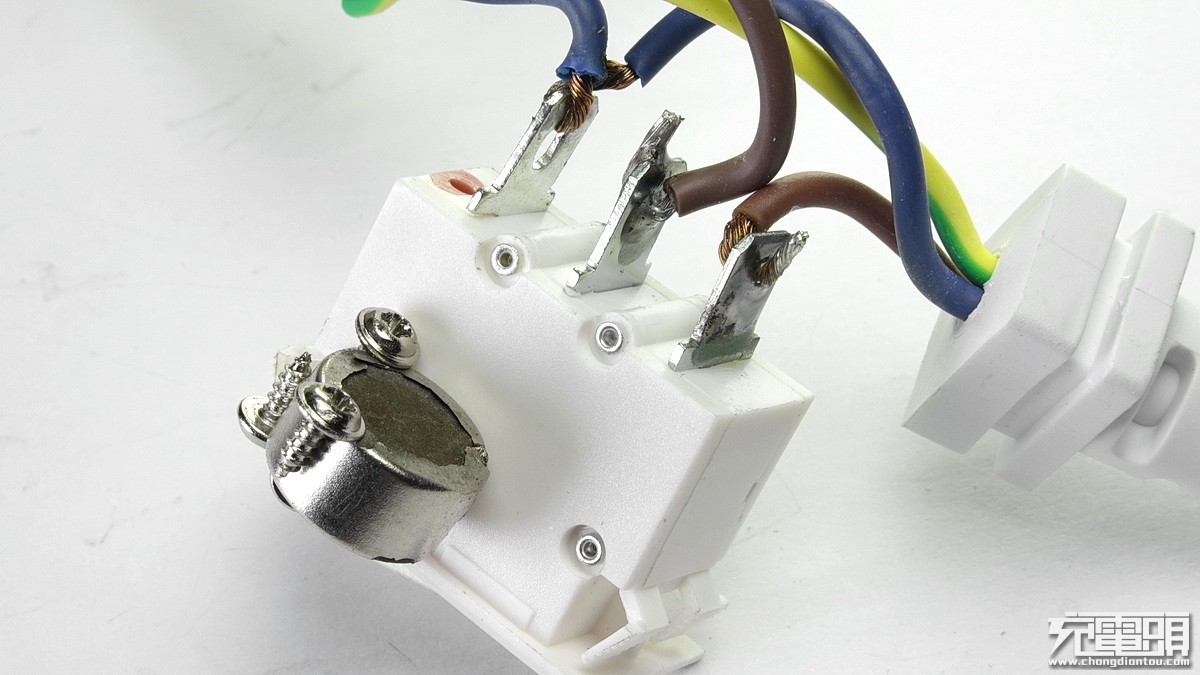

意外发现电源开关的一脚竟然会吸磁，铁的！

不过这只引脚只是给开关内部指示灯用的，对AC插座供电并无影响，但心里还是有一丝不爽。另外两脚不吸磁。
开关侧面也略有吸磁，内部还是有铁质部件。

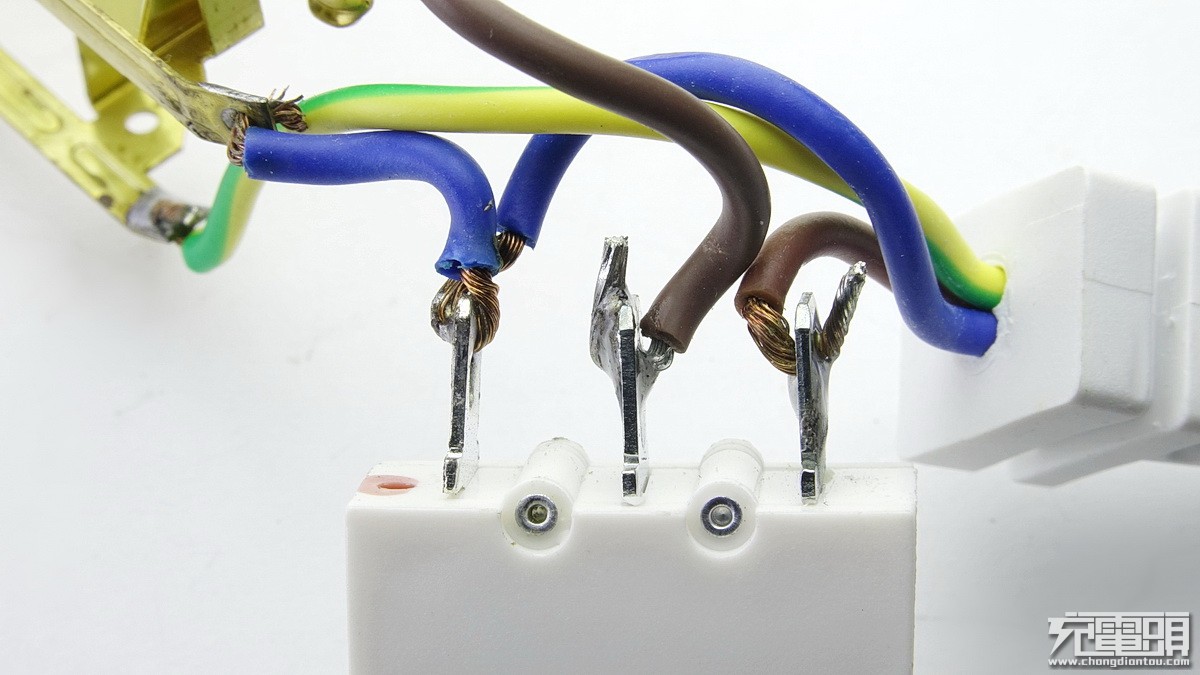

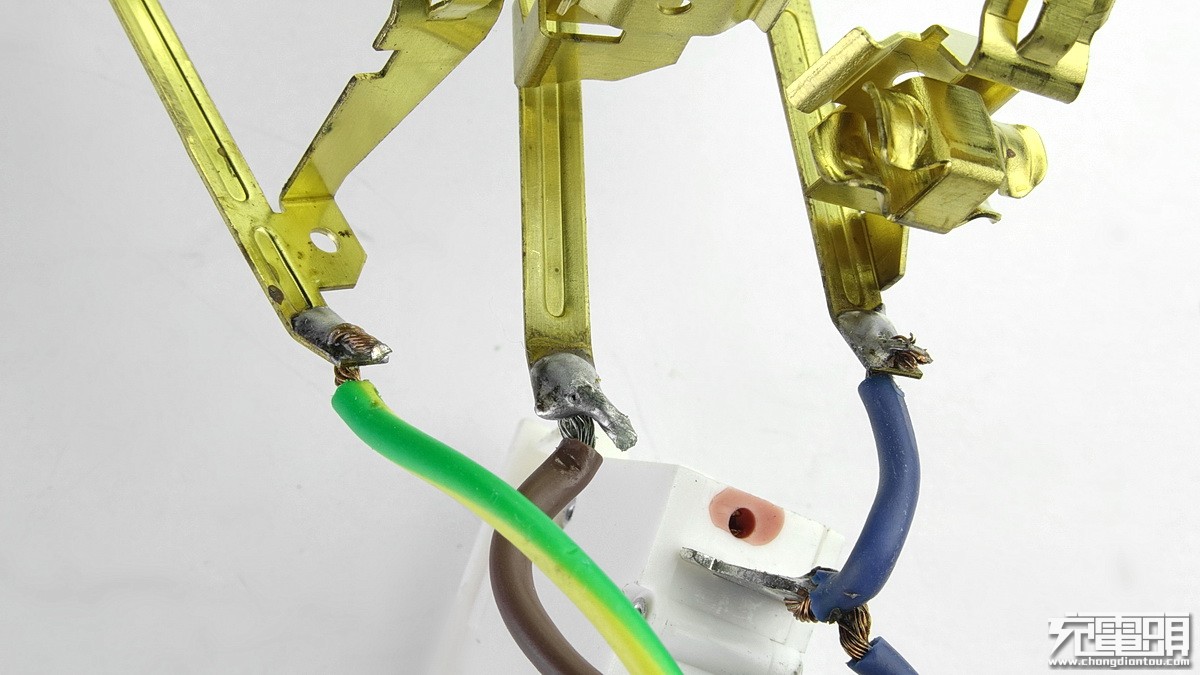

电线都是过孔锡焊，可防止脱落，不过这焊工实在是.......

电线铜丝也是黑黑的，不知是助焊剂的影响还是电源线品质问题........

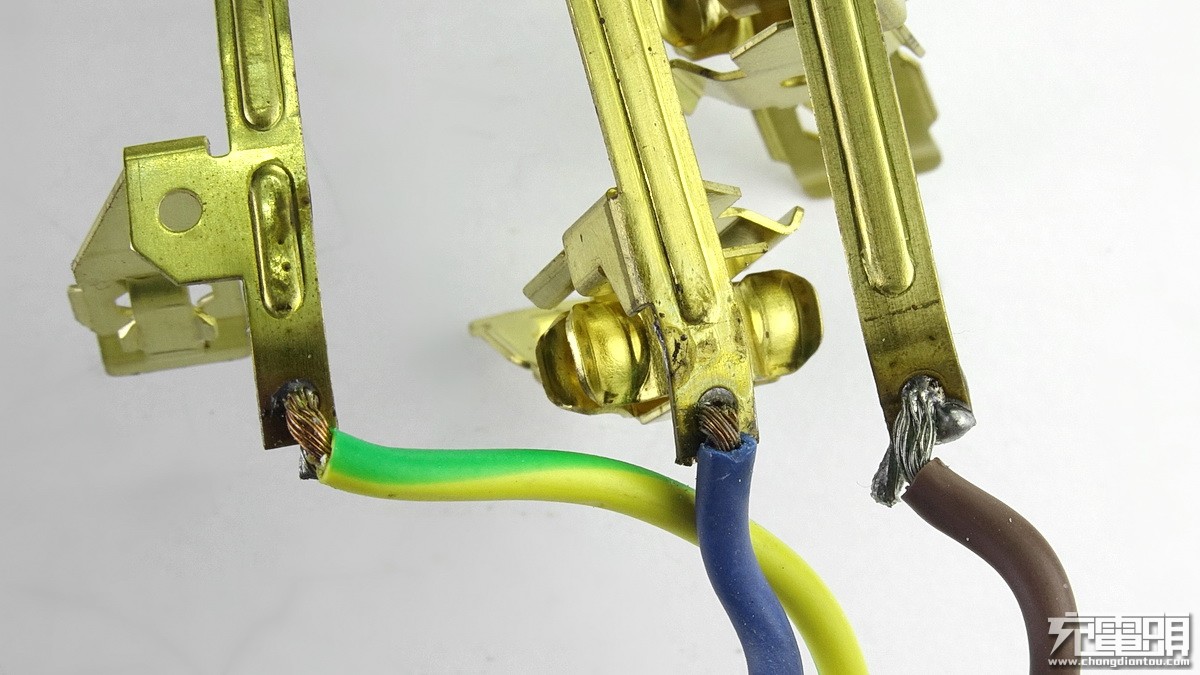

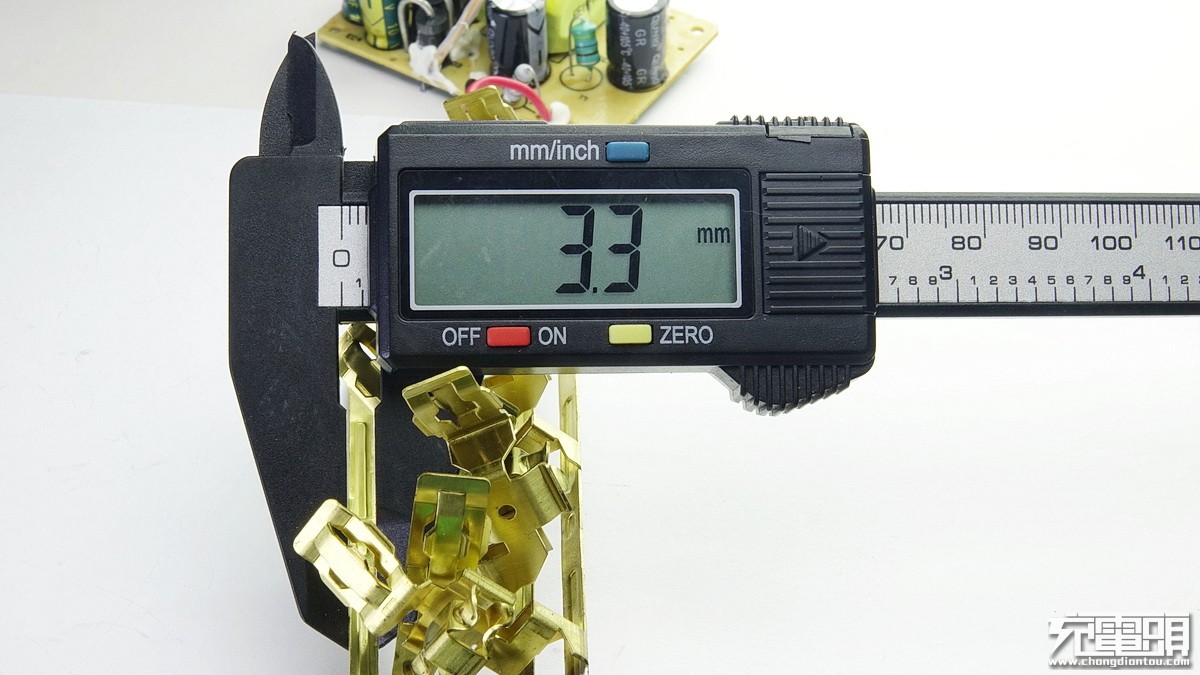

地线铜条宽度3.3mm，一般来说这条线稍窄些无大碍，不影响正常供电，所以很多JS都会在这条线上做些小手脚。铜条有压痕工艺。

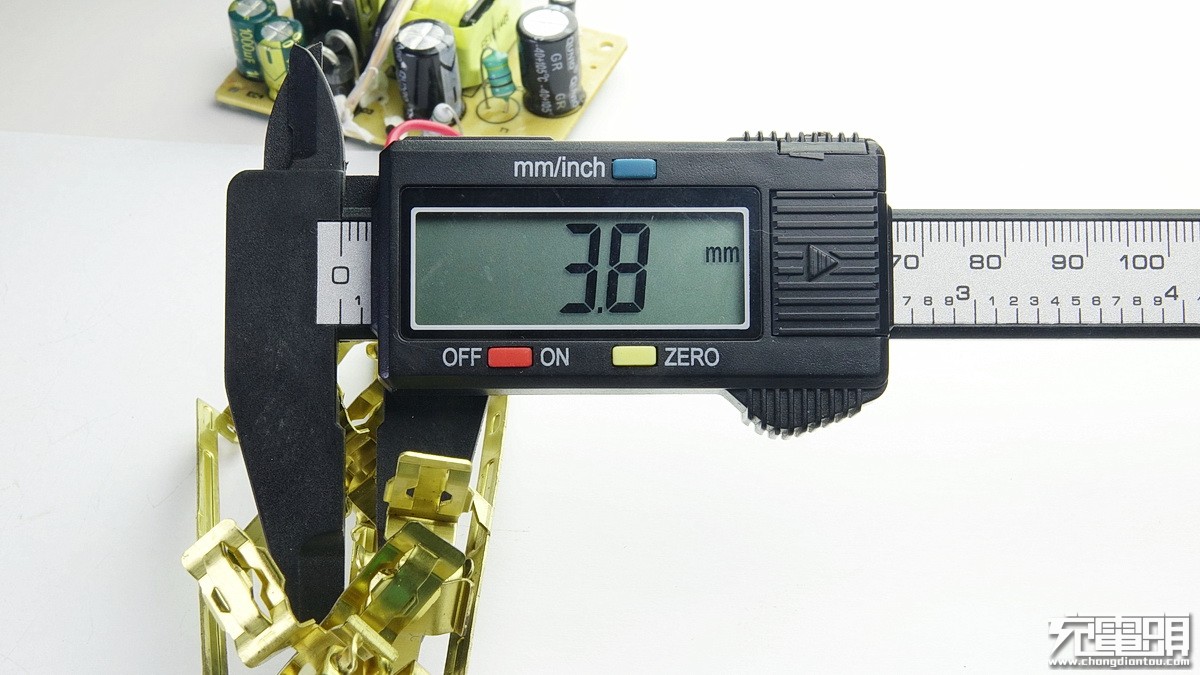

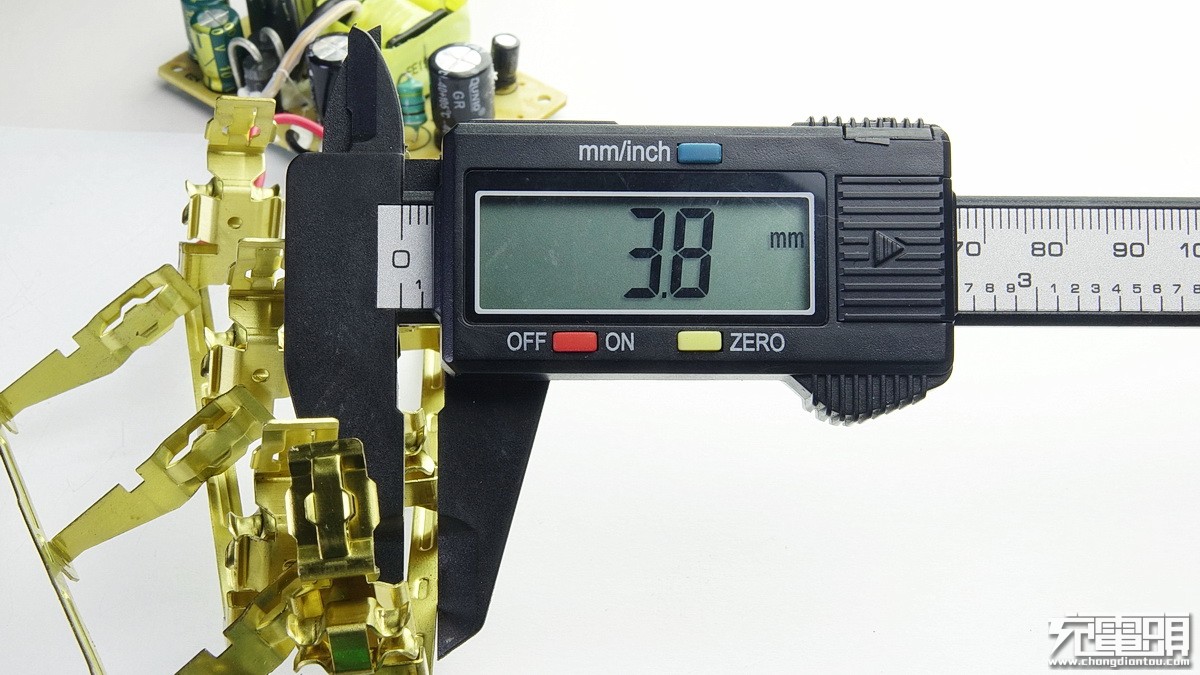

另外两条铜条宽度3.8mm，略宽了一些。

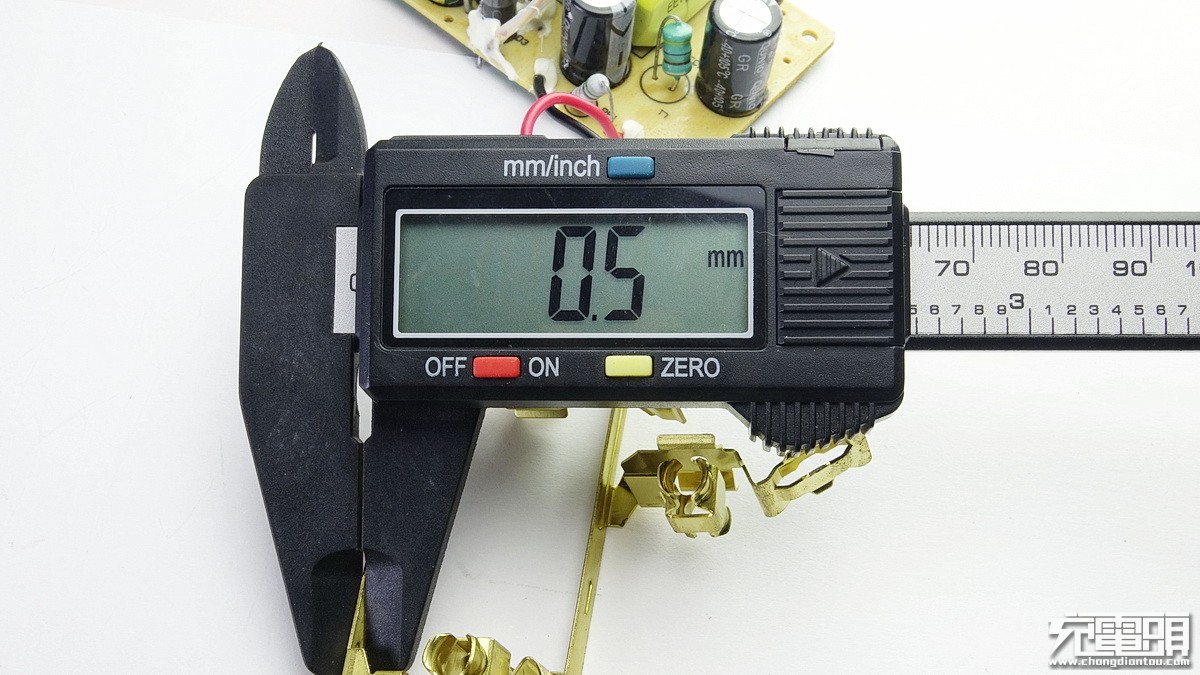

铜条厚度0.5mm，中规中矩，也不能再薄了。

变压器输出及电源引线用了硅胶加固，不过胶点的很随意，不够用心。

还有一颗蓝色的Y电容可以防止漂屏，有硅胶固定，也算是良心了。

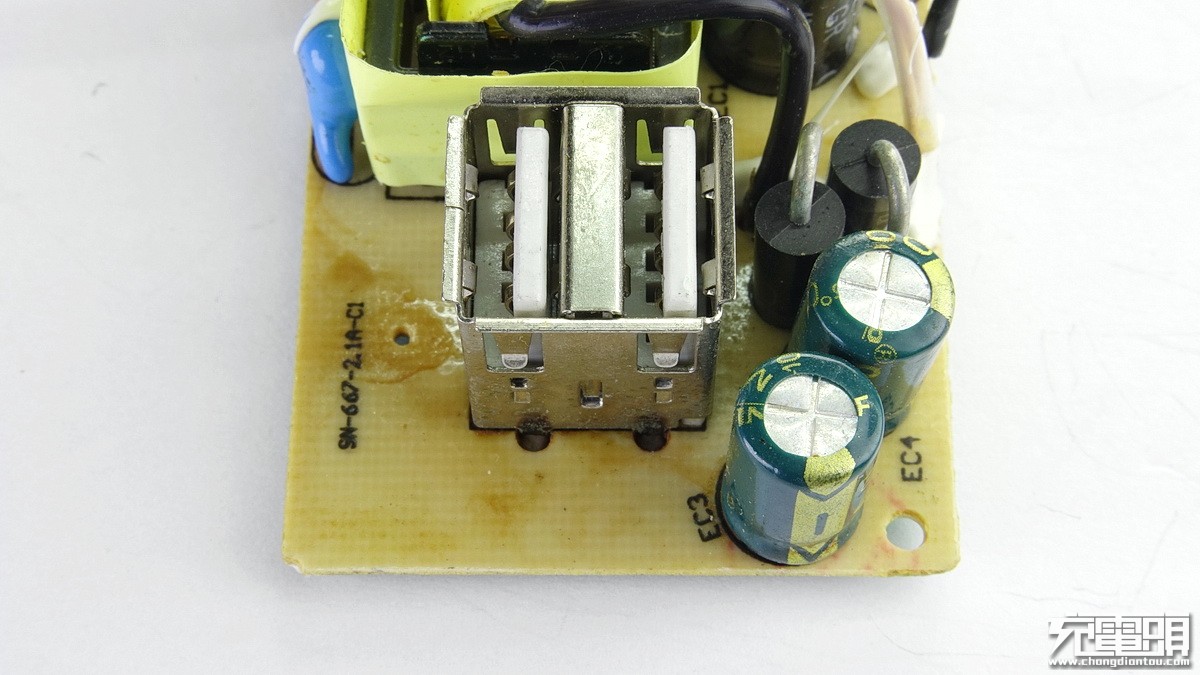

仔细看起来这个连体双USB插座貌似用在车充上更合适，PCB看起来是助焊剂的污渍，弄得像个生锈了的旧货。

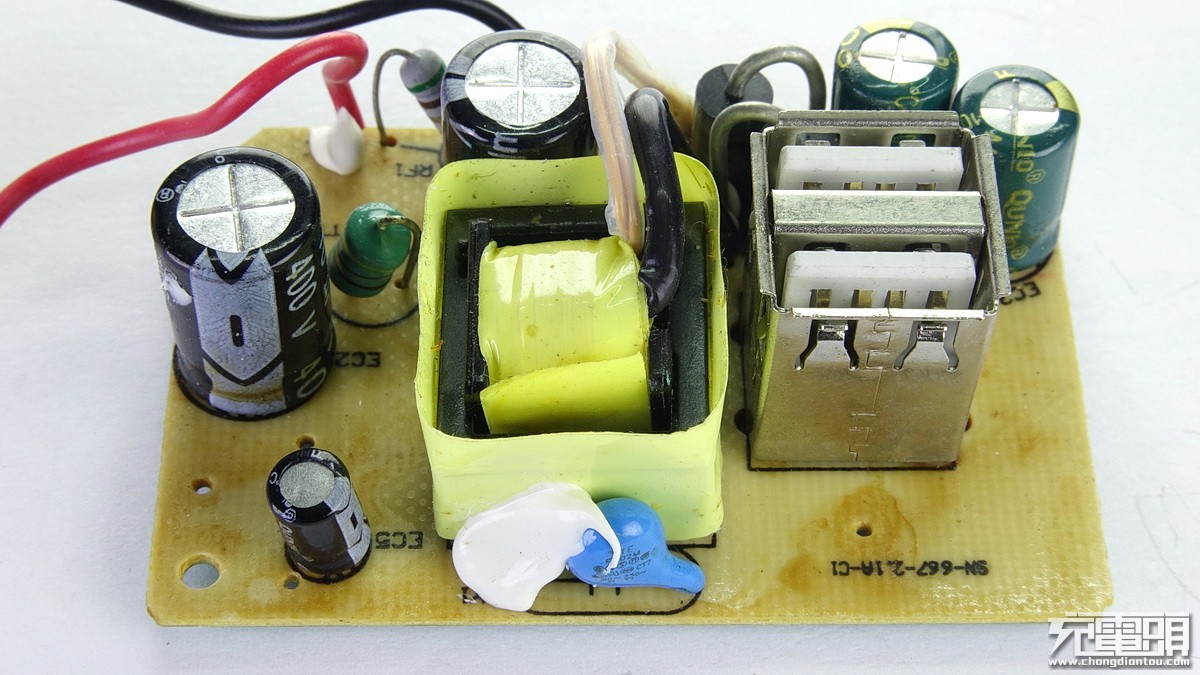

紧挨着红色电源进线左侧的一只限流电阻兼保险丝的作用，上方一只色环电感接于2只400V/10μF电容之间用于滤波，低压侧两只绿色10V/1000μF电容，低压整流肖特基二极管，型号为直插型SR540，由于压降和耗散功率较高，为了降低发热而使用了2只并联。

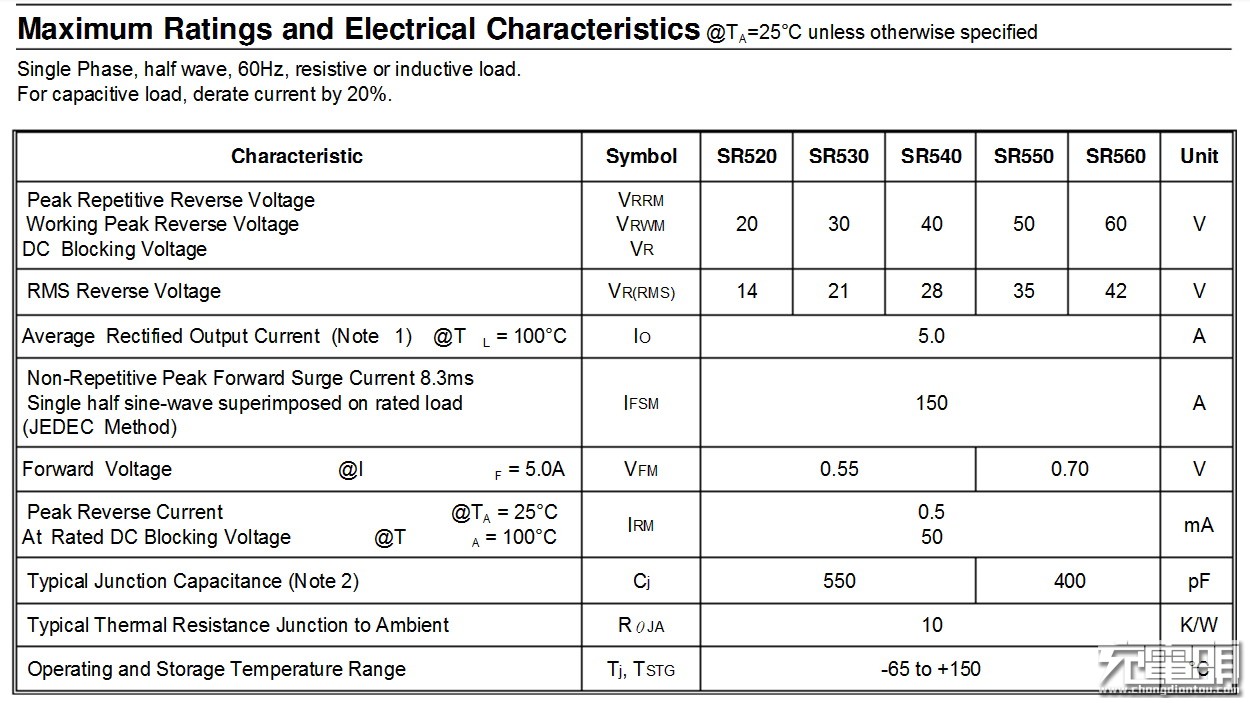

SR540的参数为40V、5A，压降为0.55V。

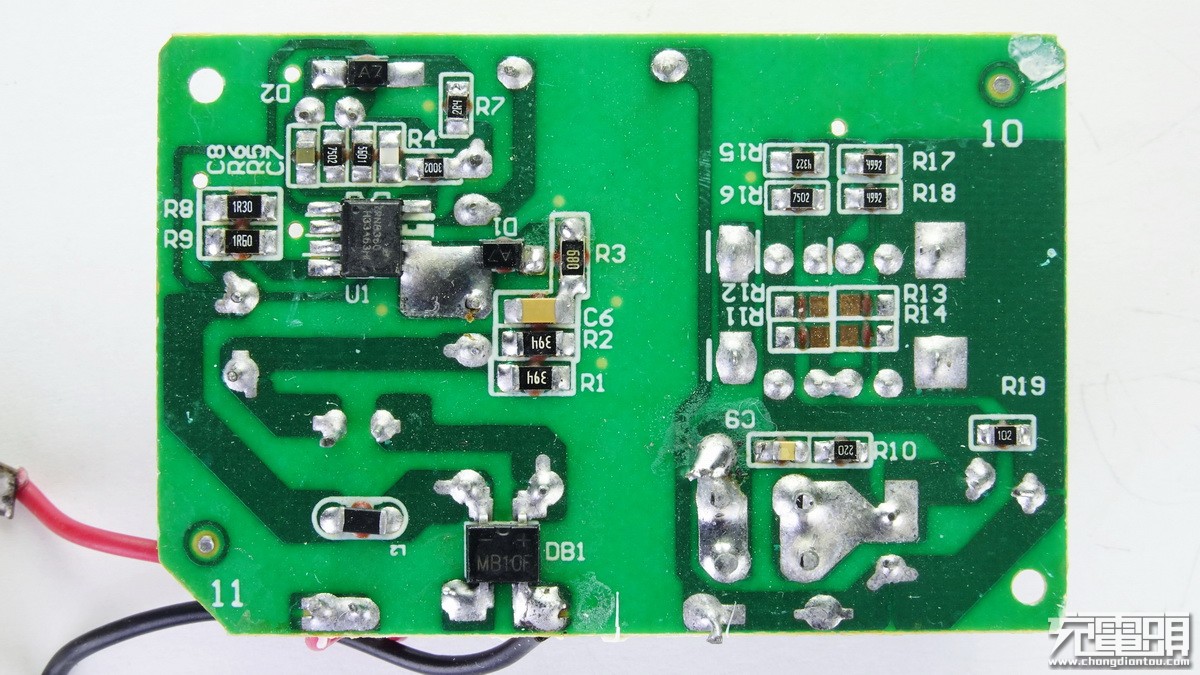

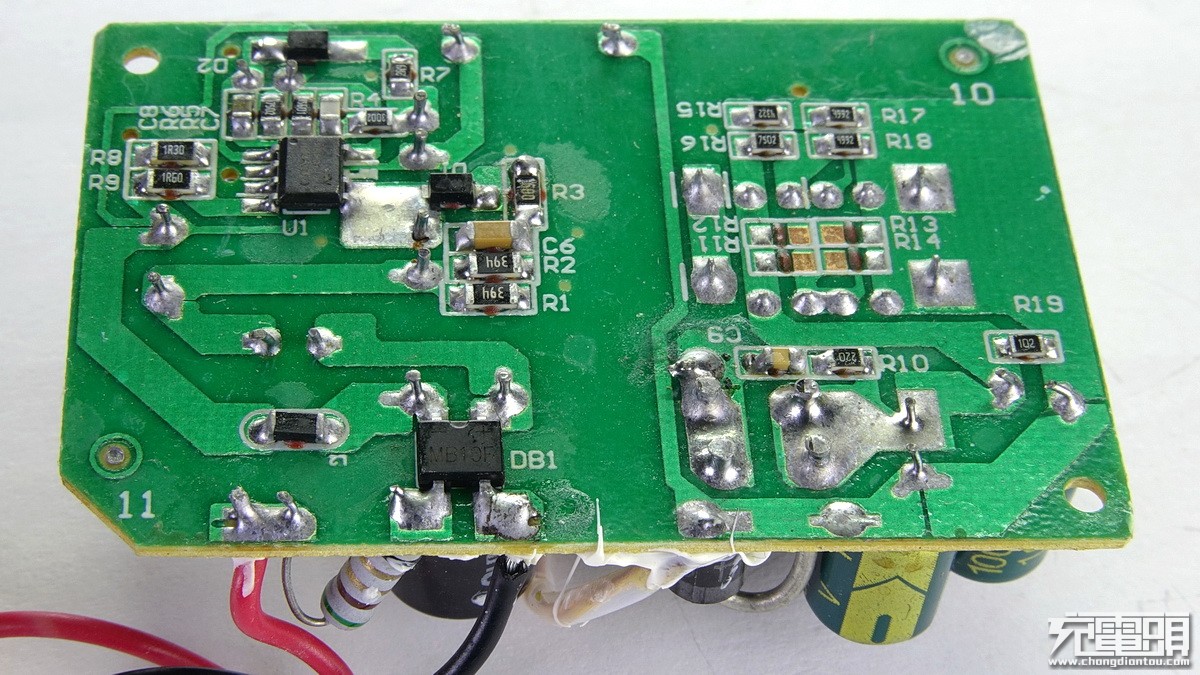

PCB铜箔面，PCB品质很一般，铜箔看起来很薄。左为高压侧，右为低压侧，安全距离足够，并未使用物理隔离和镂空开槽。Y电容横跨于高、低压侧之间。

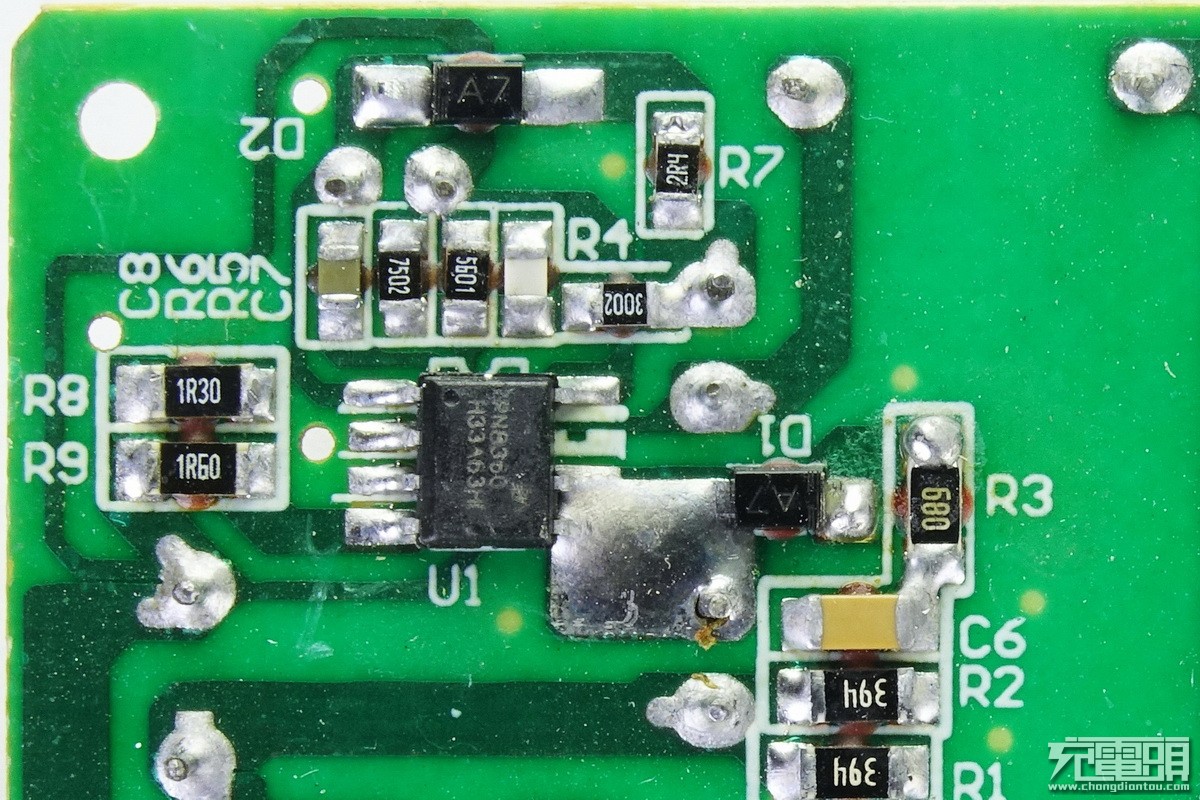

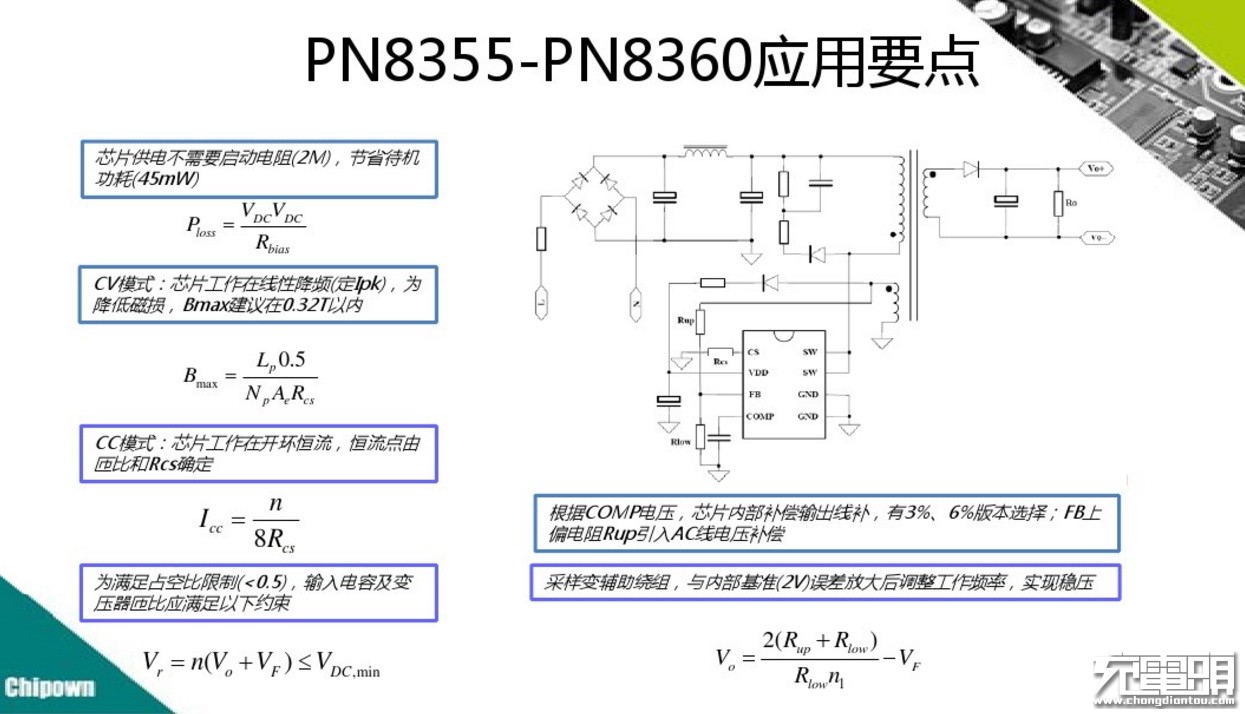

高压侧PMW 芯片为PN8360，

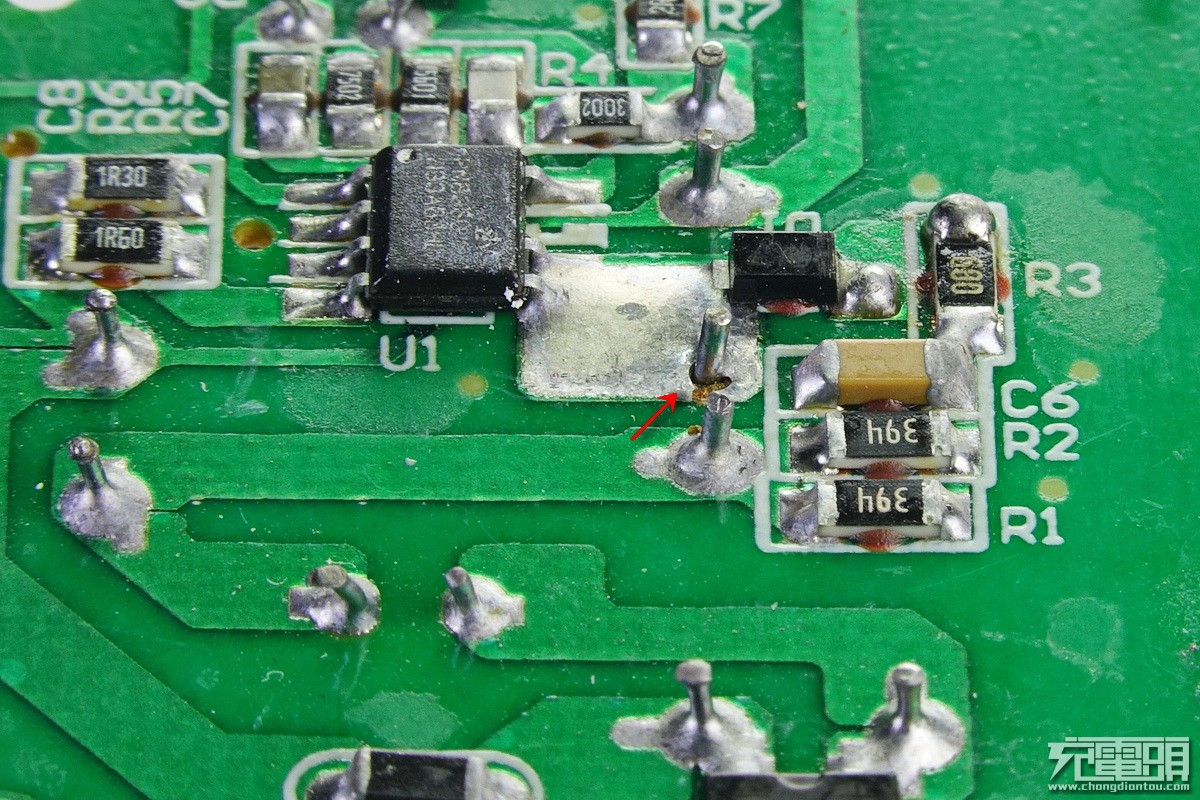

原件未经剪脚工序，焊上就得，变压器初级引脚竟然有半边是虚焊的。

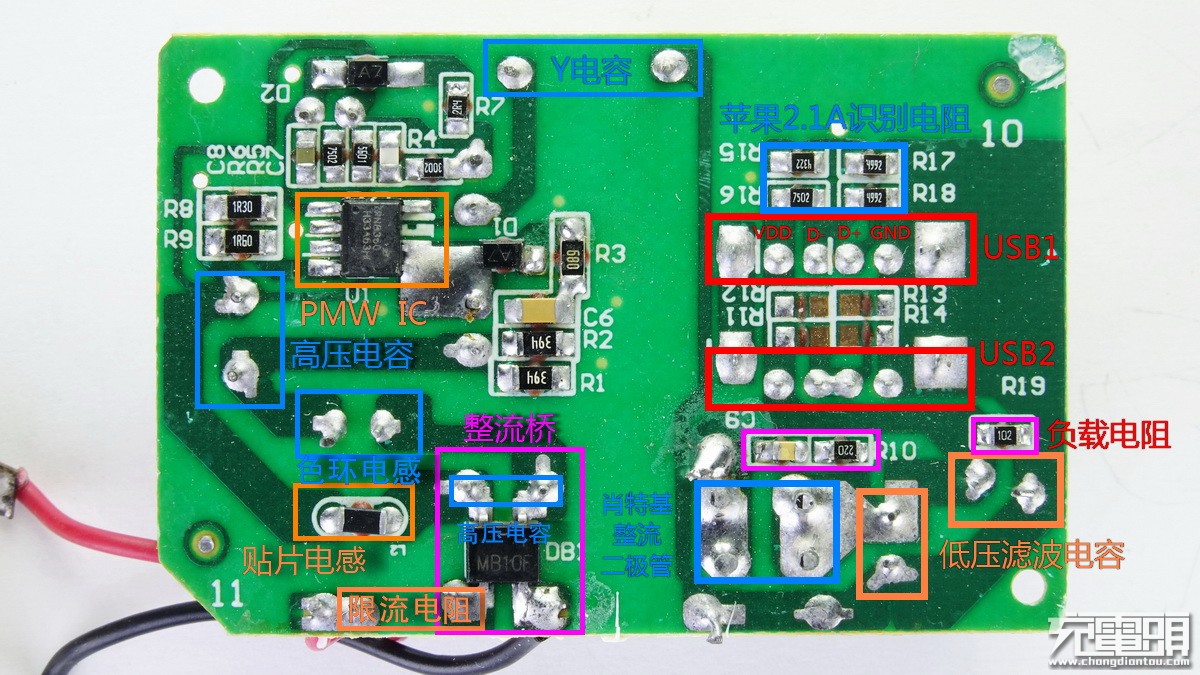

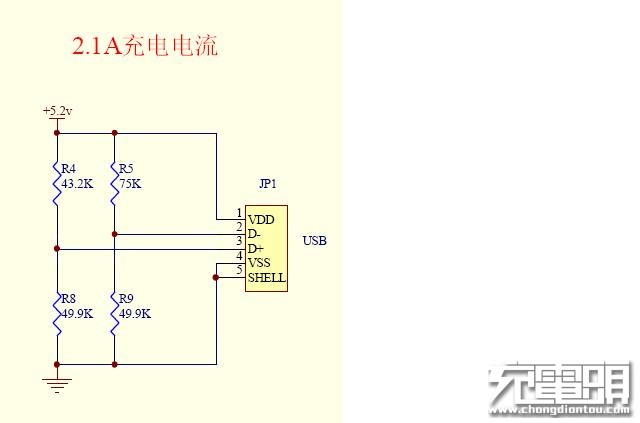

低压侧原件更为简单：原件面有2只整流二极管，两只10V/1000μF滤波电容并联，USB插座2只并联；PCB面C9、R10构成二极管尖峰吸收保护电路；R19为负载电阻；R15~18构成USB1的简单苹果2.1A识别电阻。

USB2的R11~14识别电阻焊盘空置，没装原件，D-、D+短接，无法支持当前数码设备全速充电。

四、测试

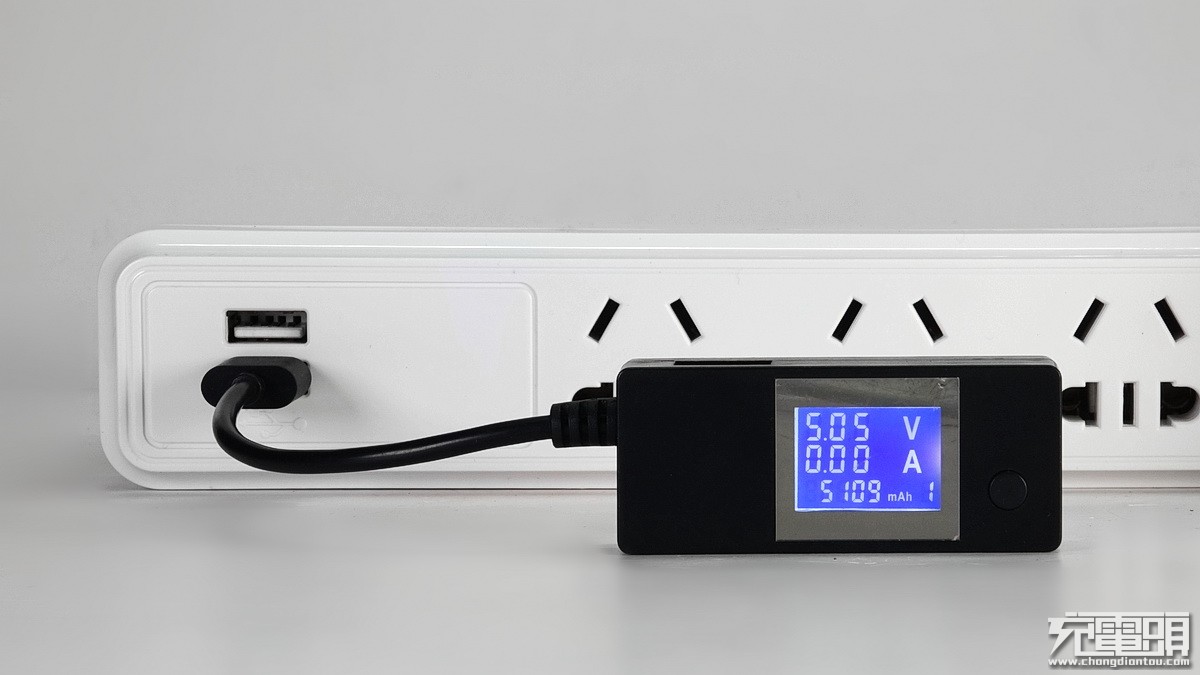

空载电压5.05V。

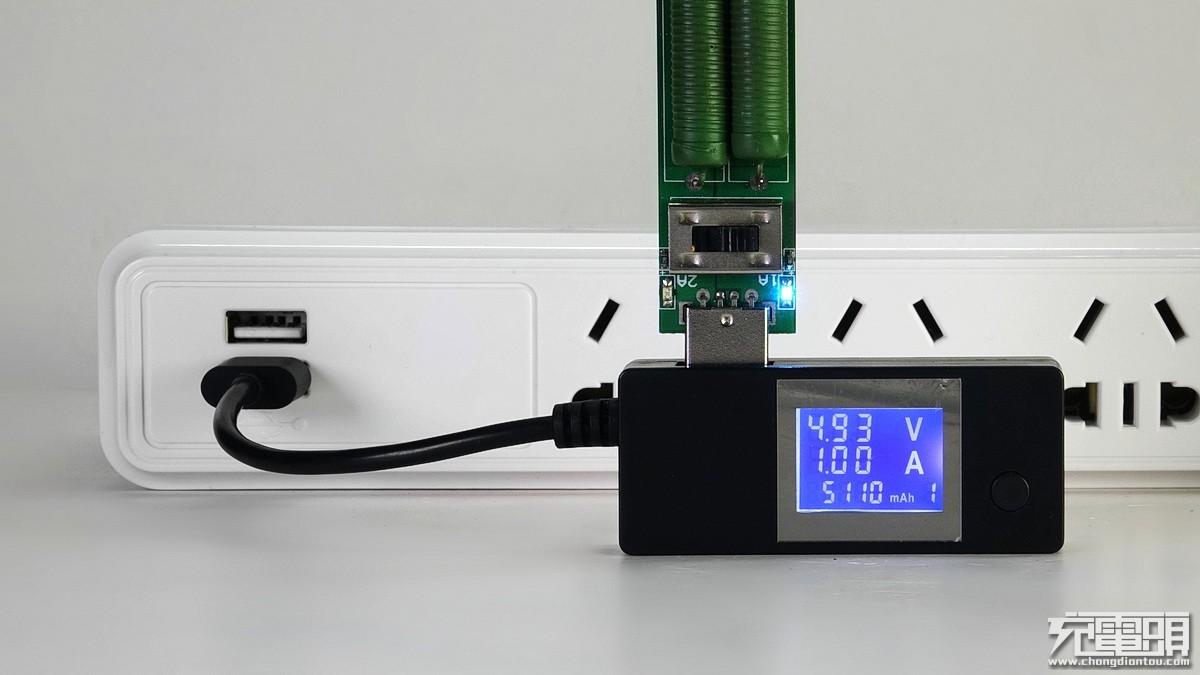

5Ω电阻负载下电压跌至4.93V，电流刚好1A。

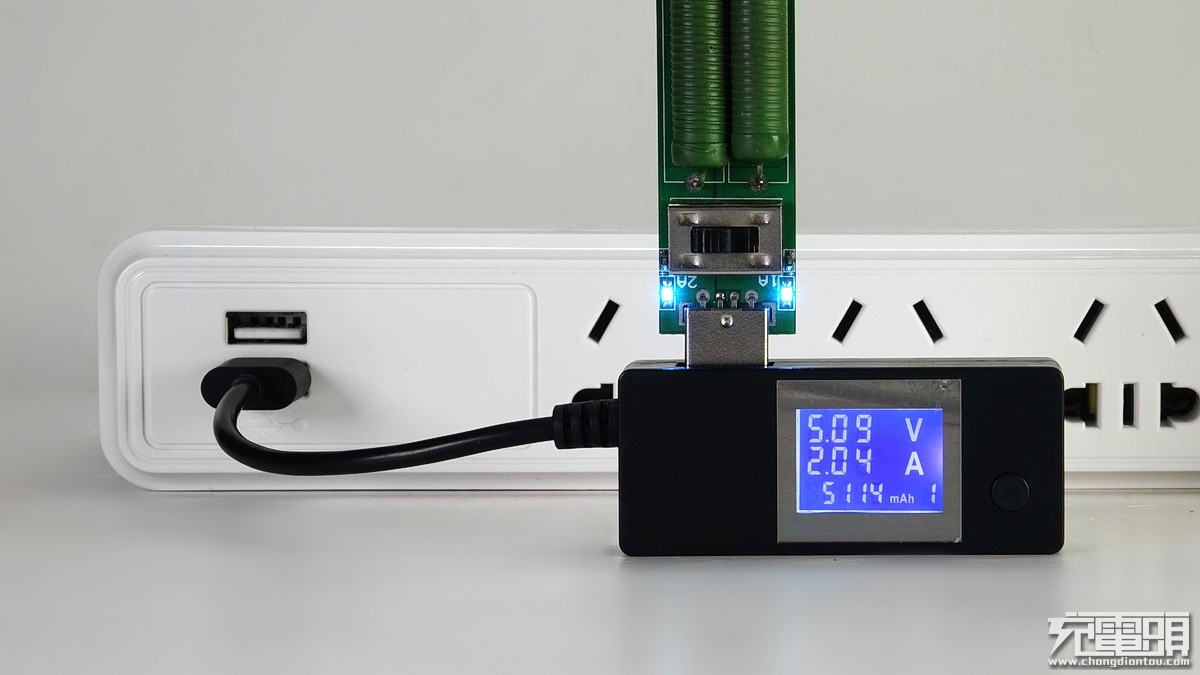

2.5Ω电阻负载下电压5.09V，有线补，电流2.04A。

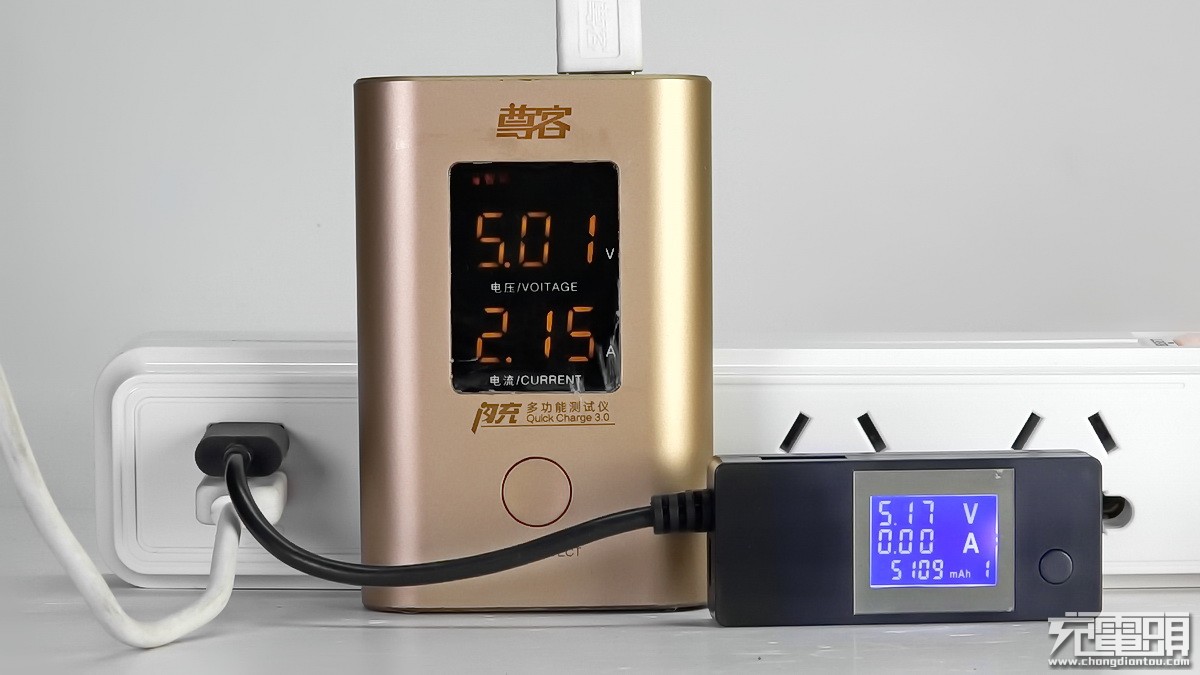

尊客测试仪测试最大输出电流为5.01V、2.15A，符合标称值。（尊客测试仪测试最大输出电流为一个自动不可控的动态过程，此为视频静帧截图，黑尾巴由于刷新率滞后于尊客，所显示的电压值并非真实当前值）

下面试充一下三星note3：

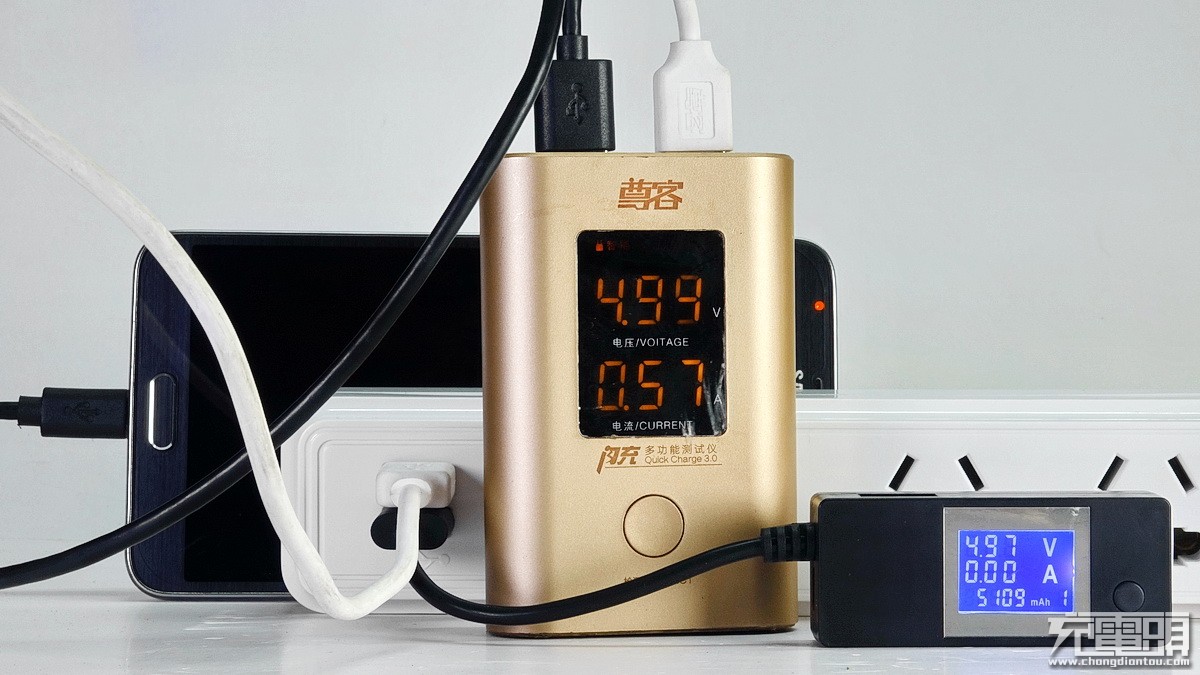

USB1充电电流仅有0.57A，电压也偏低。

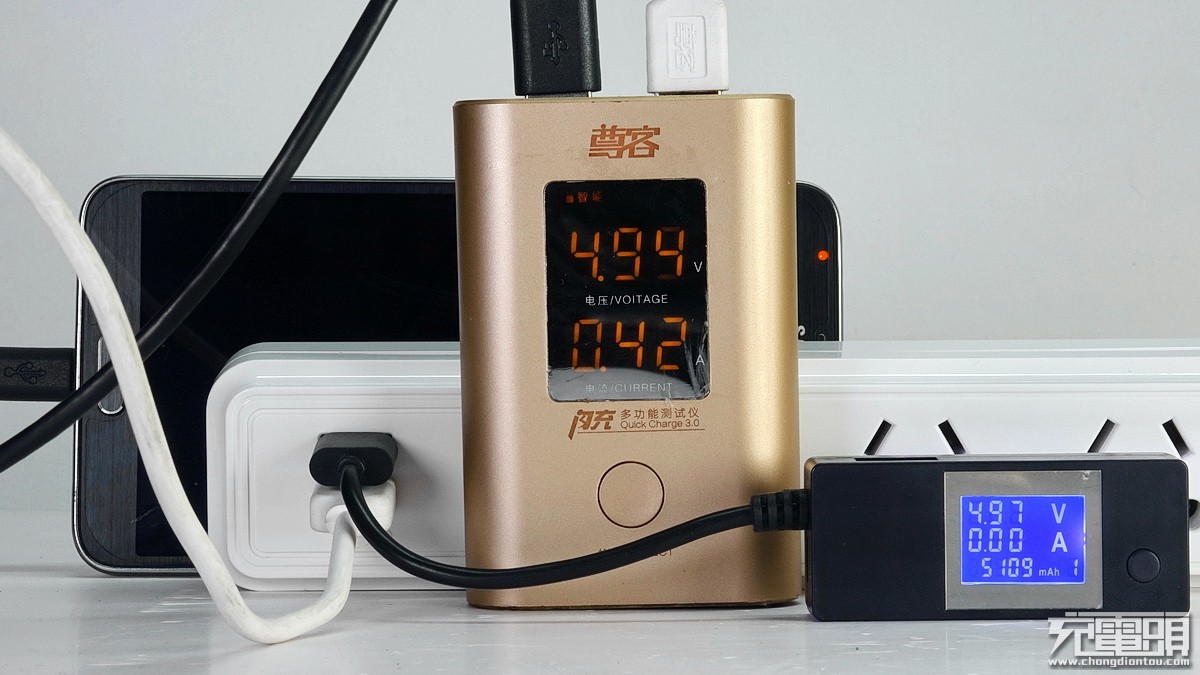

USB2充电电流更惨，仅有0.42A，距原装充电器的最大充电电流1.71A很遥远。

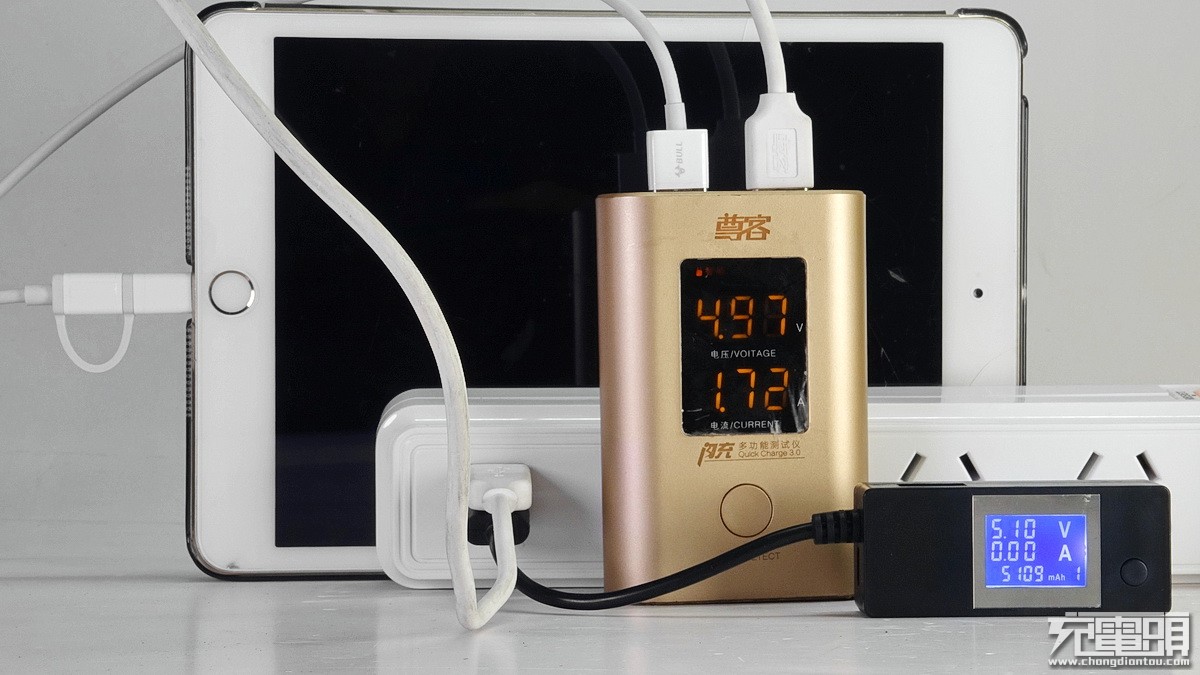

试充iPad mini 3：

USB1充电电流1.72A，勉强可用，但距2A的全速尚有差距。

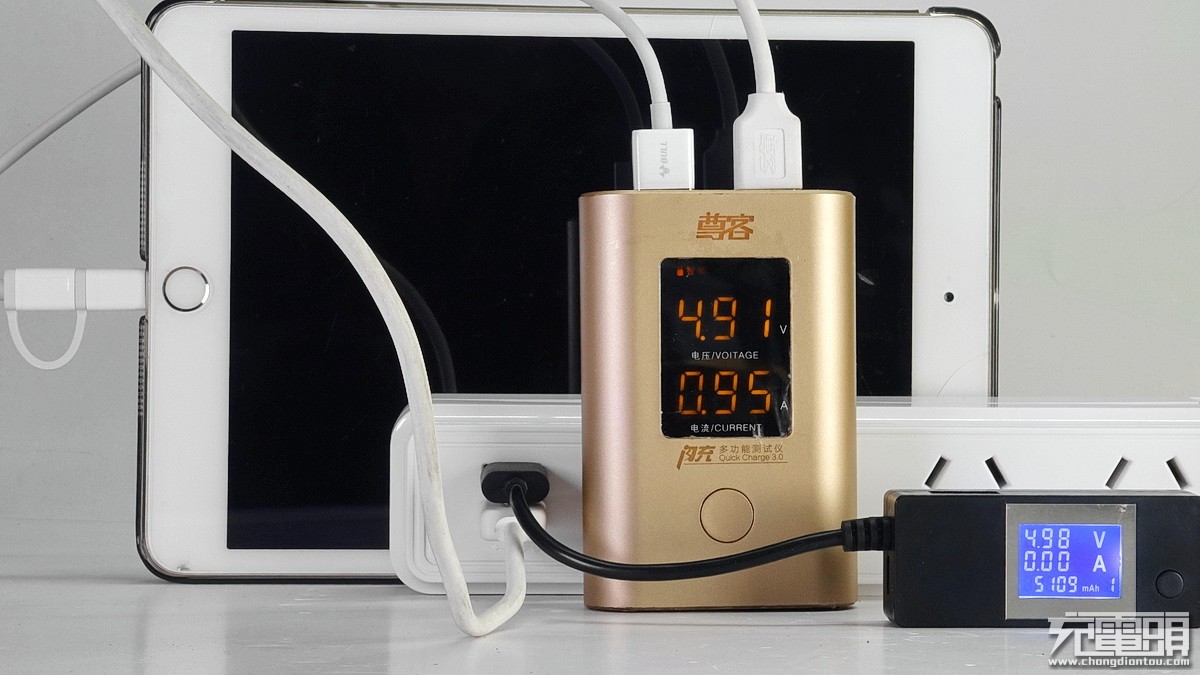

USB2充电电流仅有0.95A，半速充电，时间会延长一倍以上。

结论：由于没有使用智能识别芯片，仅在USB1上使用了落后的无多协议兼容能力的识别电阻，仅支持水果2.1A。USB2更是使用了令人发指的D-/D+短接方案，充充老爸老妈的老人机还可以，对于当前的智能设备只能呵呵~

五、总结

MINISO名创优品USB插排内部设计、用料及装配成本均较为低廉，山寨的工艺水准，性能渣渣。但凭借满是JAPAN日文的包装外观，在装潢精美灯光摇曳的加盟连锁店内还是很具迷惑力的，MINISO一般都开在三四线城市人员密集的商业区，比如大学城附近，目标消费人群是收入不高的哈日一族。非非别无选择的应急时不建议选购，谁买谁上当，准后悔。过年了，留点口德，话不多说，最后衷心希望MINISO能找个靠谱点的代工厂，不要用劣质产品砸了自己苦心经营的牌子。最后感谢充电头网、豪豪、各位电粉，祝亲们春节愉快、阖家欢乐！
