测试HSUPA的必要性
HSUPA上行链路信号的几个特点：
1. HSUPA在上行链路中增加了两个物理通道，因而其上行信号比HSDPA具有更大的峰值因子。
2. HSUPA上行代码信道的相对功率差异可高达45dB。
3. 在传输时间间隔(TTI)边界处，HSUPA的上行链路功率会产生很大变化(可高达27dB)，例如在HSUPA传输打开或关断时。
4. HSUPA上行链路的配置是非常动态的。其专用物理数据信道(E-DPDCH)个数，扩频因子和功率电平在每个TTI时都可能不同。
这些变化可能导致发射机失真加剧和调制质量恶化。
因此，简单测试一台HSPA设备的HSDPA性能是不够的，而必须确保设备在发送HSUPA信号时也能正常工作。
HSUPA概述
尽管HSDPA和HSUPA是两项相互独立的服务，但它们在VoIP和手机游戏之类的应用中往往同时使用。于是，业内将HSDPA和HSUPA统称为 HSPA(高速分组接入)。
HSUPA和HSDPA都采用混合自动重传请求(HARQ)，但在HSUPA中，Node B要对用户设备(UE)的数据传输发出应答。Node B会根据TTI在不同的UE之间动态分配功率。UE的服务准许(Serving Grant)有效地决定了它能达到的数据传输率。要达到5.74Mbps的上行速度，UE必须支持HSUPA所规定的2ms TTI。而较早的(5类)设备只支持10ms TTI，这就限制其上行速度最高只能到2Mbps。
HSUPA中引入了几个新的上行和下行信道。增强型专用信道(E-DCH)的上行传输信道的每个TTI携带一个数据块。E-DPDCH上行信道用于携带上行用户数据。UE最多能以SF256到SF2的扩频因子使用4个E-DPDCH。要达到早期设备所支持的最大数据率2Mbps，需要两个扩频因子为SF2的E-DPDCH信道。E-DPCCH(专用物理控制信道)上行信道用于携带Node B解码上行E-DPDCH所需的控制信息，例如表示数据块大小的传输格式联合指示(E-TFCI)、重传序号(RSN)，以及指示UE对当前的服务准许是否满意的Happy Bit。三个新的下行物理信道是：用于确认UE数据的HARQ确认指示信道(E-HICH)、规定UE可用功率源(服务准许)绝对界限的绝对准许信道(E-AGCH)，以及提高、降低或保持UE服务准许等级的相对准许信道(E-RGCH)。
3GPP TS 34.109中定义了一种新的采用无线承载测试模式的HSUPA回环。HSUPA回环要求谨慎选择HSDPA下行链路的数据率，以便为UE提供稳定的数据流以通过其HSUPA信道返回，而不会导致缓存过度溢出。
图1：利用安捷伦科技的8960无线测试装置进行5.2D和5.13.2B的代码域测量

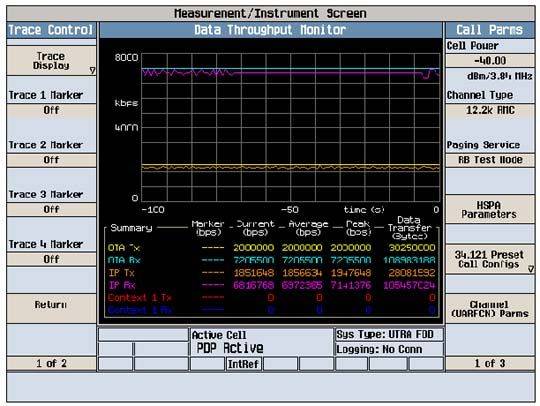

图2：利用安捷伦科技的8960无线测试仪进行数据吞吐率监测，测量结果显示的是一次双向FTP通 信时UE的HSPA空中数据率和IP连接速率
3GPP TS 34.121规范的HSUPA测试
3GPP TS 34.121中定义了几个新的用于检测HSUPA性能的测试。然而，34.121测试规范中许多的R99和HSDPA测试可以用新的HSUPA测试代替。从下表可以看出哪些测试对HSPA设备而言是必需的。如果进行过等效的HSUPA测试，灰色阴影覆盖的测试可不再需要。
测试案例5.2B“HS-DPCCH 和E-DCH最大输出功率测试”用于验证被测UE是否达到其最大额定输出功率，以相应地求得更高的HSUPA峰值因子。本测试确保UE能在不影响其它信道或其它系统的前提下达到足够的小区覆盖范围。
测试案例5.2D“HS-DPCCH和E-DCH用户设备的相对代码域功率精度测试”与测试案例5.13.2B“HS-DPCCH和E-DCH相对代码域差错测试”用于检查UE在每个代码信道(相对于复合信号)的调制精度，以保证代码信道已正确被调，并以正确的相对代码功率电平发送信号。
测试案例5.9B“E-DCH频谱发射屏蔽测试”和5.10B“E-DCH相邻信道泄漏功率比(ACLR)测试”用于检查由于HSUPA上行信号的频谱散射(spectral splatter)增大而导致的信道外干扰。
HSUPA功能测试
由于很多在HSUPA设备上使用的高速应用都需要IP数据传输，所以HSUPA功能测试有助于确保HSUPA设备能够以指定速率传输数据，并且确保设备上的应用在各种信道条件下都按照预期执行。利用网络仿真仪(例如安捷伦的8960)，测试工程师就能在服务器和HSUPA设备/客户之间建立起一个端到端IP连接，然后通过改变服务准许、AWGN(加性高斯白噪声)和代码信道电平，引入信号衰落、越区切换和改变IP连接的特性，以及检查这些改动对(上行和下行)数据率和应用性能的影响。
总结
HSUPA是一项激动人心的新技术，它能使上行数据率远高于当前系统，而结合HSDPA的使用，诸如VoIP和手机游戏等一系列高速无线业务都将得以顺利开展。但HSUPA对无线设备的发射机、处理器、内部总线和存储器分配等要求较高，因此仅测试设备的R99或HSDPA特性是不够的，当HSUPA信道活动时还必须测试设备性能。幸运的是，许多现有的3GPP TS 34.121测试都可以用HSUPA等效测试代替，这就减小了HSUPA测试对设备整体测试时间的影响。

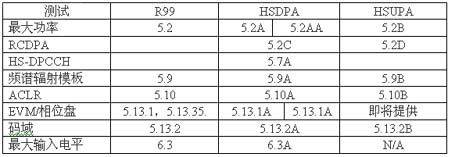

表1：3GPP TS 34.121中的HSUPA测试
