可普及化多输出单片式稳压器的设计要点

　　多输出单片式稳压器易于使用，而且适合那些无法采用多芯片解决方案的场合。然而，由于缺少针对高于30V输入电压的选项以及对高输出电流的支持，因此影响了多输出稳压器的普及化。LT3692A 利用一个工作输入高达36V的双通道单片式稳压器填补了这一空缺。另外，该器件还包括诸多的通道优化特性，从而使得LT3692A的每通道性能可与多芯片解决方案相媲美。 　　

　　LT3692A可提供两种封装：5mmx5mm QFN封装和38引脚塑料TSSOP封装。虽然这两种封装的器件均具有完整的特性集，但TSSOP封装增强了双通道降压稳压器的耐热性能。 　　

　　高输入电压和高瞬变耐受能力

　　LT3692A 可采用高达 36V 的工作输入电压，并能承受高达 60V 并持续 1 秒的瞬态电压，因而使其适合于严苛的工作环境，比如汽车环境中常见的恶劣工作条件。 　　

　　片内温度监视

　　LT3692A提供了一种片内温度监视功能，可简化应用电路设计、调试及封装的热特性优化。TJ引脚上的电压与芯片的摄氏温度成正比(即:250mV 相当于25°C，而 1.5V 则对应于 150°C)。　

　　LT3692A TSSOP 封装芯片的测量温度最高达 80°C*，当采用一个 18V 的输入电压且开关频率为 400kHz 时，两个输出均支持 3A 负载 (在 5V 和 3.3V)。图 1 示出了测量应用电路的原理图。但对于2.5A负载来说，采用相同的设置时最大芯片温度下降至 68°C。

　　独立型比较器构件

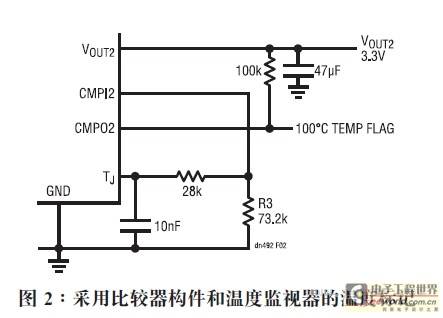

　　LT3692A 还包括一个独立型比较器构件，该构件提供了一个具迟滞的 720mV 门限，并输出一个集电极开路信号。可通过把 CMPI 引脚连接至 FB 引脚将该比较器配置为一个电源良好标记信号，以监视输出电压。也可以把这个比较器配置成一个温度标记，当芯片温度上升至一个预设点时，该温度标记将发出一个报警信号。此功能与片内温度监视器一起实现。图 2 示出了怎样配置一个 100°C 温度标记。



　　其他特点 　　

　　独立的可调电流限值

　　每个输出端上的开关电流限值可设置在 2A 至 4.8A 之间。这扩充了可安全实现的负载组合数量，在诸如短路等极端情况下没有发生封装热过载的风险。同样，电流限制可用于在紧凑型设计中对器件加以保护，在此类设计中，电感器的饱和裕度有所减低以满足尺寸方面的限制条件。

　　独立同步

　　除了标准的0°和180°外，独立同步还可在两个输出间容许任何相差。LT3692A 的相差通过控制同步信号的占空比来调节。

　　分频

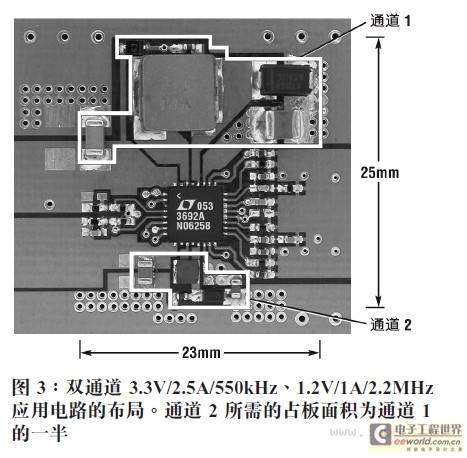

　　分频使得能够调整每个通道的工作频率来优化总体性能及尺寸。通道1的运行频率可设置为通道2频率的1、1/2、1/4或1/8。图3示出了一个 3.3V/2.5A/550kHz通道和一个1.2V/1A/2.2MHz通道应用电路的布局。VOUT1相对较低的550kHz频率可将通道1的输入电压提升至36V，同时满足最小接通时间要求并保持高效率。VOUT2的2.2MHz高频率则允许通道2使用较小的组件，如图3所示。尽管尺寸减小了，但电性能和热性能并没有任何下降。

　　结论

　　LT3692A是一款双通道输出单片式稳压器，该器件将典型单片式稳压器的易用性和紧凑的解决方案尺寸与分立式多芯片解决方案的灵活性完美地结合在一起。其高瞬态电压耐受能力、芯片温度监视器、独立型比较器构件、可调电流限制、可调开关频率和分频功能、以及独立同步特点使 LT3692A适合于众多应用，而其他单片式芯片是不能做到的。
