单相桥式整流电路图的绘图技巧

    单相桥式整流电路是一种用途极为广泛的电路。也是中职教材《电子技术基础》中的重点内容。笔者长期从事该门学科教学。

    发现许多中职学生在学习该部分知识时感到画图很难。不易学懒。在此笔者介绍一种简单易学的画图方法，供大家参考。

    通常情况下，把每支二极管所在的那条支路叫臂，这样桥式整流电路共有四个臂。

    1.画图方法（口诀）
      　　
    相对两臂朝向一致（二极管），一正一负（相连）接交流，两正（相连）为直流电的负，两负（相连）为直流电的正。

    具体说明如下：

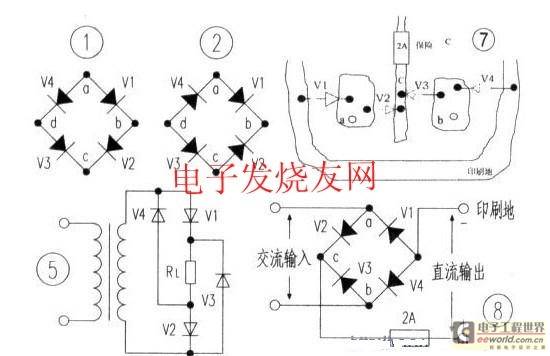

    （1）ab、cd、bc、ad为四臂。

    （2）ab与cd、ad与be为相对的两个臂，且V1与V3、V2与v4二极管（正或负极）朝向一致。

    （3）图1中的d点是V4的负极与v3正极相连的点。b点是V2的正极与V1负极相连的点。

    这两点接交流电。图2中的a点是V4的负极与V1正极相连的点，c点是V3的负极与V2正极相连的点，这两点接交流电（一正一负接交流）。

    （4）图1中V4的正极与V1正极相连的a点为直流电的负极；图2中V4的正极与v3正极相连的d点为直流电的负极（两正为直流电的负）。

    （5）图1中V3的负极与V2负极相连的c点为直流电的正极；图2中v1的负极与v2负极相连的b点为直流电的正极（两负为直流电的正）。

    这样上述两图的完整电路如图3、图4所示。

      　　2.应用例
      　　
      　　1：判别图5为伺种形式的整流电路图？

      　　解：根据上述口诀该电路的等效图为图6，可见它是单相桥式整流电路。

      　　例2：图7为彩虹电视电路板电源部分电路图，试根据此印刷图画出电路图。

      　　解：根据上述口诀绘出电路图如图8所示。
