基于AD760的高精度直流电压输出电路设计

 随着技术的发展，在工业生产过程监控系统中，对测试系统的精度要求越来越高。对于要求具有高精度直流电压输出的测试系统，D／A芯片及其外围电路的选择值得精心考虑。文中给出了一种基于AD760设计的高精度直流电压输出电路，并已成功应用于工控测试系统中。

1 系统设计
    图1所示为设计的高精度直流电压输出电路的框图，它由总线端、数字隔离、D／A转换、电压驱动电路组成，D／A采用18位芯片AD760，电压驱动电路由运放LF411的跟随电路来实现。

2 硬件电路设计
2．1 数字隔离
    为了防止总线端的数字信号对模拟输出电压产生影响，需要将两边的数字信号进行隔离，本板采用了ADI公司的ADUM1400和ADUM1201高速磁隔进行隔离。
2．2 D／A转换

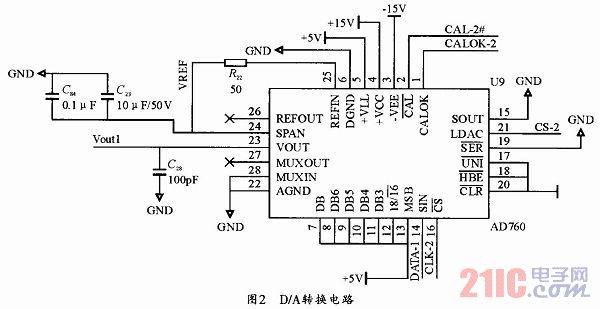

    D／A转换采用ADI公司的AD760芯片，如图2所示是D／A转换电路图。AD760是一款16／18位可选、可进行自校准的DAC，内置片内基准电压源、双缓冲锁存器和输出放大器。它采用ADI公司BiMOSII工艺制造，可以在同一芯片上实现高精度双极性线性电路与低功耗CMOS逻辑功能。只需发送脉冲使CAL引脚变为低电平，便会启动自校准功能。CALOK引脚会显示何时顺利完成校准。校准期间，可以利用输出多路复用器(MUXOUT)将输出发送至输出范围底部。数据可以采用标准二进制、串行数据或双8位字节格式载入AD760。在串行模式下，可以使用16位或18位数据；串行模式输入格式通过引脚选择，可以是MSB优先或LSB优先。通过具有双重功能的三个数字输入引脚(引脚12、13和14)来实现。在字节模式下，用户同样可以定义优先加载高字节还是低字节数据。双缓冲锁存结构不仅可以消除数据偏斜误差，还能够在多DAC系统中同时更新各DAC。当CLR选通时，可以利用异步CLR功能将输出清零至负满量程或中量程，具体取决于引脚17的状态。

[page]2．2 电压驱动
    AD760的输出驱动能力只有5mA，带载能力有限，因此必须加运放跟随电路减小输出电阻，如图4所示。

3 印制板设计

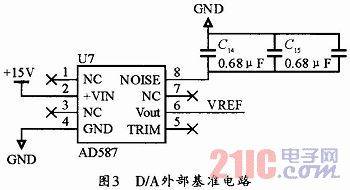

    AD760的电源应使用10μF和0．1μF电容进行旁路。这些电容应尽可能靠近该器件，10μF电容为钽电解电容，0．1μF电容为陶瓷电容。基准芯片AD587应尽量接近AD760，加粗其输出与AD760的REF引脚之间的连线，并在此连线上增加旁路电容，以减小AD760的输出噪声对D／A输出精度的影响。

4 测试结果
    本电路输出±10V的双极性电压，通过设置固定的5个码值：3FFFF，2FFFF，1FFFF，0FFFF，0，用Agilent34401高精度6位半万用表测试，上电后经过8个小时测试，其分辨率能达到17位，精度能达到16．7位。

5 结束语
    基于AD760高精度直流电压输出电路设计，可提供分辨率为17位、精度为16．7位的高精度电压，适用于工控系统要求高精度测量的领域。
