24位高精度模数转换器ADSl258的原理及应用

　　1 概述

　　ADSl258是TI公司推出的一款高精度、低功耗、低噪声的16通道(多路复用的)24位△一∑型模数转换器(ADC)，其内部集成了输入多路复用器、模拟低通滤波器、数字滤波器等功能。内部有多种控制寄存器，用户通过不同的配置得到不同的A／D采样速率、采样模式、A／D转换精度等。适用于对性能、功耗要求高、模拟通道要求多的数据采集系统。

　　2 ADSl258主要特点及引脚功能

　　2．1 主要特点

　　△一∑ADC，24位转换精度，定通道采样速率为125 Ks／s(可编程)，自动通道检测通道采样速率为23．7 Ks／s(可编程)；

　　模拟输入多路复用器可配置成8路差分输入或16路单极输入。多路复用器的输出可通过外部获得，这就能在ADC输入之前采用共享的信号调节通道；

　　0．5μV／℃的失调漂移、最大0．001 0％的满量程整数非线性误差；

　　工作电压范围为2．7～5．25 V；

　　内部带有针对低噪声性能进行了专门优化的5阶正弦数字滤波器；

　　带有串行外设接口(SPI)；

　　与其他ADC相比，ADSl258具有精度高、转换数率快、功耗低、工作性能好等特性，适用于设备与系统监控、数据采集、医疗、航空电子、测试测量等多通道应用场合。

　　2．2 引脚功能

　　ADSl258采用QFN一48小型封装，各引脚功能定义如下：

　　AINO～AINl5：模拟信号输入端；

　　GPl00~GPl07：GPIO信号输入／输出端；

　　CLKSEL：时钟信号选择输入端；

　　SCLK：SPI接口时钟输入端；

　　DIN：SPI接口数据输入端；

　　DOUT：SPI接口数据输出端；

　　DRDY：数据准备好输出端；

　　START：数据开始转换信号输入端；

　　CS：SPI接口片选端；

　　VREFN：参考电压输入端(+)；

　　VREFP：参考电压输入端(一)；

　　ADCINN：模拟差分输入端(一)；

　　ADCINP：模拟差分输入端(+)；

　　MUXOUTN：多路复用器差分输出端(一)；

　　MUXOUTP：多路复用器差分输出端(+)；

　　DVDD：数字电源，2．7~5．25 V；

　　RESET：复位端。

　　2．3 结构原理

　　图l为ADSl258的内部结构框图。ADSl258主要由模拟多路开关(MUX)、可共享的信号调理通道、4阶△一∑ADC、5阶正弦数字滤波器、SPI接口、GPIO接口、时钟发生器、控制器等组成。模拟信号从AINO～AINl5引脚输入，通过多路模拟开关可将其配置成8路差动输入或16路单极输入，通过共用的信号调理通道，输入到4阶△一∑ADC实现24位A／D转换，通过数字滤波器，最终以SPI接口的形式输出数字信号。在使用外部可共享的信号调理通道时，根据实际情况，可关闭所使用的调理通道，只需将寄存器CONFIGO的第4位(BYPAS)置0即可关闭外部调理通道，直接在ADSl258内部实现连接。但是，在大多数使用条件下，为获得更高的A／D转换精度，建议使用外部信号调理通道。

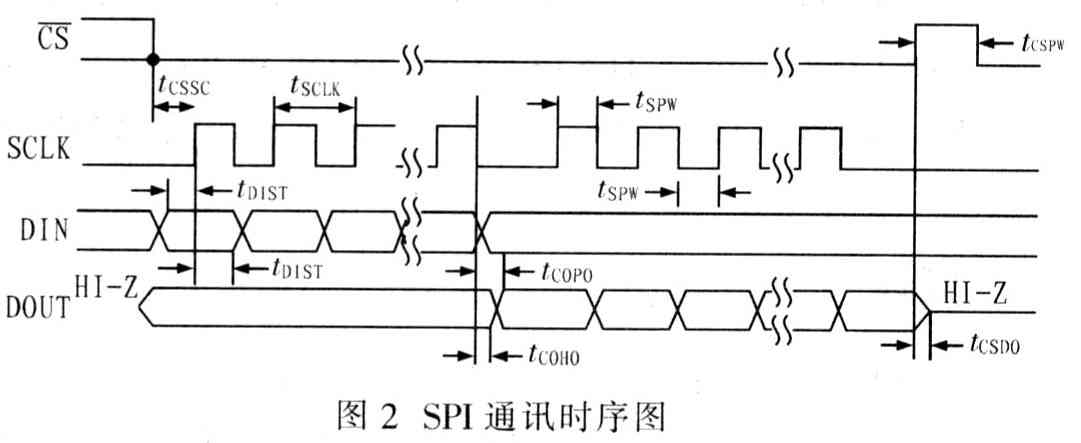

　　ADSl258采用4线制(时钟信号SCLK、数据输入DIN、数据输出DOUT和片选)SPI通信方式，由于ADSl258无法控制SPI何时开始传输，而是由主机控制数据传输，因此ADSl258只能工作在SPI通信的从模式下，设计时可通过各种主控制器控制ADSl258片上的寄存器，并通过SPI接口读写这些寄存器。通过SPI接口进行通讯时，必须保持CS信号为低电平，DRDY引脚用于表明转换是否完成，DRDY为低时，说明转换已完成，可以直接通过通道读取数据或通道读数据命令从DOUT引脚上读出转换数据。SPI通信，可同步发送和接收数据，而且数据也可利用SCLK和DIN，DOUT信号同步移动。在SCLK的下降沿，系统通过DIN向ADSl258发送数据；而在SCLK的上升沿，系统则通过DOUT从ADSl258读取数据。DlN和DOUT也通过一条双向信号线与主控制器相连。图2给出SPI通讯时序图。

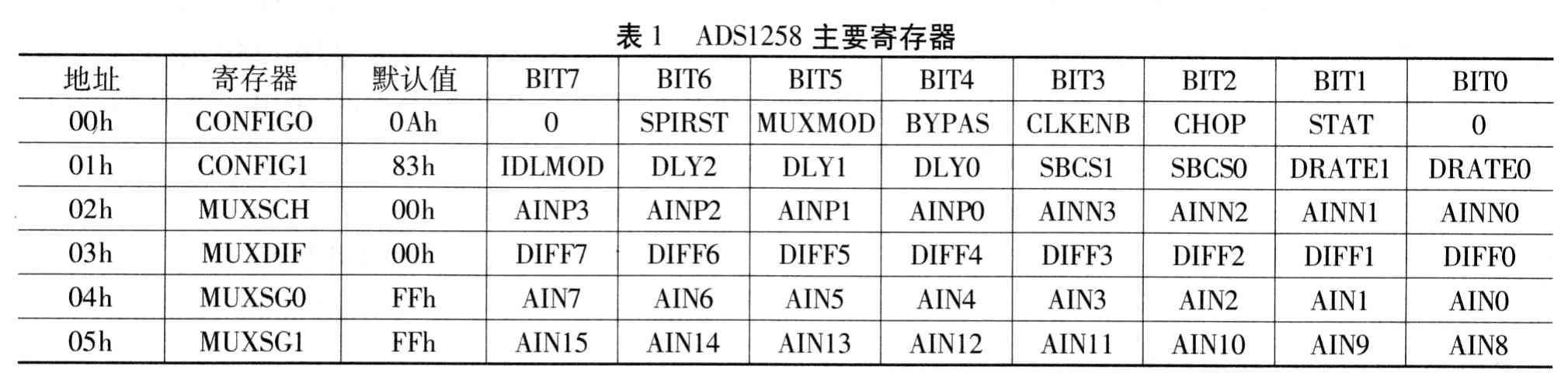

　　2．4 主要寄存器

　　[page]

　　3 典型应用

　　3．1 硬件设计

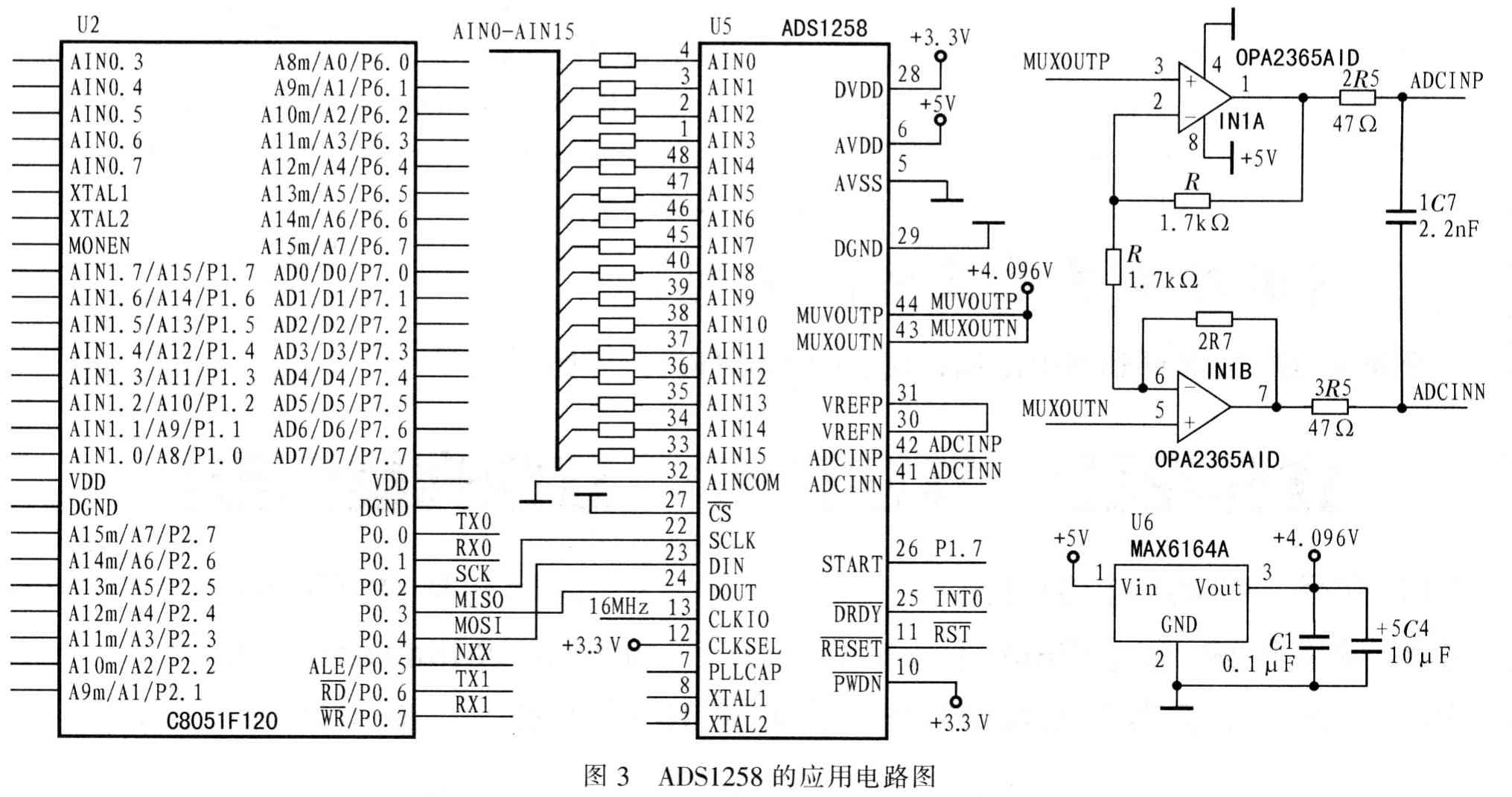

　　图3为ADSl258的单极多通道应用电路图。该电路为多路数据采集系统，将外部输入的16路模拟信号通过多路模拟开关，传输到外部共用的信号调理通道，通过信号调理通道的信号调节作用，传输给24位△一∑型A／D转换器进行模数转换，A／D转换结束后，将转换结果通过专门优化的5阶正弦数字滤波器进行滤波，最后才通过SPI接口传输给C805lF120进行处理。

　　3．2 软件设计

　　在配置A／D转换速率时，在满足系统条件下，尽量选择转换速率比较低的工作模式，这样可以提高转换精度；

　　为达到最佳性能，在电路布局时要使数字信号线与模拟信号线相隔离，可根据实际应用需要，可选择数字电源和模拟电源工作在不同的电压模式。

　　4 结语

　　ADSl258具有转换速率快、高精度、低功耗、接口简单等优点，非常适合多通道高精度数据采集领域的使用。目前，基于ADSl258的数据采集处理系统已经在某导航系统中使用，并且取得了很好效果。
