HT91808 单端、模拟输入24位、96kHz立体声ADC

功能

・ 24位Delta-Sigma立体声模数转换器

・ 单端电压输入：3伏峰峰值

・ 高性能

- THD+N：-90dB（典型值）

- 信噪比（SNR）：99分贝（典型值）

- 动态范围：99dB（典型值）

・ 可变式PCM音频接口

主从模式可选

- 数据格式：24位I 2 S，24位左对齐

・ 通过停止系统时钟实现断电复位

・ 模拟抗锯齿 LPF

・ 采样率：8 kHz–96 kHz

・ 系统时钟：256 fS、384 fS、512 fS

・ 分辨率：24位

・ 双电源

- 5V模拟输入

- 3.3V 用于数字设备

・ TSSOP14软件包

应用

・ DVD录像机

・ 数字电视

・ AV放大器或接收器・MD播放器

・ CD记录器・多轨接收机

・ 电子乐器

描述

・ HT91808是一款高性能、低成本的单芯片立体声模数转换器，采用单端模拟电压输入。该器件采用64倍过采样的Δ-Σ调制器，并配备数字抽取滤波器和高通滤波器，可有效消除输入信号的直流分量。针对不同应用场景，HT91808支持主从模式，并通过串行音频接口提供两种数据格式。

・ 该设备采用TSSOP14封装形式。

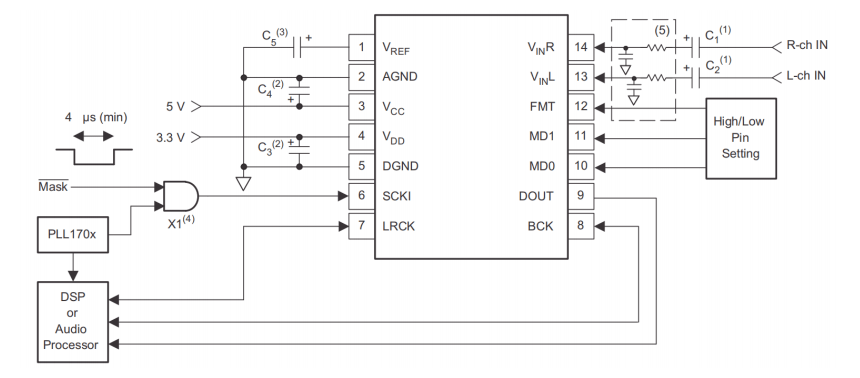

典型应用

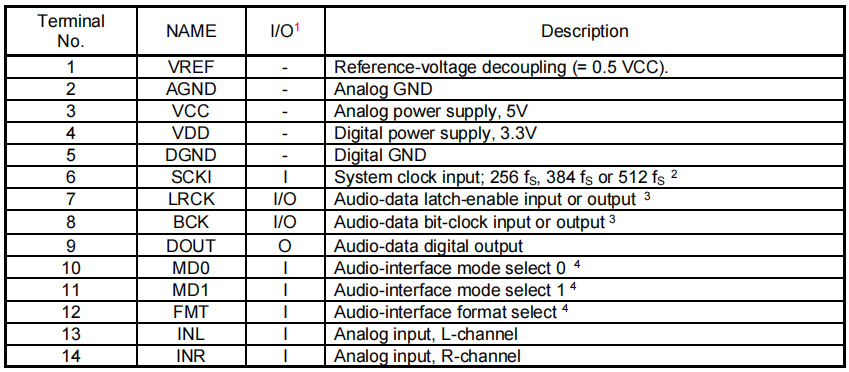

引脚配置
