汽车照明串联LED灯珠的开路保护方案

LED汽车照明灯种类繁多，主要分为内部照明和外部照明两大类。在介绍方案之前，我们得清楚的知道汽车照明到底有哪些?细分如下：

1. 内部照明： 背光，调光，集成HMI

2. 外部照明：前照灯，日间行驶灯(DRL)，雾灯(FOG)，转向灯(TI)，装饰灯，位置灯(POS)，远近光灯(HLB)，角灯(CRN)

3. 通信支持：SPI/I?C， LIN ，CANBUS

内部照明控制台设计参考：

1. 电容传感按钮用于功能选择

2. 每个按钮均具有RGB背光和LED指示灯

3. 顶灯采用高亮度白光LED

4. 整个装置采用12V电源输入和CAN/LIN总行I/O

外部照明设计难点：

1. 需要恒流控制：高电流峰值缩短LED寿命

2. 需要高精度控制：电容缓慢防电导致色彩漂移

3. 需要高可靠性：串联LED，单个LED短路检测

所有串联LED 由一 颗DSPIC33F GS系列新品进行控制，LED前照灯串联方式如下：

1. 近光灯(6个LED灯)

2. 范围灯(2个LED灯)

3. 远光灯(8个LED灯 or 4个LED灯)

4. 角灯(4个LED灯)

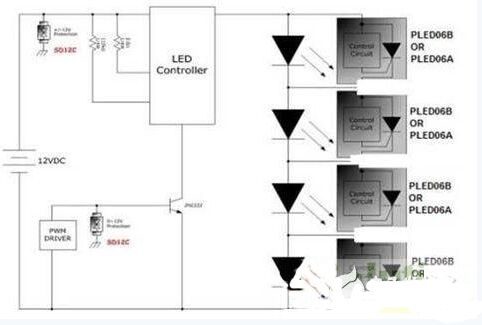

汽车灯稳定有一法，LED开路保护元件(PLED06B，PLED06A)并联在每颗灯珠旁边，示图如下：



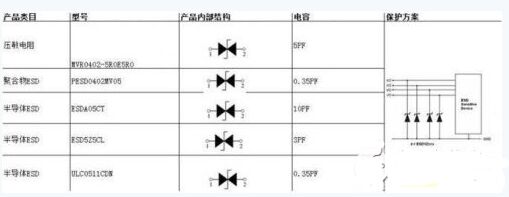

详细选型：
