3D IC的技术和发展

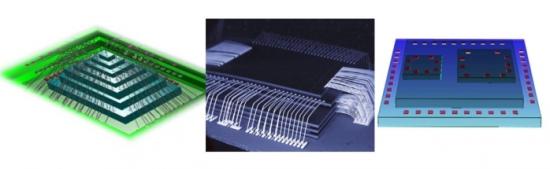

3D IC的初期型态，目前仍广泛应用于SiP领域，是将功能相同的裸芯片从下至上堆在一起，形成3D堆叠，再由两侧的键合线连接，最后以系统级封装(System-in-Package，SiP)的外观呈现。堆叠的方式可为金字塔形、悬臂形、并排堆叠等多种方式，参看下图。　另一种常见的方式是将一颗倒装焊(flip-chip)裸芯片安装在SiP基板上，另外一颗裸芯片以键合的方式安装在其上方，如下图所示，这种3D解决方案在手机中比较常用。

基于无源TSV的3D技术

在SiP基板与裸芯片之间放置一个中介层(interposer)硅基板，中介层具备硅通孔(TSV)，通过TSV连结硅基板上方与下方表面的金属层。有人将这种技术称为2.5D，因为作为中介层的硅基板是无源被动元件，TSV硅通孔并没有打在芯片本身上。如下图所示：

基于有源TSV的3D技术

在这种3D集成技术中，至少有一颗裸芯片与另一颗裸芯片叠放在一起，下方的那颗裸芯片是采用TSV技术，通过TSV让上方的裸芯片与下方裸芯片、SiP基板通讯。如下图所示：

下图显示了无源TSV和有源TSV分别对应的2.5D和3D技术。

以上的技术都是指在芯片工艺制作完成后，再进行堆叠形成3D，其实并不能称为真正的3D IC 技术。

这些手段基本都是在封装阶段进行，我们可以称之为3D集成、3D封装或者3D SiP技术。

基于芯片制程的3D技术



目前，基于芯片制造的3D技术主要应用于3D NAND FLASH上。

东芝和三星在 3D NAND 上的开拓性工作带来了两大主要的 3D NAND 技术。

东芝开发了 Bit Cost Scalable(BiCS)的工艺。BiCS 工艺采用了一种先栅极方法(gate-first approach)，这是通过交替沉积氧化物(SiO)层和多晶硅(pSi)层实现的。然后在这个层堆叠中形成一个通道孔，并填充氧化物-氮化物-氧化物(ONO)和 pSi。然后沉积光刻胶，通过一个连续的蚀刻流程，光刻胶修整并蚀刻出一个阶梯，形成互连。最后再蚀刻出一个槽并填充氧化物。
