一文教你用51单片机做蓝牙开关

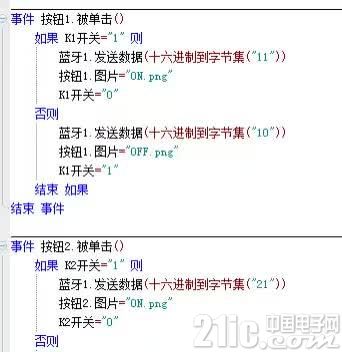

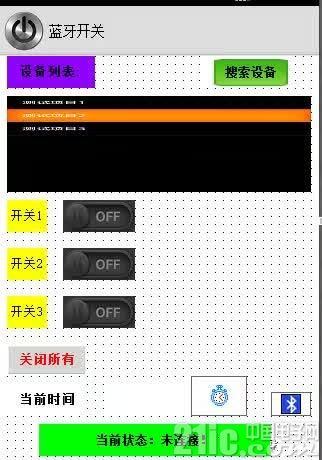

1.首先是蓝牙APP， 易安卓编写的，说编写其实我只是修改了其中的一些内容，两张界面和代码截图，非常简单，功能也很简单，程序前后修改了两次主要地方，主要原因是测试 的时候发现第一种程序会出现错误，在单片机哪里会仔细说明!操作界面，很简单，打开之后打开蓝牙，然后点击搜索设备，找到你的模块名字，点击之后就可以连接了，连接之后下面会显示蓝牙的名称和地址信息





2.单片机程序， 这个程序也很简单，只要学过一些单片机程序的人应该都知道吧，串口通信，设置好通信的波特率，初始化工作做好，然后在串口中断程序里写上你要做的事情就可 以了，这里虽然说11.0592的晶振定时器初值为fd,但是如果用12m的晶振也是可以的，差距不多，没有问题。(说的不怎么专业，我也不是很专业的 人，所以请大神误喷，见笑了!)这里是修改前后的程序不一样的地方，前面的程序是单片机没接收到数据之后读取前一次的IO状态，然后改变其状态，但是测试 的时候发现读取状态有错误，估计是我的电路有问题，第一个继电器可以正常工作，第二个和第三个都有问题，当第一个关闭的时候可以打开，但是当打开的了却不 能关闭，只能用关闭所有的命令来关闭，(找了一下午也没发现问题，元件换了几个都没找到，后来放弃了)，后来就换了后面程序，直接发送状态命令，不用判断 当前的状态了，我觉得后面这种可能更好!而且实际测试的时候也可以，没有问题。(补充一下，我发现12M的晶振不能用11.0592M的数据，原因是定时 器计数产生的波特率与9600差距有点大，误差到达了8.5%左右，理论上误差要小于4%才能正常通信，所以通信有错误，虽然能通信，但是数据不对，后来 我把晶振换回来就可以了，看来要实践才知道真理。)

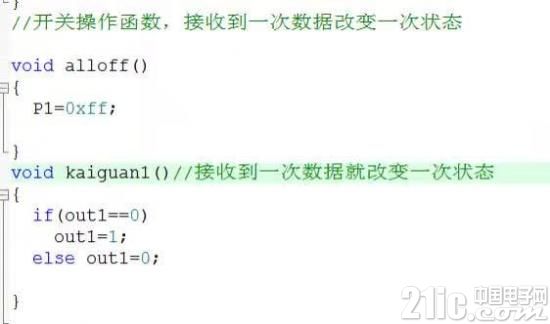

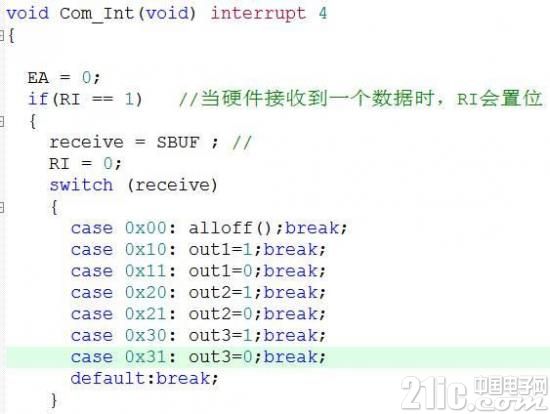

第 一、二张是修改之前的程序，有问题，最后一张是修改之后的，没有问题，后来仔细想了一下，后面一种才是正确的，前面一种的改变状态可能会出现错误，就是手 机上显示的开关是关的，然而实际电路中的电路是开着的(这也是没有数据回传的原因吧，现在只是单向的手机发，模块接的形式，以后再研究)!，但是后面一种 不会出现这个问题!

3.实物电路连接，我也是在测试，所以先用LED 等来代替继电器输出，然后才用到继电器上面。单片机直接放在我做的最小系统版上面，然后用导线来连接到蓝牙开关的小板子上，等测试无误之后再安装在上面， 不然不好写程序上去。输出接的是一个小电机，用的一个12v蓄电池代替220V电源，如果要用220V的电源，要注意安全了!提醒一下，绝缘一定要做好， 毕竟不是开玩笑的。简单说一下电路连接，首先你得需要焊接一个51单片机最小系统板，(如果这个都不会，那你需要先学习一下，不然肯定是没办法做的)然后是由三极管驱动继电器的电路，记得加二极管，不然三极管很有几率被击穿，最后是蓝牙模块与单片机的连接，电源接好，一般蓝牙模块都是宽电压的，所以直接接到5V电源上，与单片机共用电源，不用什么电压转换，很方便的，把蓝牙模块的TX与单片机的RX连接，就是P3.0那个引脚，RX接单片机的TX，就是P3.1那个引脚，至于继电器哪里你需要接成常开还是常闭的模式就你自己决定了，当然还要加一点录滤波的，因为继电器启动的一瞬间电流很大，担心是单片机死机!这些就是主要的东西了!)

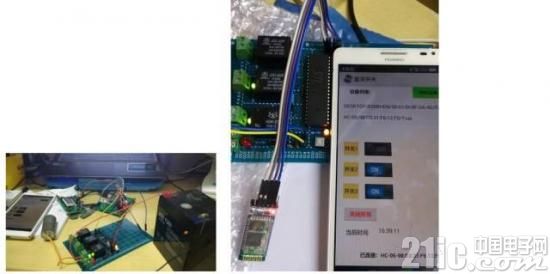

前一张是之前测试用的，后面一张是后来直接把单片机装上去的，看着没有那么乱了，可以看到，当手机上的开关23打开时，电路板上的灯23也是两的，表明继电器已经被打开了。

4.打完收工，作品完成好 了至此最简单的蓝牙开关就做好了，可以躺在床上遥控在远处的风扇了(好吧你们都用的是空调，当我没说!)，定时关机(这个功能没做，不过原理都一样，自由 发挥了)，其他神马的!

感兴趣的同学可以试一下，比如说高级一点的外网控制的，把电脑作为服务器，把蓝牙模块接好，和控制器连接起来，然后让手机与电脑通 过互联网通信，用手机给电脑发送指令，再通过电脑给蓝牙模块发送指令，比如提前开个空调什么的(提前开风扇没用，还是开你们的空调吧)，然后其他什么的东 西就自己发挥了!我想这个应该是属于传说中的物联网吧，虽然没有那么高大上，但是原理是一样的。
