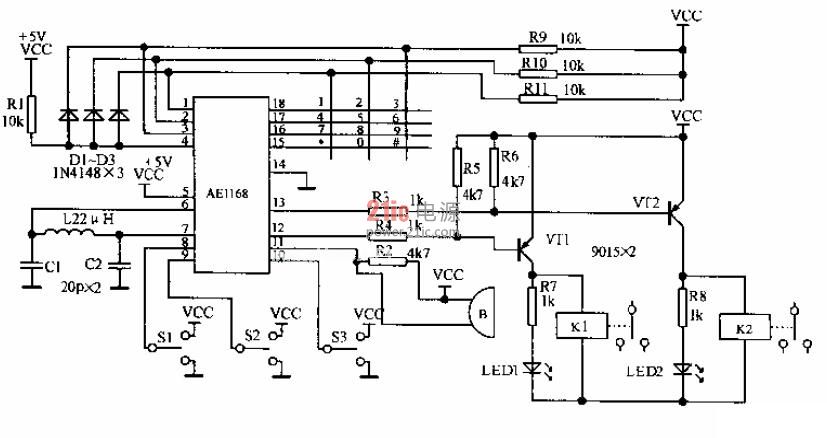

采用AE1169的增强型密码锁电路图

采用AE1168的增强型密码锁在按键按下时，AE1168通过键盘扫描，确定出相应的按键，并根据S1、S2、S3的状态，经内部逻辑分析处理后，对报警继电器K1、*继电器K2进行相应的控制。电路使用12位准键盘，其中*键表示确认;#键为清除键，如不慎输错密码，只要未按*键确认，就可按此键清除所输误码。通过切换S1、S2、S3可方便地实现多人集体*、多人单独*以及单人*的功能。
