浅谈遥控模块的使用说明 电动窗遥控模块功能详解

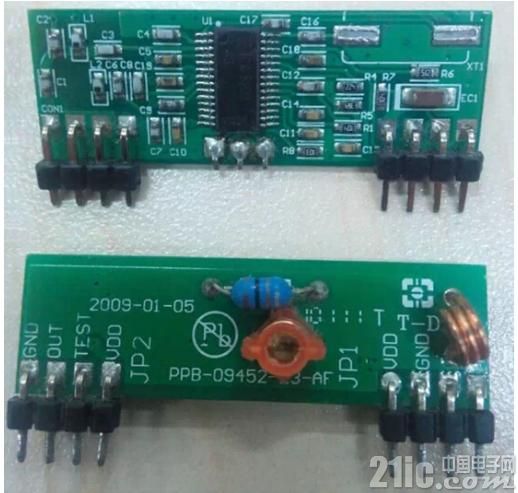

遥控模块的使用

模块必须用信号调制才能正常工作，常见的固定码编码器件如PT2262/2272，只要直接连接即可，非常简单，因为是专用编码芯片，所以效果很好传输距离很远。模块还有一种重要的用途就是配合单片机来实现数据通讯，这时有一定的技巧：

1、合理的通讯速率

数据模块的最大传输数据速率为9.6KBs，一般控制在2.5k左右，过高的数据速率会降低接收灵敏度及增大误码率甚至根本无法工作。





2、合理的信息码格式

单片机和模块工作时，通常自己定义传输协议，不论用何种调制方式，所要传递的信息码格式都很重要，它将直接影响到数据的可靠收发。

码组格式推荐方案

前导码+同步码+ 数据帧，前导码长度应大于是10ms，以避开背景噪声，因为接收模块接收到的数据第一位极易被干扰(即零电平干扰)而引起接收到的数据错误。所以采用CPU编译码可在数据识别位前加一些乱码以抑制零电平干扰。同步码主要用于区别于前导码及数据。有一定的特征，好让软件能够通过一定的算法鉴别出同步码，同时对接收数据做好准备。

数据帧不宜采用非归零码，更不能长0和长1。采用曼彻斯特编码或POCSAG码等。

3、单片机对接收模块的干扰

单片机模拟2262时一般都很正常，然而单片机模拟2272解码时通常会发现遥控距离缩短很多，这是因为单片机的时钟频率的倍频都会对接收模块产生干扰，51系列的单片机电磁干扰比较大，2051稍微小一些，PIC系列的比较小，我们需要采用一些抗干扰措施来减小干扰。比如单片机和遥控接收电路分别用两个5伏电源供电，将接收板单独用一个78L05供电，单片机的时钟区远离接收模块，降低单片机的工作频率，中间加入屏蔽等。

接收模块和51系列单片机接口时最好做一个隔离电路，能较好地遏制单片机对接收模块的电磁干扰。

接收模块工作时一般输出的是高电平脉冲，不是直流电平，所以不能用万用表测试，调试时可用一个发光二极管串接一个3K的电阻来监测模块的输出状态。

无线数据模块和PT2262/PT2272等专用编解码芯片使用时，连接很简单只要直接连接即可，传输距离比较理想，一般能达到600米以上，如果和单片机或者微机配合使用时，会受到单片机或者微机的时钟干扰，造成传输距离明显下降，一般实用距离在200米以内。

电动窗遥控模块功能

遥控模块是智能窗控制系统的模块之一(模块不可单独使用),遥控模块通过接收遥控器传送的控制信号来控制智能窗系统中的窗模块和开关模块,使用户能方便快捷的实现对指定的窗单元进行开窗、关窗、停止等动作;

A区:界面上的9组按键设置对应于遥控器上1~9号按键操作单元,每组按键可对应控制4组窗单元,单元号范围为(1~254);

B区:设备串口设为模块接入对映的端口号;

C区:本地识别码,同一个控制组内设置为相同的号码;

D区:写入参数:将参数写入模块;

读出参数:将参数从模块读出;

调入设置:调出预先保存的参数;

保存设置:保存现有参数;
