ZETA转换器电路图

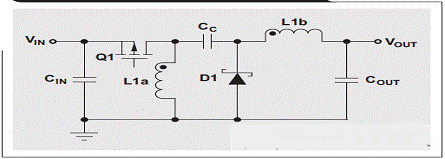

图 1 显示了 ZETA 转换器的简单电路图，其由一个输入电容 CIN、一个输出电容 COUT、耦合电感 L1a 和 L1b、一个 AC 耦合电容 CC、一个功率 PMOS FET 即 Q1，以及一个二极管 D1 组成。

图 1 ZETA 转换器的简单电路图





若想要知道各个电路节点的电压，在两个开关都为关闭状态且无开关操作时对 DC 条件下的电路进行分析很重要。电容 CC 与 COUT 并联，因此在稳态 CCM 期间 CC 被充电至输出电压 VOUT。
