实用的相序指示电路
来源:mashang发布时间:2013-05-1414浏览

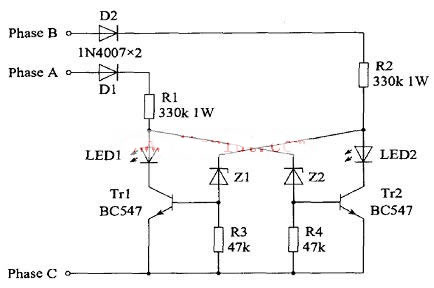

询问 AI工作原理：只有三相交流电的相序完全与图示相序相同时，发光二极管LED1和LED2才会同时发光。图中NPN型三极管Tr1和Tr2的型号是BC547，其Bcbo=50V、ICM=200mA、PCM=500mW。Z1和Z2是12V稳压二极管，其它均是普通的元件。
说明：该电路设计为与380V的三相交流电相连，务必注意安全
