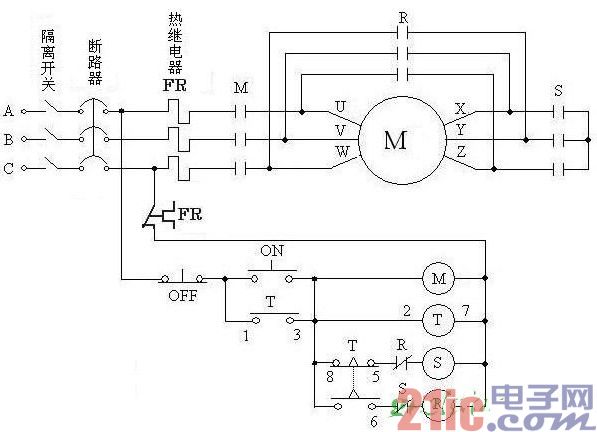

电机星三角启动原理电路图

这种Y-Δ(星三角)起动方法，目的是降低起动电流，减小对电网及共电设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。即U-Z，Y-W，X-V三个绕组的三角形接法。T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒

FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。新艺图库 126计算公式大全 838电子

起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通---完成起动

停止-按下OFF按钮断开其控制回路-完成。等待下次起动。

接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。

M为主接触器，不论在启动还是正常运转是都是接通的。

S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。

R接触器，为启动之后，把电机绕组首尾连接起来。即U-Z，Y-W，X-V三个绕组的三角形接法。

T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒

FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。电脑桌面壁纸 126计

起动过程：

合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。

当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通---完成起动

停止-按下OFF按钮断开其控制回路-完成。等待下次起动。

接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。
