基于ISL8088高效2.25MHz降压电源电路设计

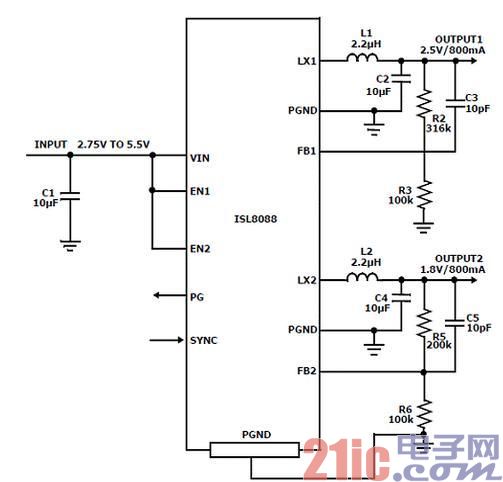

 Intersil 公司的ISL8088是双路800mA低静态电流高效2.25MHz同步降压电源稳压器，电源电压从2.75V到5.5V，工作频率2.25MHz,可使用小型低成本电感和电容，每路输出电压可低至0.6V，主要应用在DC/DC POL模块，μC/μP，FPGA和DSP电源，路由器和交换机的插入DC/DC模块，测试和测量系统，锂离子电池和条形码阅读器。本文介绍ISL8088主要特性以及应用电路，以及ISL8088 EVAL1Z评估板主要特性。

ISL8088有用户可配置的工作模式PWM模式和PFM / PWM模式。迫使PWM模式操作可以减少噪音和射频干扰而高效降低切换损失。在操作模式，渠道吸引总静态电流只有30μa因此使轻载效率高为了最大化电池寿命。ISL8088提供监控输出在升高。关闭时，ISL8088放电输出电容器。其他特性还包括内部数字软启动，使对权力序列，过电流保护，热关闭。ISL8088提供3 mmx3mm 10 Ld DFN包和1毫米最大高度。完整的转换器占地面积小于1.8平方厘米。

ISL8088 EVAL1Z评估电路设计

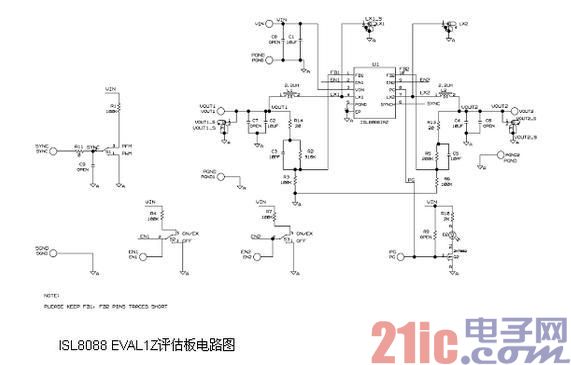

ISL8088 的EVAL1Z工具包是供个人使用，与荷载点要求应用程序采购从2.75 v至5.5 v。ISL8088EVAL1Z评估板用于演示ISL8088低静态电流模式转换器的性能。ISL8088提供3 mmx3mm 10 Ld DFN包和1毫米最大高度。完整的转换器占地面积小于1.8平方厘米。



主要特性



Power-Goods(PG)输出1毫秒的延迟，2.75 v至5.5 v电源电压，3%输出精度过热/负载/线，与Pre-biased启动输出，内部数字软启动- 2 ms，Soft-Stop输出放电期间禁用，30μa静止电源电流在烤瓷模式，选择迫使PWM模式和PFM模式，4 mhz外部同步，6.5典型μa逻辑控制关闭电流，最大占空比为100%最低辍学，内部电流补偿方式，峰值电流限制，过热保护。
