消磁电路分析（方正S790N）

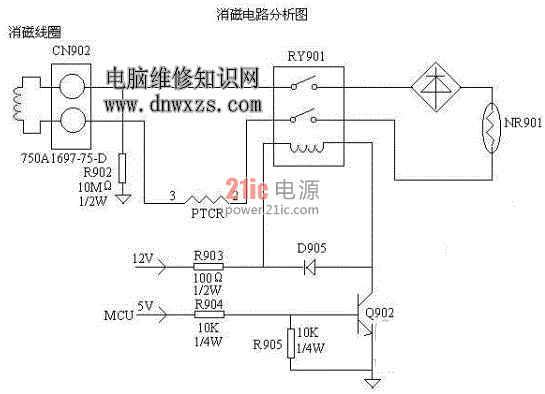

方正S790N属于较高档次大屏幕Monitor，消磁回路采用双刀双掷开关继电器消磁回路，消磁完毕后，继电器完全断开，正常工作时以防止消磁线圈中残余电流对图像的影响，见电路图。

消磁原理：如果显像管的荫罩板及钢制物件受到地磁或杂散磁场的变化而会有剩磁，衰减的交流电流通过消磁线圈后，磁性物质就沿着固有的磁滞回线充磁，经过足够周期后，随着磁场强度的逐渐衰减变为零，磁性物质的剩磁也就跟着变为零，这样就完成了显像管的消磁作用。

经过实测，在开机瞬间磁场强度可达成1800安培匝数，几秒后RY901完全关断消磁线圈与220V连接，磁场强度到0安培匝数。

方正S790N具体消磁电路工作原理：



当电源开通时，5V电源加在三极管Q902上，使三极管导通，这时继电器上的线圈有电流流过，使继电器吸合，瞬间220V通过消磁电PR901回到消磁线圈上，在消磁线圈周产生强大的交变磁场，将显像管磁性物质磁化。由于消磁电阻作用，使磁场迅速衰减到零。磁性物质剩磁一并下降为零，最后达到消磁目的。当消磁结束后，由于继电器上电感两端电流不通突变，剩余电流通过限流二极体D905放电，以保护Q902。

消磁电流波形如下：
