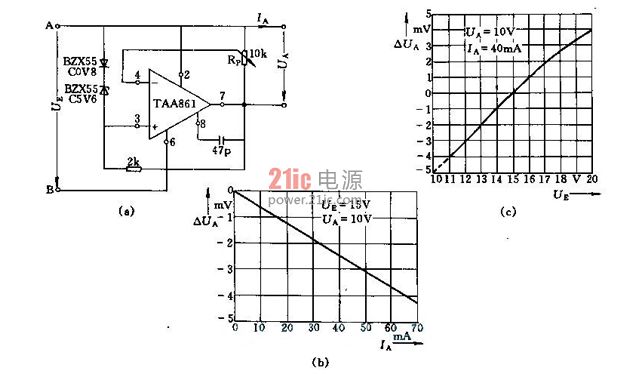

询问 AI图(a)电路输出电压由电位器Rp调节，并且具有线性调节特性。图(b)示出输出电压偏差Ua同负载电流Ia(0-70mA)的关系曲线，图(c)为同输入电压Ue的关系曲线。
主要的技术数据：
输入电压：Ue=11~20V
输出电压：Ua=8~18V
最大输出电流：Ia=70mA
电压调整率(Ue=1V,Ue=15V,Ua=10V,Ia=40mA);
负载调整率(Ia=0~60mA,Ue=15V,Ua=10V);
动态内阻：R1=60m欧
输出电压的温度系数：3~5X10-5 V/K
