4W/5V开关型稳压电路

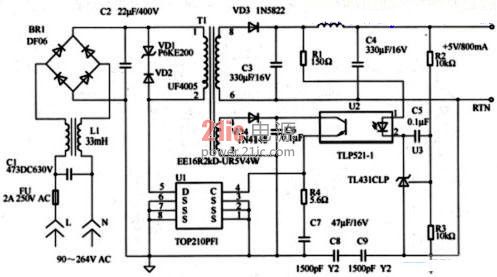

如图为4W/5V开关型稳压电路。该电路采用TOPSwitch系列的T0P100器件，TOPSwitch(Three TerminalOfflinePWMSwtich)系列器件是三端PWM开关电源，它的特点是将高频开关电源中的PWM控制器和MOSFET功率开关管集成在同一芯片上，是一种二合一器件。这大大简化了电路设计，提高了可靠性，使得电源的设计更加简单快捷。TOPSwitch器件有多种封装形式，采用DiP-8和SMD-8封装的，中间4只为空脚，可以将它们接到印制电路板的铜箔上，将芯片产生的热量直接传到印制电路板上，不必另设散热器，节省了成本。
