伴随LED照明市场高速发展，LED照明应用相关产品愈趋于轻薄短小，而且功率需求却更为强大，其中，关于散热效能要求日益严苛。另外，LED电源模块的失效率亦随着灯具材料散热效能有限而提高，因此，在LED照明控制IC相关热保护感测技术，近来成为各LED灯具设计应用之热点。

LED灯具散热问题

一般传统的LED灯具以采用铝散热材料作为灯壳，虽有良好的散热效果，但加工复杂、成本高、材质重等缺点。LED照明灯具散热原理上，需藉由物质内部传导热能的载体导热机理。

其中，金属导热佳主要是因为金属具有自由电子因而能快速传递热能;而塑料因无自由电子，分子振动困难，其热传导主要是材料本身晶格震动的结果，而声子为主要热能载荷者。

相对的，塑料灯壳在设计、性能和成本方面的其他优点，如重量轻(比铝材轻20~40%)、兼具易成形、低成本，而且最为重要的特色是因塑料不导电，具备良好的电气绝缘能力，故非隔离型LED照明驱动器采用塑料外壳已是大势所趋。

不过，一般塑料其导热效能相当差，树脂种类材料也直接影响导热好坏，一般塑料导热系数k值一般只有0.2W/(m*K)，约为金属铝之1/1000。无法有效散热及影响LED灯具可靠度。

LED灯具可靠度

可靠度的概念，最早始于二次大战，德国在研制V-1火箭时，对于每个组件的失效率直接影响整个系统的表现研究。在LED灯具的电源模块中观念相同，其中环境温度的变因更会导致降低LED灯具的可靠度，LED与驱动电路中所使用的电解电容器于可靠度评估中影响最大。

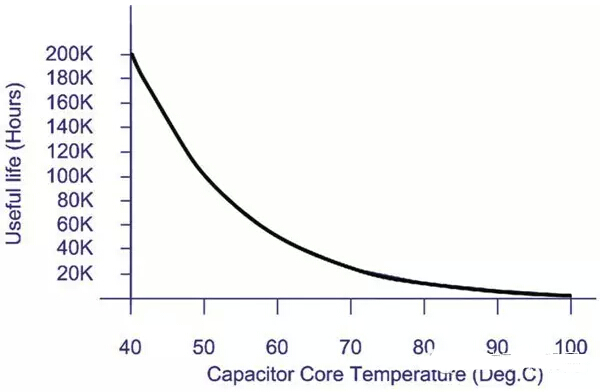

其中图1为高亮度白光LED的Tj温度与使用命关系图，从图中可知Tj温度愈低则使用寿命愈长，另外，图2电解电容器器温度与使用寿命关系图，电源模块中电解电容器使用寿命，也同样与环境温度成反比。

电解电容器毁坏甚至会导致灯具无法使用，故若灯具能随着感测环境温度有效的调整自体温度也就能延长LED灯具的使用寿命。因此，如何调整温度为LED照明应用中重要之课题。

图1LEDTj温度与使用寿命关系图

图2电解电容温度与使用寿命关系图

温度感测

感测温度的实际应用中，热敏电阻器是最为常见且容易取得的温度传感器，其中LED灯具电源模块中加入热敏电阻器作为感测温度应用具备有效且低成本的解决方案。

热敏电阻器是由金属氧化物混合后高温烧结而成。所形成的组件拥有随温度而改变电阻值的特性。

其中常见的一大类属于负温度系数热敏电阻(negativetempcoefficientthermistor)，简称NTCThermistor。其电阻值会随着温度上升而下降。

使用热敏电阻器用来作温度感测的三大优点：

1、其具备极高的灵敏度。若采用高阻值的热敏电阻器，灵敏度可高达10kΩ/°C。

2、其相对的高阻值。其在25°C时的阻值，可以横跨数百至数MΩ的选择性。其所拥有的高阻值，降低了由导线阻抗所带来的误差。

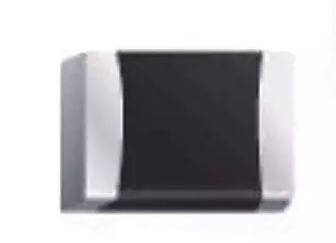

3、热敏电阻器提供多样性的组件包装，其中贴片式的极小外形包装，甚至尺寸可缩小到0201包装，如图3所示。在电路设计中可轻易Layout于需感测热源的组件周遭。

图3热敏电阻包装示意图

不过在实务应用上，使用热敏电阻器用来作温度感测，还是有其限制：

1、热敏电阻器为被动电阻器，使用上需由电流流过驱动，故有电流流过即有功率损耗所散发的热能，使用上热敏电阻器需串联大阻值的电阻器限流，以避免热敏电阻器过度自热，反应自体功耗温度，而非感测待测物的温度。

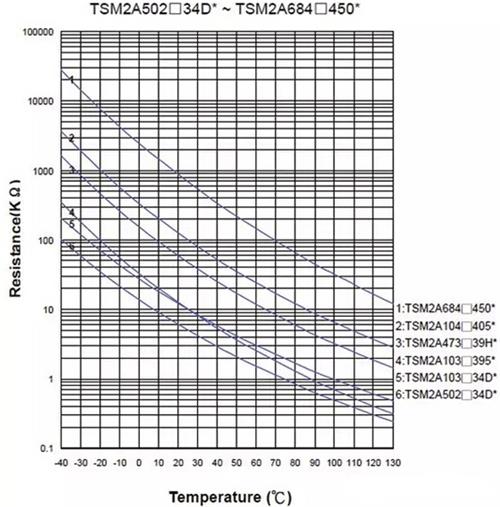

2、热敏电阻器虽拥有较高的阻值与灵敏度，但其温度特性是非线性的，其中图4为兴勤电子TSMSeries的热敏电阻阻值对温度的关系图。

如图所示，在需感测的温度范围内电阻阻值对温度变化剧烈，需并联多颗热敏电阻器或是电阻器以修饰温度斜率变化曲线，研发过程中，拉长开发时效，增加成本。

图4热敏电阻器阻值对温度的关系图

可调整过热保护功能

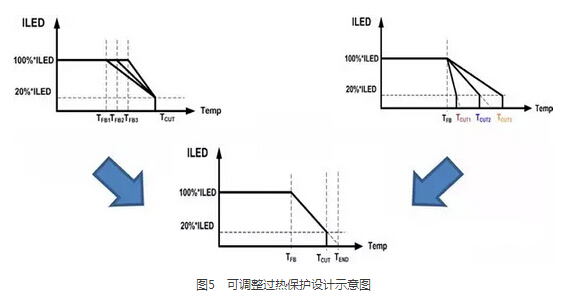

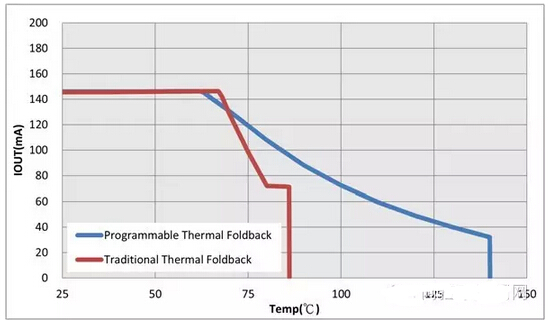

提供热保护的LED驱动IC，搭配热敏电阻器应用需具备可解决热敏电阻器自热问题等限制，另外，热保护功能的可调整性最为重要，其中包含可任意调整开启及关闭热保护功能的输出电流调节起始点(TFB)及输出电流截止点(TCut-off)以供电路设计，图5为可调整过热保护设计示意图。电路开发阶段可以任意调整过热保护功能。
