交流稳压器电路图

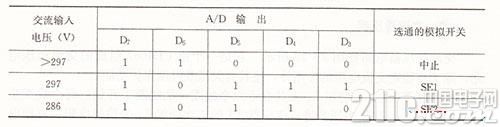

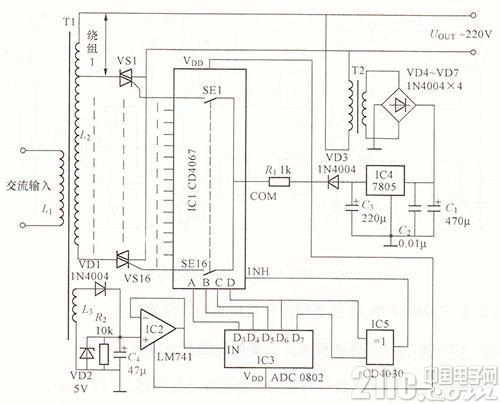

交流稳压器电路如图所示。它是一个由CD4067组成的交流稳压电路,除了有稳定交流电压的作用外,还具有欠压及过压保护功能。变压器T1的二次绕组L2上共有十六个线圈,从线圈1开始,每个线圈步进一级,便会有11V电压步进。变压器T1的二次绕组L3为取样电阻,取样电压经Ⅵm、G整流滤波,由℃2隔离后,送人A/D转换器r3,将取样模拟量变为五位二进制数码输出,IC3高五位D7~D3战的输出经异或门IC5或直接输给模拟开关集成电路IC1。此时,IC1根据选通数码指令,使16选1模拟开关对应的一个选通,并触发对应的晶闸管导通。交流输人电压与数码指令及模拟开关闭合的关系见表。不难看出,当交流电压发生变化时,电路可通过模拟开关自动调节输出电压,使其稳定在220V左右。



当交流电压大于297V或小于132V时,模拟开关IC1将终止选通,晶闸管VS1~VS16均处于截止状态,交流输出电压回路被切断,起到了过压或欠压保护作用。
