延时自动断电开关电路图

许多电子仪表不具各延时自动断电开关,致使仪表常因忘记关闭电源而造成电池耗尽影响仪器的正常使用。延时自动断电开关可较好地解决上述问题,电路可附加在仪表上使用。

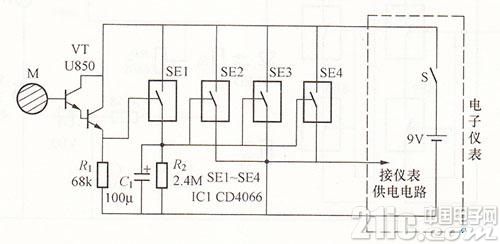

延时自动断电开关电路如图所示。使用时打开原电子仪表上的电源开关S,此时由于切断了原有仪表供电电路而改为由模拟开关SE2~SE4供电,故仪表不会工作。当人手不触摸金属板M时,达林顿管VT处于截止状态,其发射极为低电位,IC1中SE1~SE4的控制端均处于低电平,SE1~SE4均关断,仪表不被加电。当用手触摸金属板M时,人体感应信号加在VT的基极,致使VT导通,发射极电位提高,SE1闭合,+9V电源电压经SE1向C1充电,使C1两端瞬间达到接近9V的电压,该电压使SE2~SE4接通,向电子仪表供电。停止触摸金属板M后,VT截至,SE1断开,C1开始经R2放电,经过一定延时后,C1两端的电压降落到SE2~SE4的控制端启控电压(约1.5V)以下,SE2~SE4断开,电子仪表因断电而停止工作。再次触摸M,则电路将重复上述工作过程。
