采用低功耗压阻检测IC设计便携式输液泵

　　在医疗应用中，输液泵负责向病人循环系统输液。输入剂量应当低至100μL。通过测量液体压力可以对输液速度进行控制。便携式输液泵的一个重要特点是电池寿命的长短，因此低功耗元件与省电都是该系统所期望的特性。

　　解决方案

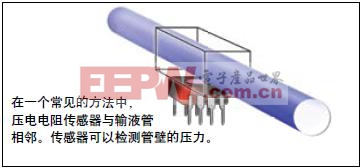

　　压阻传感器由位于p衬底或n衬底中简单的双接触区扩散n阱或p阱构成。著名的惠斯通电桥就是利用压敏电阻的高级压力传感器。这个结构可以测量桥式电路两臂平衡时的未知电阻，其中一个臂包括未知元件。激励电压或激励电流被施加于桥上。施加到压电元件的压力可以改变该电阻，因此产生电压变化。

　　ADI公司推出的AD627是一款微功耗集成仪表放大器，提供轨到轨输出摆幅，采用单电源或双电源(+2.2V至±18V)供电。它可以测量差分电压，最大工作电流仅为85μA。它非常适合便携式输液泵，允许较长的电池寿命。AD627具有低失调电压、低失调漂移与低增益误差，从而使误差最小。在AD627的参考引脚施加低阻抗电压源可以改变输出电压。输出信号以输入引脚电压和REF引脚的外加电压的电压差的形式出现。ADR36x系列微功耗、高精密带隙电压基准源采用获得专利的温度漂移曲率校正技术，利用最小电源电压(300mV)以上的输出提供稳定的输出电压。其设计先进，不需要外部电容，可以进一步减小电路板空间并降低系统成本，非常适合采用电池供电的设备。
