稳压电源详细电路图

 一、稳压电源

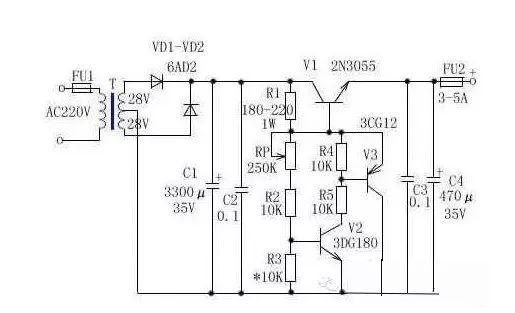

1、3～25V电压可调稳压电路图

此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理： 经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这 时V1、V2、 V3的发射极和集电极电压不再变化(其作用完全与稳压管一样)。调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

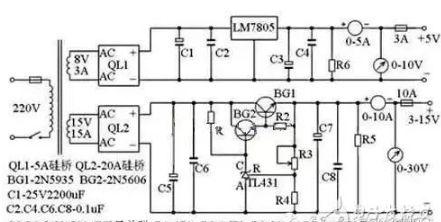

2、10A3～15V稳压可调电源电路图

无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

工程师必阅：稳压电源、DC-DC电源、开关电源等详细电路图

二、开关电源

UC3842工作原理

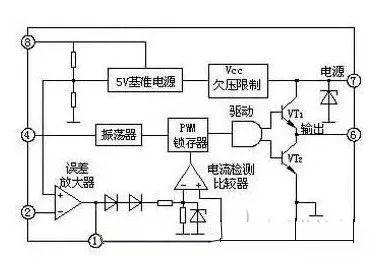

下图为UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：

①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性;

②脚是反馈电压输入端，此脚电压与误差放大器同相端 的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度;

③脚为电流检测输入端， 当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态;

④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决 定，f=1.8/(RT×CT);

⑤脚为公共地端;

⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ;

⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW;

⑧脚为5V 基准电压输出端，有50mA 的负载能力。
