如何计算光敏电阻光耦的响应时间?

在一些电路中，光耦的响应时间是非常重要的一项参数指标。但对于一些新手来说，针对光耦的响应时间计算却不是那么容易进行的。针对于此，小编特意为大家整理了有关光敏电阻光耦驱动的响应恢复测量电路设计，感兴趣的朋友快来看一看吧。

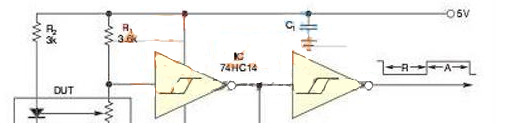

图1

这个电路是可以用于测量光敏电阻型光耦的启动与恢复时间(图1)。这些光耦器件普通用于音频紧缩器或音量节制电路。本设计运用了一只振荡的施密特触发器，在其反应回路中有光耦DUT(待测器件)。光敏电阻与电阻R1组成一个分压器，节制施密特触发器的输入。光耦的LED衔接到触发器的输出端。用示波器或数字万用表就可以测量输出脉冲的周期。负输出脉冲的周期等于开关导通工夫，或启动工夫。正脉冲的周期则等于开关断开工夫，或恢复工夫。启动与恢复工夫取决于R1的值;改动R1的值就可以察看到两个工夫。运用图1中的元件值时，输出脉冲的周期为启动工夫0.15ms，恢复工夫为2.7ms。

图1，在振荡电路的反应回路中参加一个光敏电阻，就可以测出光耦的上升工夫和下降工夫。

在振荡期间，光敏电阻的阻值从RP1变化至RP2。电路根据R1、电源电压，以及施密特触发器阈值电压，扫过这些光敏电阻值，如下式：RP1=R1×VT2/(VCC-VT2)，以及RP2=R1×VT1/(VCC-VT1)，其中，VT1为施密特触发器的正向阈值电压，VT2为负向阈值电压。

采用74HC14逻辑系列器件时，可以从数据表中找到阈值电压以及电源电压，从而按下式得到典型值：VT1=0.53×VCC，以及VT2=0.31×VCC。用5V电源电压时，解出下列方程可得光敏电阻的区间为：RP1=0.45×VR1，以及RP2=1.13×VR1。

这种方法可以挑选一个R1的值，使光敏电阻的区间适合于设备。另外，还可以改变电阻R2的值，这样可以观察到DUT的LED电流-启动时间的关系特性，而不会影响恢复时间。注意，R2限制了通过LED的电流;如果其阻值过大，则振荡将不会发生。

这种电路可以配合由绿色超亮LED和MPY7P光敏电阻组成的光耦。最近的一个设计实例虽然详细，但却缺少了响应时间的数据。

通过以上的介绍可以看到，此种方法拥有能够直接观察DUT的LED电流而不会影响恢复时间的特点。此外，其光敏电阻区间也能够适用于较多的设备当中，非常方便开发者进行使用。正为光耦响应时间而疑惑的朋友，不妨花上几分钟来阅读本文，相信会有意想不到的收获。
