功率MOSFET在集成驱动电路中的设计应用简析

功率MOSFET目前在一些大中型开关电源的驱动电路中得到了广泛的应用，此前我们曾经为大家总结了几种MOSFET在驱动电路中的常见应用方式，在今天的文章中，我们将会就功率MOS管在集成芯片UC3724/3725构成的驱动电路中的设计应用实例，展开详细介绍。

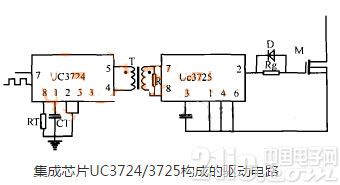

集成芯片UC3724是一种比较常见的驱动芯片，常见于家电、小功率电源的应用中。下图所展示的是一种利用UC3724/3725构成的驱动电路结构。

在上图所展示的驱动电路中，集成芯片UC3724所担任的主要作用是用来产生高频载波信号，载波频率由电容CT和电阻RT决定。一般载波频率小于600kzH，其芯片的4脚和6脚两端产生高频调制波，经高频小磁环变压器隔离后送到UC3725芯片7、8两脚经UC3725进行解调后得到驱动信号，而UC3725内部有一肖特基整流桥同时将7、8脚的高频调制波整流成一直流电压供驱动所需功率。

一般来说，在这种驱动电路的设计和应用中，MOSFET的转化效率直接关系到驱动功率是否达到工作要求，因此需要慎重选择。在上图所展示的这一利用集成芯片UC3724/3725构成的驱动电路中，载波频率越高驱动延时越小，但太高抗干扰性变差。隔离变压器磁化电感越大磁化电流越小，UC3724发热越少，但太大使匝数增多导致寄生参数影响变大，同样会使抗干扰能力降低。故根据实验研究得出，对于开关频率小于100kHz的信号一般取(400一500)kHz载波频率较好，变压器选用较高磁导如SK、7K等高频环形磁芯比较好。

这种使用MOSFET进行功率转化的驱动电路，在实际的应用方面仅适合于信号频率小于100kHz场合，因信号频率相对载波频率太高的话，相对延时太多，且所需驱动功率增大，UC3724和UC3725芯片发热厉害温升较高，故100kHz以上开关频率仅对较小极电容的MOSFET才可以。对于kIVA左右开关频率小于100kHz场合，它是一种性能良好的驱动电路。该电路具有以下特点：单电源工作，控制信号与驱动实现隔离，结构简单尺寸较小，尤其适用于占空比变化莫测或信号频率也变化的场合。
