如何使用CCG3PA控制器设计Type-C充电器和移动电源?

同时，赛普拉斯的攻城狮也对网友的提问进行了解答。为了帮大家划出重点，我们对问答的内容进行了整理，希望能给大家一些启发。

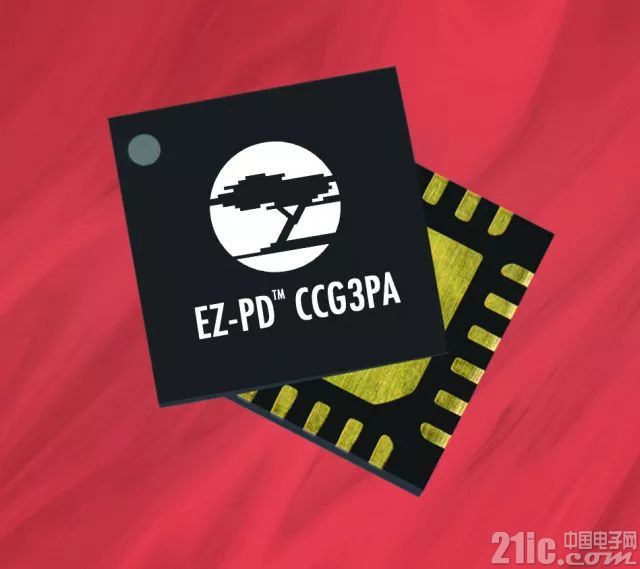

CCG3PA控制器长这样

USB Type-C与PD协议相关

1

相比传统的USB接口，Type-C的优势有那些?

正反插、高功率(100W)、高数据通信、视频信号传输等 一根线搞定。还支持电源和数据角色协商切换等。

2

Type-C接口所允许的最大电流是多大?USB PD协议最大输出能达到多少瓦?

标准Type-C接口允许的规格是为5V 3A。 如果采用PD，则可以升压到20V 5A(100W), USB PD的标准协议定义了15W、27W、45W、60W和100W，最大支持20V 5A也就是100W。

3

USB PD和USB Type-C的不同之处是什么?

Type-C是接口， PD是在这个接口上跑的通信协议

产品和认证相关

1

与市场同类产品相比，Cypress Type-C控制器芯片的优势是什么?

Cypress Type-C系列控制器的兼容性、稳定性得到了市场的广泛认可。同时，Cypress是拥有USB Type-C和PD协议认证最多的供应商。

2

Cypress可以协助进行USB-IF认证吗?是否收费?

使用Cypress的产品，我们会提供USB-IF认证的支持，并且不收取相关费用。

3

Cypress的控制器支持哪些快充协议?

传统协议而言，目前支持BC1.2、高通QC、Apple充电， 华为FCP和 三星AFC。当然也支持PD快充，QC4.0 新标准。

4

Cypress是否会推出低端的Power Adapter芯片?比如去掉高电压的PPS调节或者Flash更小的芯片。很多其他品牌的芯片只用16KB的ROM，而Cypress用了64KB的Flash ROM。

我们认为，低于32K的Flash 无法装下全功能的PD3.0协议和自行开发的程序，因此需要更多的空间。 也有可能未来等协议完全稳定下来，做低成本的方案。但是成本低了，灵活性就会损失。

5

CCG3PA集成了哪些保护功能?

具备过压，过流，短路保护





CCG3PA控制器架构图长这样

USB Type-C与PD协议相关

1

把CCG1 Type-C控制器转换成支持 Type-C 线缆应用的 CCG2 Type-C 控制器后，可以减少多少外部组件?

对于规模更大的线缆厂商来说，推荐选用CMG1以实现更好的成本控制(仅需3个贴片电容)。相对较旧的CCG1控制器，目前99%的厂商选用CCG2控制器.

2

一条USB Type-C 线缆需要多少个CCG2控制器?

EMAC线缆需要1个或者2个CCG2控制器，取决于线缆的设计需求。

3

CCG3PA休眠功耗问题有什么好的解决办法?目前休眠功耗在250μA以上，唤醒后功耗在700μA以上。

CCG3PA有Deep sleep的API可供调用，如果想测试最低静态功耗，建议在进入Deep sleep之前将不必要的外围电路设置为高阻态(GPIO/I2C/UART、PWM等等)。

4

购买开发板，是否有配套的软件?开发程序有没有模板参考?

开发板和SDK的代码是配套的， SDK的代码可以直接在开发板上跑。所有参考设计均提供代码， 可以直接编译开发。

5

Creator用哪个版本?4. 2版本和3.x版本的区别是什么?

CCG2 的工程使用3.3版本， CCG3PA的工程使用4.1或者4.2版本。

6

目前的快充功率都比较大，一般用原装的数据线都会导致充电器发热，不论是移动电源还是适配器，都需要考虑温度的监测，Cypress是否考虑到这一点?

SDK里面含有所有Type-C PD的库函数，工程师只需要调用就可以了。关于散热问题，Cypress与合作伙伴有非常多的经验，只要转换率高、布线合理，这个问题就可以解决。PD芯片和相关的器件不会带来更多的发热。

7

Cypress的PSoC集成度很高，如何控制它的功耗?

arm的内核有低功耗的模式，在没有PD沟通的时候，它会关闭未使用的模块。

8

Cypress的USB Type-C控制器有哪些设计资料和参考设计方案?





看完这些知识点，你是不是也跃跃欲试了呢?快来使用赛普拉斯CCG3PA控制器设计你的专属电源吧!点击阅读原文，购买赛普拉斯CCG3PA评估套件!

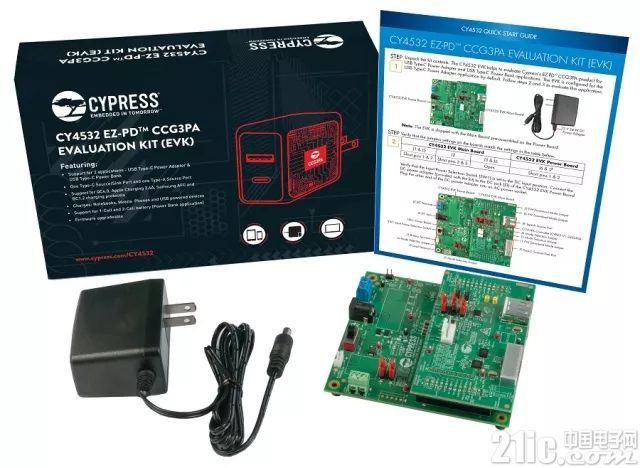

CCG3PA的评估套件
