立体声编码器电路解说

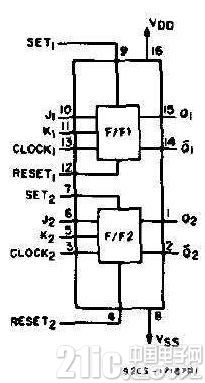

电路原理 图IC1-4069中Y1、Y2组成一个频率为76KHZ的振荡器，经Y3-Y6隔离整形后，送入IC2双JK触发器CD4027组成的二组分频电路，产生对称的 /-38KHZ和19KHZ的方波，其中 /-38KHZ的方波用于控制IC3模拟开关CD4066，对输入的立体声音频信号进行开关调制后与19KHZ用为频信号混合再经三极管9014隔离后送入调频调制器。调频调制器电路可参见本站中的各种调频发射电路。





按图接上调频调制器和五伏电源，用万用表测IC1CD4069各脚和IC2 CP、Q、Q、各脚，应为电源电压的一半，说明振荡器已经起振。如果有数字频率计，测IC1输出频率，调节RW1使频率为75KHZ /-10HZ即可。如无，可先调准收音机，RW2调好一半后，再调RW1，使收音机立体声指示灯亮，且扬声器中无庙频啸叫声。再从输入端送入立体声音频信号(1.5Vpp，可用功放输出)，此时就能在收音机中收到立体声广播。输入信号也可以从线路中取得，但此时R7应相应改变。最后还可以调R7使高频噪声最小，其实R6、R7就相当于BA1404中的13、14脚中的外部元件，是导频信号和复合信号混合电路，然后输入到放大器中，本电路中的就是9014，而BA1404中就从12脚进入，我觉得本电路也有很多地方待改进的，有兴趣不妨开发一下它。
