elmos推出热电偶信号直接处理方案

德国elmos公司日前宣布推出基于E931.18产品的热电偶的传感器信号处理器应用解决方案。方案专为热电偶传感器和微控制器或处理器之间的连接而开发，设计师无需再对模拟信号进行处理。单片机可通过单线DOCITM(数据输出，时钟输入)的方式和E931.18实现连接。此外，该应用方案还内置EEPROM，可用于芯片校准和识别功能。





热电偶传感器直接与E931.18的模拟输入连接，传感器的模拟信号被转换为17位的数字信号并通过DOCITM接口传输至外部单片机，芯片的工作电压低至2.7V。各种设备可以同时安全地使用。该方案可实现高精度温度测量和分析，测量误差小于0.02K。

E931.18可广泛应用于紧凑型耳温枪、高精度远程温度测量或红外测温仪。

芯片特点

直接连接至热电偶

温度测量

内置EEPROM，用于校准和识别功能

差分模拟输入

数字信号处理(DSP)

单线通讯接口(DOCITM)

工作电压低至2.7V

低功耗

高动态范围

高电源抑制

典型应用

紧凑型耳温枪

高精度远程温度传感器

红外测温仪

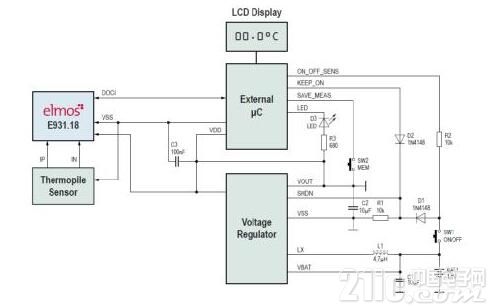

典型应用电路







关于艾尔默斯半导体

艾尔默斯半导体公司(elmos)成立于1984年，长期致力于研发、生产基于半导体技术的系统解决方案，拥有丰厚的技术资源与设计经验。技术领域涉及混合信号技术、电机控制技术、传感、光电技术领域，可为用户提供量身定制的产品设计服务。产品主要应用于汽车、工业控制、医疗设备、安防系统等领域。
