三端稳压器7805接线图分析

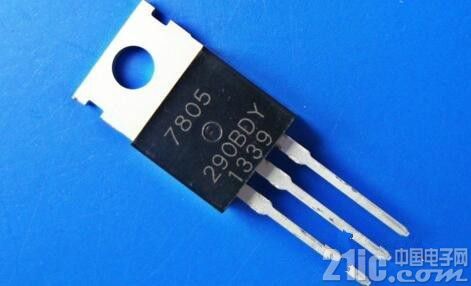

7805外形结构

电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。　　用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。





7805引脚图及稳压电路图

7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别，用的最多的还是lm7805，下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路。

三端稳压器7805接线图分析





其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路。

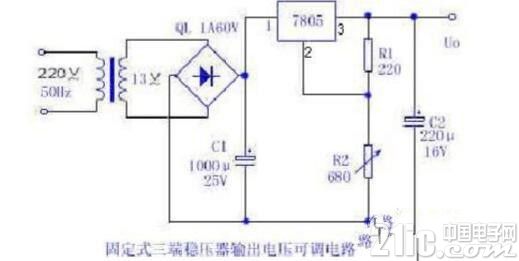

图2 7805稳压电路

上图中，变压器、整流桥将220V交流变换成13V直流。R1用220Ω，R2用680Ω的这个是用来调节输出电压的。输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

7805典型应用电路图：

78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。当输出电流较大时，7805应配上散热板。

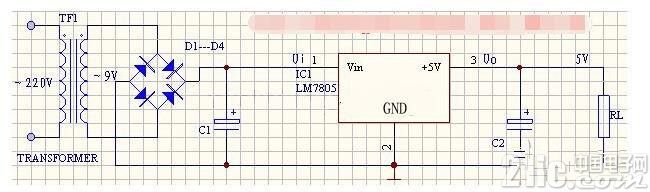

图3 7805应用电路图：

下图为提高输出电压的应用电路。稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电 压与稳压二极管VC1稳压值之和。VD2是输出保护二极管，一旦输出电压低　　于VD1稳压值时，VD2导通，将输出电流旁路，





图4

保护7800稳压器输出级不被 损坏。

78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。当输出电较大时，7805应配上散热板。

为输出电压可在一定范围内调节的应用电路。由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。调节电位器RP，即 可一定范围内调节输出电压。当RP=0时，输出电压Uo等于78XX稳压器输出电压;当RP逐步增大时，Uo也随之逐步提高。

下图为扩大输出电流的应用电路。VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。R1为偏置电阻。该电路最大输出电流取决于VT2的参数。
