IC设计常见的异步电路处理故障

0.引言

大四保研到实验室正好碰到师兄师姐们找工作，听到的一些面试常问的内容就是“跨时钟域”、”异步处理“、”异步FIFO“等。然而我看的一些经典的书籍都是这样说的”异步电路很难设计，最好全部使用同步技术进行设计，所有寄存器器使用一个全局时钟驱动“。可在实际项目中，我又发现现代芯片设计中很难只使用一个时钟，时钟分频逻辑、时钟选择多路器，除了多时钟，有时还必须在两个不同的时钟间传递数据。也就是异步电路处理问题(两个没有特定关系的时钟传递数据被认为是异步的)。”异步电路很复杂“会有很多设计的不确定性。

1.亚稳态

时序逻辑中大量使用D触发器，D触发器的一般结构是：两个串联的反相器加两个传输门构成锁存器，两个锁存器串联构成D触发器。D触发器是一种双稳态电路，两个稳定状态”1“、”0“。两个反向器构成的反馈回路可能会产生亚稳态。

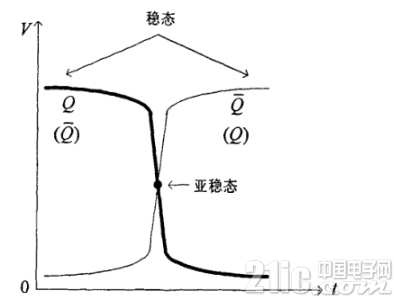

图 1-1 两个反向器反馈回路输出特性

IC设计常见的异步电路处理故障

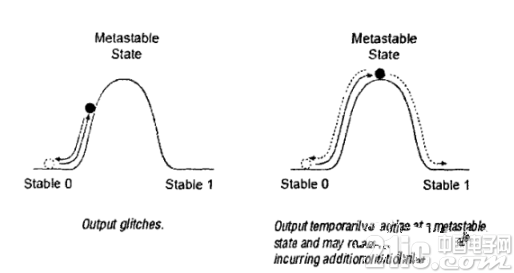

如图1-1所示，当电压处于两个曲线的交叉点时，在没有任意外部干扰的情况下，电路将保持此状态不变，也就是进入了亚稳态。实际电路不可能完全没有外部干扰，在外部干扰下，电路可能会重新趋于一个稳定状态。(ps：从特性曲线看，如果上升和下降斜率越大，电路能越快从亚稳态电路中恢复过来。)图 1-2 双稳态图示





建立时间保持时间

建立时间：为了保证触发器可靠的接受输入数据，数据需要在时钟上升沿到来之前保持稳定的最小时间。

保持时间：时钟有效沿后，数据还需要保持的最小时间。

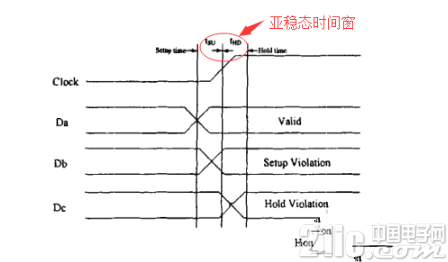

图 1-3 建立保持时间与亚稳时间窗





建立时间保持时间方程

Tco+Tcomp+Tsu<=T+Tskew;

Tco+Tcomp>=Thd+Tskew;

亚稳态

如果不能满足最小建立时间或最小保持时间，DFF输出将是不定状态，或在高低电平之间震荡，几进入亚稳态。

亚稳态：指触发器无法在某个规定的时间段内达到一个可确认的状态。但触发器进入亚稳态时，既无法预测改单元输出电平，也无法预测何时才能稳定在某个正确电平上。

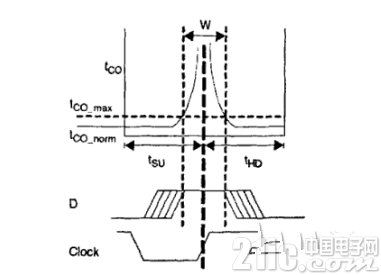

图 1-4 亚稳态时间窗





如图所示，当在输入数据在亚稳时间窗变化时，Tco增大，在Tco_max之后还没有稳定的情况就是亚稳态。[!--empirenews.page--]

2.异步数据传输

异步数据传输可能导致亚稳态，如图2-1所示

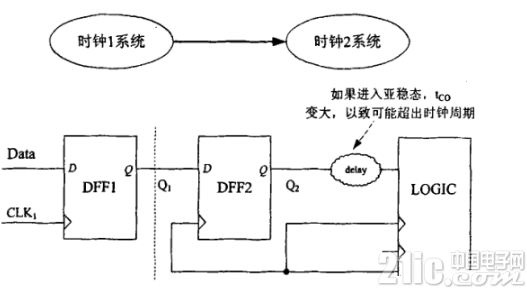

图 2-1 异步数据传输





两个时钟CLK1和CLK2没有相关性，无法保证DFF1的输出在DFF2上能满足建立保持时间。CLK1的数据传输到CLK2上可能发生以下情况：

1)满足建立保持时间，数据正确接收

2)实际的建立时间小于临界时间点，数据无法接收3)数据实际建立时间不满足建立时间，但大于临界时间点，数据Tco增大。

4)数据越接近临界时间点变化，延时时间越大，相差很小时，输出无法预测，噪声可使结果出现随机性。

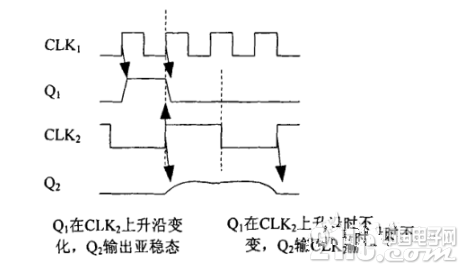

图 2-2 异步传输亚稳态时序





在CLK1和CLK2没有任何关系的情况下，Q1可能在CLK2上升沿的任何时候跳变，DFF2输出必定有一定的概率进入亚稳态，一旦DFF2进入亚稳态，Tco增大，当Tco增大到大于T+Tskew-Tcomb-Tsu时，DFF2到DFF3会产生建立时间违例，从而产生亚稳态传播。

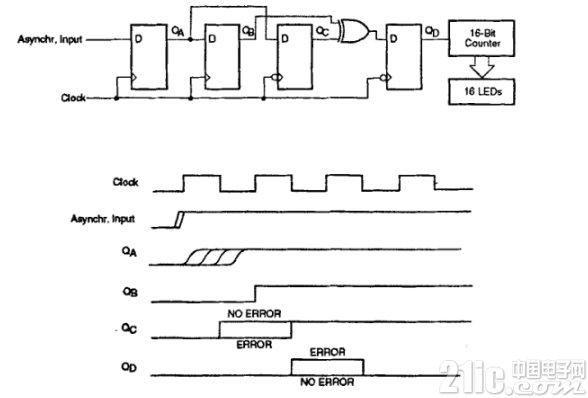

图 2-3 亚稳态测量电路





通过改变时钟周期，可测得一系列不同Tco的MTBF值。

3.异步处理电路

针对不同的异步数据可以采用不同的同步处理方式。

1)电平信号：多级串联的DFF(2级以上)。

2)脉冲信号：

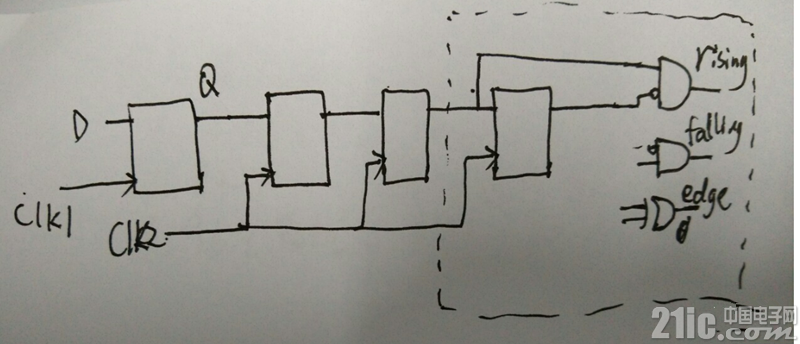

①在慢时钟到快时钟域传递，且连个时钟相差比较大时，慢时钟的脉冲可以被快时钟当做电平，使用电平同步技术同步后，在采用边沿检测电路即可得到相应的脉冲信号。





②快时钟到慢时钟，使用脉冲同步器，下图给出了两个电路，不归0翻转电路，反馈清0电路IC设计常见的异步电路处理故障

3)多bit数据：使用握手协议或者异步FIFO。在握手协议中，异步的REQ/ACK需要使用上述同步技术进行同步处理，异步FIFO也是如此。关于FIFO涉及的内容比较多，后续专门讲解。
