要点2：降低电容的ESL(等效串联电感)

去耦电容的有效使用方法的第二个要点是降低电容的ESL(即等效串联电感)。虽说是“降低ESL”，但由于无法改变单个产品的ESL本身，因此这里是指“即使容值相同，也要使用ESL小的电容”。通过降低ESL，可改善高频特性，并可更有效地降低高频噪声。

即使容值相同也要使用尺寸较小的电容

对于积层陶瓷电容(MLCC)，有时会准备容值相同但尺寸不同的几个封装。ESL取决于引脚部位的结构。尺寸较小的电容基本上引脚部位也较小，通常ESL较小。

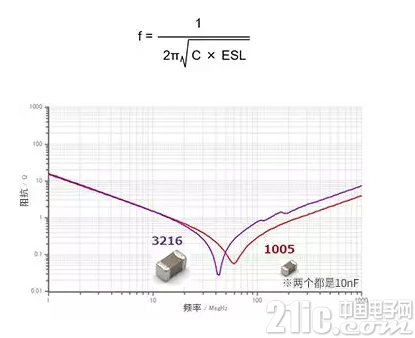

下图是容值相同、大小不同的电容的频率特性示例。如图所示，更小的1005尺寸的谐振频率更高，在之后感性区域的频率范围阻抗较低。这正如在“电容的频率特性”中所介绍的，电容的谐振频率是基于以下公式的，从公式中可见，只要容值相同，ESL越低谐振频率越高。另外，感性区域的阻抗特性取决于ESL，这一点也曾介绍过。





关于噪声对策，当需要降低更高频段的噪声时，可以选择尺寸小的电容。

使用旨在降低ESL的电容

积层陶瓷电容中，有些型号采用的是旨在降低ESL的形状和结构。

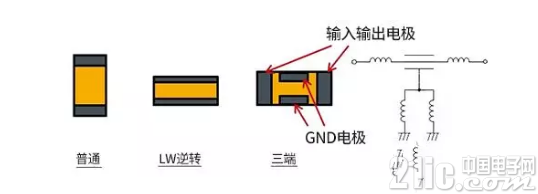

如上图所示，普通电容的电极在短边侧，而LW逆转型的电极则相反，在长边侧。由于L(长度)和W(宽度)相反，故称“LW逆转型”。是通过增加电极的宽度来降低ESL的类型。

三端电容是为了改善普通电容(两个引脚)的频率特性而优化了结构的电容。三端电容是将双引脚电容的一个引脚(电极)的另一端向外伸出作为直通引脚，将另一个引脚作为GND引脚。在上图中，输入输出电极相当于两端伸出的直通引脚，左右的电极当然是导通的。这种输入输出电极(直通引脚)和GND电极间存在电介质，起到电容的作用。

将输入输出电极串联插入电源或信号线(将输入输出电极的一端连接输入端，另一端连接输出端)，GND电极接地。这样，由于输入输出电极的ESL不包括在接地端，因此接地的阻抗变得非常低。另外，输入输出电极的ESL通过在噪声路径直接插入，有利于降低噪声(增加插入损耗)。

通过在长边侧成对配置GND电极，可抑制ESL;再采用并联的方式，可使ESL减半。

基于这样的结构，三端电容不仅具有非常低的ESL，而且可保持低ESR，与相同容值相同尺寸的双引脚型电容相比，可显着改善高频特性。

关键要点：

去耦电容的有效使用方法有两个要点：

①使用多个电容，②降低电容的ESL。

通过降低电容的ESL，可改善高频特性，并可更有效地降低高频噪声。

有的电容虽然容值相同，但因尺寸和结构不同而ESL更小。
