8张图，让你彻底理解三极管的开关功能

三极管除了可以当作交流信号放大器之外，也可以作为开关之用。严格说起来，三极管与一般的机械接点式开关在动作上并不完全相同，但是它却具有一些机械式开关所没有的特点。

为了很好的理解三极管的开关功能，下面以8个实例图片，生动的阐述三极管作为开关的功能。

期待大家回复讨论分析各个电路。

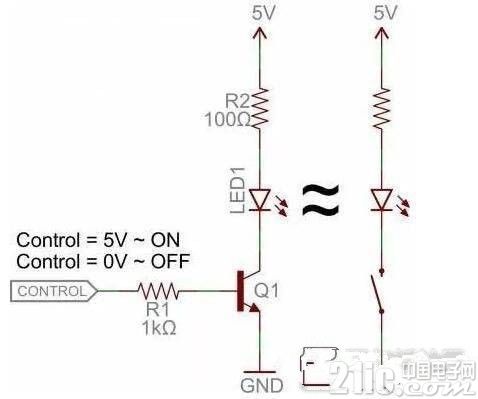

1、低边开关

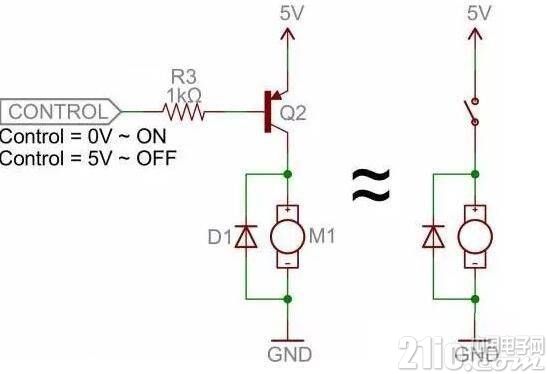

2、高边开关

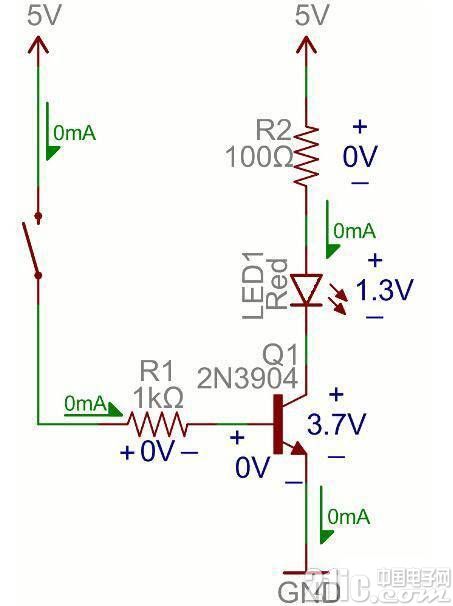

3、基极电阻





4、非门电路





5、与门

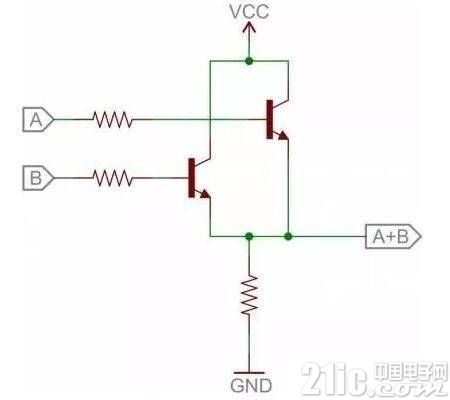

6、或门

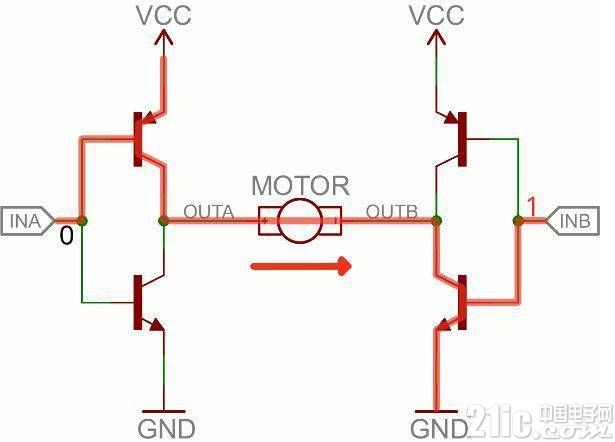

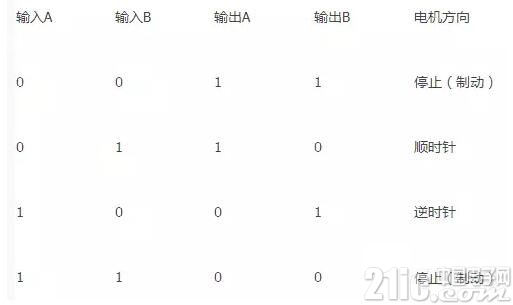

7、H桥

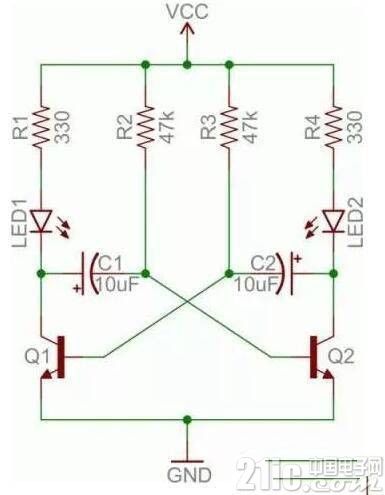

8、振荡器
