功能
• 宽4.5V至28V工作输入范围
• 100mΩ / 50mΩ 低RDS（ON）内部电源MOSFET
• 2A连续输出电流
• 500KHz开关频率
• 输出可从 0.6/0.8/0.765V 调节
• ECOT PSM 模式控制，快速瞬态响应
• 无需肖特基二极管
• Hiccup模式的短保护
• 内置过流限制
• 综合内部补偿
• 内置过电压保护
• 热力停机
• PFM 轻载高效模式
• SOT23-6封装版本
• 内软启动
• -40°C至+85°C温度范围
应用
• 汽车系统
• 打印机系统
• 网络终端设备
• 工业电力系统
• 安防监控摄像机
• 分布式电力系统
描述
• RY9320 是一款高频、同步、整流、降压、开关模式转换器，内置功率 MOSFET。它提供了一个非常紧凑的解决方案，可在宽输入电源范围内提供 2A 连续输出电流，具有出色的负载和线路调节性能。 ECOT PSM 控制操作提供了极快的瞬态响应和易于设计的环路，以及非常严格的输出调节。
• RY9320仅需少量现成外部组件，且采用节省空间的SOT23-6封装。

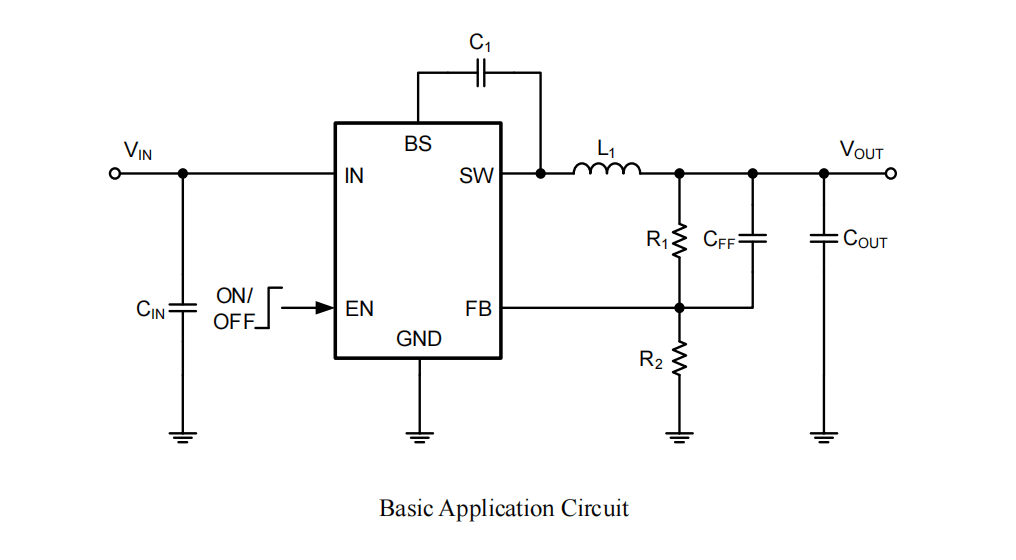

典型应用电路
文章配图-2

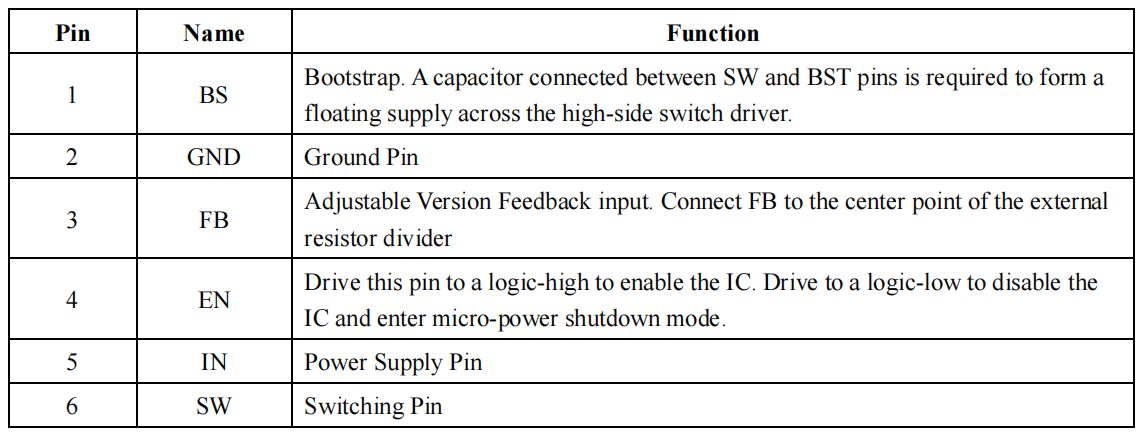

引脚配置
文章配图-3
