220v转12v稳压电源电路分析

220v转12v电源经常会用到，这里给大家分享三种，一种是220v转12v开关电源电路图，一种是220v转12v稳压电源电路图，一种是220v转12v电路图。

220V转12V开关电源有很多种，有分立元件的，有集成电路的，集成电路又有好多种。开关电源除输出的电压不一样，功率不一样(输出电流不一样)外，原理基本上差不多，手机充电器、电磁炉、DVD、彩电、彩显等都采用开关电源。

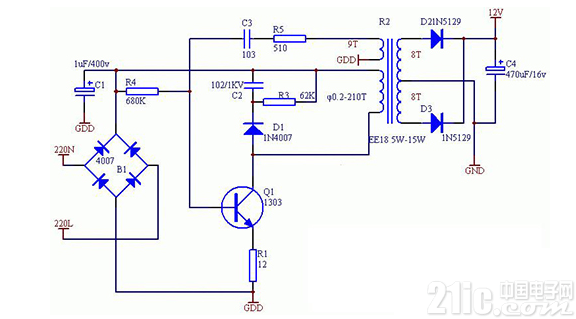

220V转12V开关电源电路图

调整C3和R5使振荡频率在30KHz-45KH.

输出电压需要稳压。

输出电流可达约500mA，有效功率8W，效率87%。

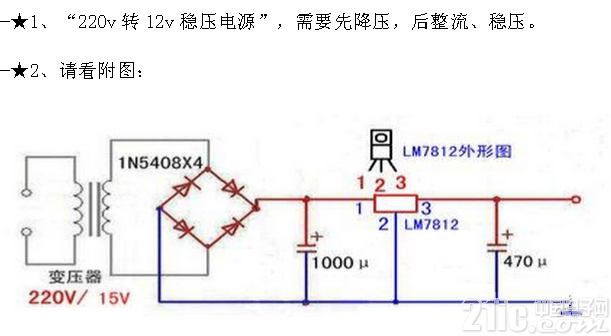

220v转12v稳压电源电路图



如果电流大就用开关电源，如果电流小就用阻容，具体接法：220V经电容(680n左右400V以上，并联一个1M左右的泄放电阻)降压，再经桥式整流(1N4007就可以)电容滤波，出口接一小阻值限流电阻、12V稳压管，即可。要得到别的电压就换稳压管即可。

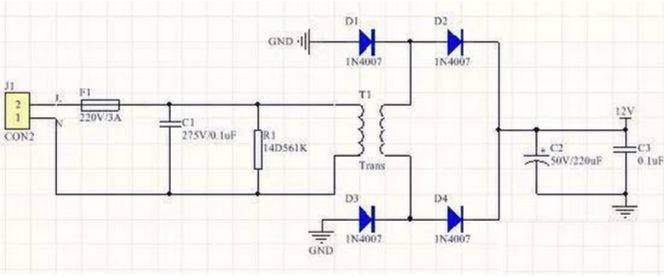

一个220V转12V的经典电路



这是一个经典的220V转12V的电路，被用到了很多电器中，我也一直在用。接下来解释一下。F1是个保险丝。

J1是220V输入口，哪个零线，哪个火线，无所谓，标上L和N是为了提示这里是接220V的。

C1是个安规电容，规格为275V/0.1uF.

安规电容和普通电容的区别就是，普通电容在断电以后，电荷会保留一段时间，安规电容则不会，所以会有效的保护我们断电接触电路后不会被电击。

R1是一个压敏电阻，前面的安规电容是保护人的，这里的压敏电阻是保护电路的，压敏电阻在过压是会箝位电压，不会过了压敏电阻允许的阀值。

T1是变压器，由你的电路功率、所需电压、所需电流决定。

D1到D4就是我们常用的二极管了。

C2和C3也是我们常用的电解电容和普通电容即可。
