直流变频空调功率模块的原理及维修方法是什么？

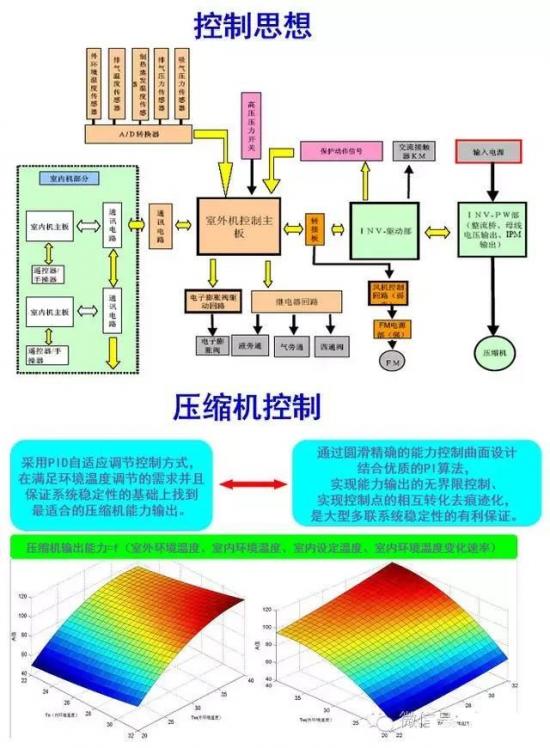

系统控制原理





室外风机控制

室外风机根据系统高压进行调节，维持稳定的系统压力，提高机组性能和可靠性。

制冷模式：

目标高压区间为【T1，T2】，不在此区间则按以下逻辑进行：

当前外风机频率=原有频率+变化频率

1、当实际高压

2、当实际高压>T2℃，变化频率=(实际高压对应温度-T2)×1Hz。

制热模式：

目标高压区间为【T1，T2】，不在此区间则按以下逻辑进行：

当前外风机频率=原有频率+变化频率

1、当实际高压

2、当实际高压>T2℃，变化频率=(T2-实际高压对应温度)×1Hz;

电子膨胀阀控制

室内机电子膨胀阀控制：

室内电子膨胀阀开度位置等于：

开度变化量=(室内机盘管总出口温度-室内机盘管支路入口温度)-目标过热度;

开度变化量为负值时：当前开度 = 原有开度 +开度变化量。

室外机电子膨胀阀控制：

开机的模块为480步，停机模块关闭。

制热模式电子膨胀阀控制：

室内机电子膨胀阀控制：

当前电子膨胀阀位置计算公式：

当前电子膨胀阀开度=原有开度+变化开度

其中：变化开度=实际过冷度-目标过冷度

而：实际过冷度=运行模块排气压力对应温度的平均值-室内机进口温度。

室外机电子膨胀阀控制：

当前电子膨胀阀位置计算公式：

当前室外电子膨胀阀开度 = 原有开度-变化开度

当目标过热度—实际过热度>0，变化开度=目标过热度—实际过热度。

控制器简介





(以上以格力为例)

一套集中控制器可控制64个通讯模块，每个通讯模块可以控制16台室内机，从而可以控制多达1024台室内机。可任意分区域独立控制或统一控制室内机的开/关、模式、温度设置、定时开/关等状态;

实现对所有室内机进行集中、单机及分组控制。

错误内容以代码显示，有错误内容的室内机其对应的通讯模块数字闪烁，以便快速检修(少数故障有声音报警);

定时功能，任何内机可通过集中、单机或选择控制来设置定时开/关时间，可同时设置定时开和定时关时间，且可设置星期一至星期日的7天内哪几天定时有效;

自带时钟功能，显示年、月、日、时、分及星期，可以人工对时钟进行校正;

室内、外机在线自动检测、显示及工作状态指示;

集中控制器与多个通讯模块组成的通讯网络，通讯线长度可达1千米(未使用通讯中继器)。
