定制设计转换器与RECOM R1SX 的对比

专业供应商为转换器模块带来的另一巨大优势是高效和出众的可靠性，这些模块已得到数以千计应用的验证。现代设计通常需要大量转换器，所以建议开发人员应密切关注每个此类元件的能效。大型转换器通常以超过 90% 的能效等级工作，而使用 1 W 至 2 W 范围的小型 DC/DC 转换器难以实现这种额定能效，因为每个转换器具有固定的静态功耗，而小型转换器的此类功耗比率比大型转换器相对更高。因此根据实际的功率和拓扑，经优化的 DC/DC 转换器能效约为 85% 至 92%。

但在这种情况下，仅关注满负载时的绝对额定能效，而不考虑较低负载范围的能效，会有一定的危险。一般来说，所有转换器以接近额定负载工作时，可以达到最高能效。负载越低，则能效越低。但设计精良的转换器具有稳定的高能效，尤其在重要的中到低负载范围内。对指甲大小的新型 R1SX-0505 1 W 转换器进行测试，并与相同额定功率的定制转换器比较进行，两者在能效方面存在巨大差别。满负载时，定制设计型号已达到约 70% 的可接受能效水平。但在半负载时，能效降至略高于 55% 的水平，而 RECOM 模块即使在半负载时也可以达到 72% 的能效，高出了 17 个百分点(图 1)。定制设计的器件功率损耗为 409 mW，比损耗为 195 mW 的 R1SX 高出一倍还多。在这种情况下，选择“现成的”模块不仅可以降低能源消耗，还可以降低 PCB 上的热负载。

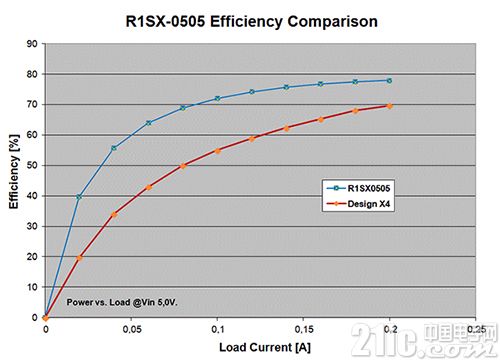

图 1： 定制设计转换器与 RECOM R1SX 的对比表明，后者在非常重要的中到低负载范围中具有更大的能效。(图片由 RECOM 提供。)
