一文掌握开关电源几大工作原理图

在小功率设计中，一般很少用到整流桥的并联，但在某些大功率输出的情况下，通常认为在一个封装内的两个二极管是非常匹配的，是可以均分电流的，所以采用图2的方式就可以实现整流桥的并联了。

1、浮地驱动

在驱动电路设计中，经常会提到MOS管需要浮地驱动，那么什么是浮地驱动呢?简单的说就是MOS管的S极与控制IC的地不是直接相连的，也就是说不是共地的。以我们常用的BUCK电路为例，控制IC的地一般是与输入电源的地共地的，而MOS管的S极与输入电源的地之间还有一个二极管，所以控制IC的驱动信号不能直接接到MOS管的栅极，而需要额外的驱动电路或驱动IC，比如变压器隔离驱动或类似IR2110这样的带自举电路的驱动芯片。

2、滞环比较器

在保护电路中，为了防止保护电路在保护点附近来回震荡，所以一般都增加一定的滞环。

在下图中，1M电阻就起到滞环的作用，如果没有1M电阻，很明显，VF电压达到2.5V运放输出低电平，低于2.5V，运放输出高电平。增加1M电阻后，在运放输出低电平时，6脚电平为0.7+(2.5-0.7)*1000/1010=2.48V。当VF低于6脚电平后，7脚输出高电平(如果运放供电15V，7脚输出可按照14V计算)可以计算此时6脚电平为2.5+(14-2.5)*10/1010=2.61V，如果这是一个输入欠压保护电路，且VF为100：1的取样，则当输入电压高于261V，电路正常工作，当电压低于248V才会欠压保护，这样就增强了保护电路的抗干扰能力。

一般经常用到滞环比较器的地方有：过欠压保护电路、转灯电路等。

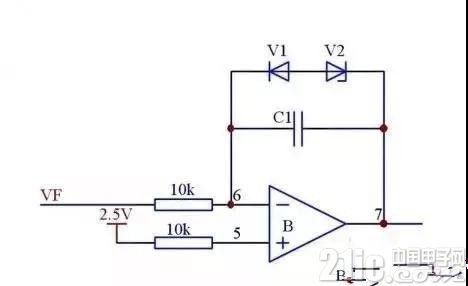

3、误差放大器输出钳位电路

设计电源中，无论是恒压源还是恒流源，只要是闭环控制，总少不了误差放大器，在进入闭环之前，误差放大器输出电压为最高值，正常来说，误差放大器供电一般在15V左右，则误差放大器的输出在开环的时候为14V左右，随着输入信号的增加，达到稳压(稳流)点后，误差放大器从最高点开始降低直到闭环需要的值，在误差放大器输出降低过程中，时间越常自然输出超调越大电路越不容易进入稳定。

大家可以去看看IC内部的误差放大器输出，无论IC供电电压多少伏，误差放大器输出电压的最大值应该都不会是IC供电电压，而是6V左右吧，不知道是不是也是基于这个原因。





4、双环控制系统的切换

在设计电路中，带有限流功能的恒压源及带有限压功能的恒流源相信大家都不陌生;正确的测试漏感的方法应该是其余器件先不焊，将变压器首先焊接在PCB上，然后用粗短线将MOS管，输出整流二极管短接，将输出滤波电容短接，从输入滤波电容测量进去得到的是输入的漏感。将输入滤波电容短接，从输出滤波电容测量进入，得到的是输出端的漏感，这样的测试方法考虑了PCB的分布电感，更接近实际的情况。

5、MOS管的驱动

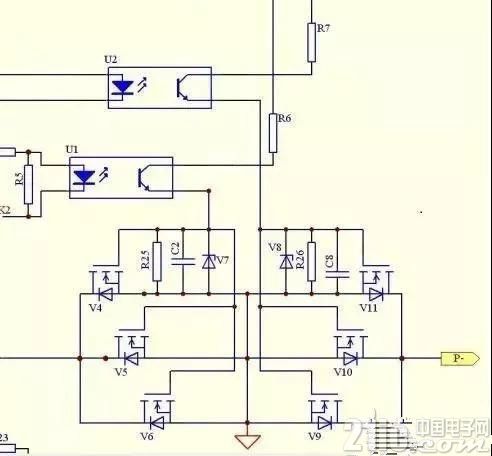

借用一个图，这个图是过欠压、过流保护的电路，分别通过两个光耦控制驱动信号，正常情况下光耦导通，MOS管导通，出现异常后光耦切断，MOS管断开，这个图至少有两个明显的错误，大家看看在哪里。(R6R7为1k，R25R26为10k)
