坏书不装订电路

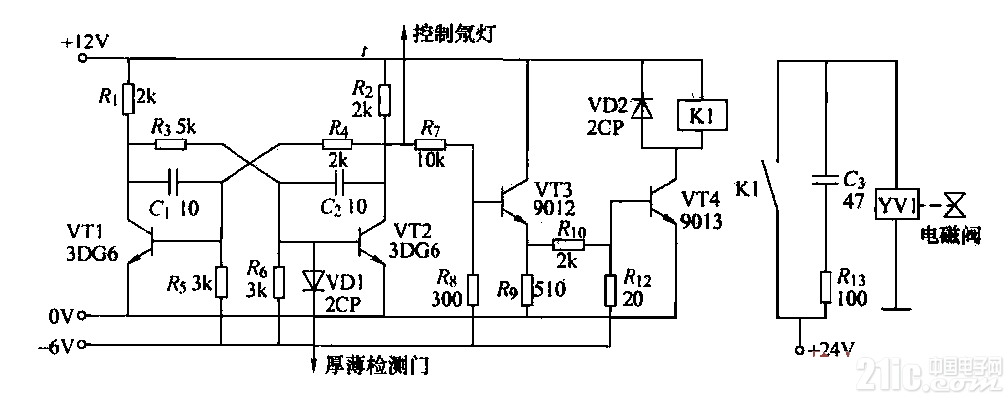

上图所示的坏书不装订电路中，YV1为控制机头对坏书不订的执行电磁阀，在无坏书信号的正常情况下，双稳态触发器的左管VTI截止，右管VT2导通，此时VT2的集电极电压为ov.若有坏书信号进入触发器，这触发器翻转，其状态为左管VT1导通，右管VT2截止，vri的集电极电压为+9. 5V。这个信号经Ⅵ‘3作电流放大，控制VT4导通，使继电器Kl吸合，电磁阎YV1动作，控制机头对坏书不予装订。
