拆解手术室术野相机，原来不过如此

从进入公司上班，不过几年就转型搞数字化手术室建设了。然后面临着手术室各种视频信号源，术野相机，腔镜，监护仪......太多太多。其中术野相机我关注了很久，总想着拆开看看，什么样的设计方案，可以搞出如此高大上（主要是贵）的产品。

过了这么多年，今天终于有机会一探内部究竟了。公司报销了一台老掉牙的术野相机，硬件工程师的探索精神驱使，就开始了我拆解之旅。

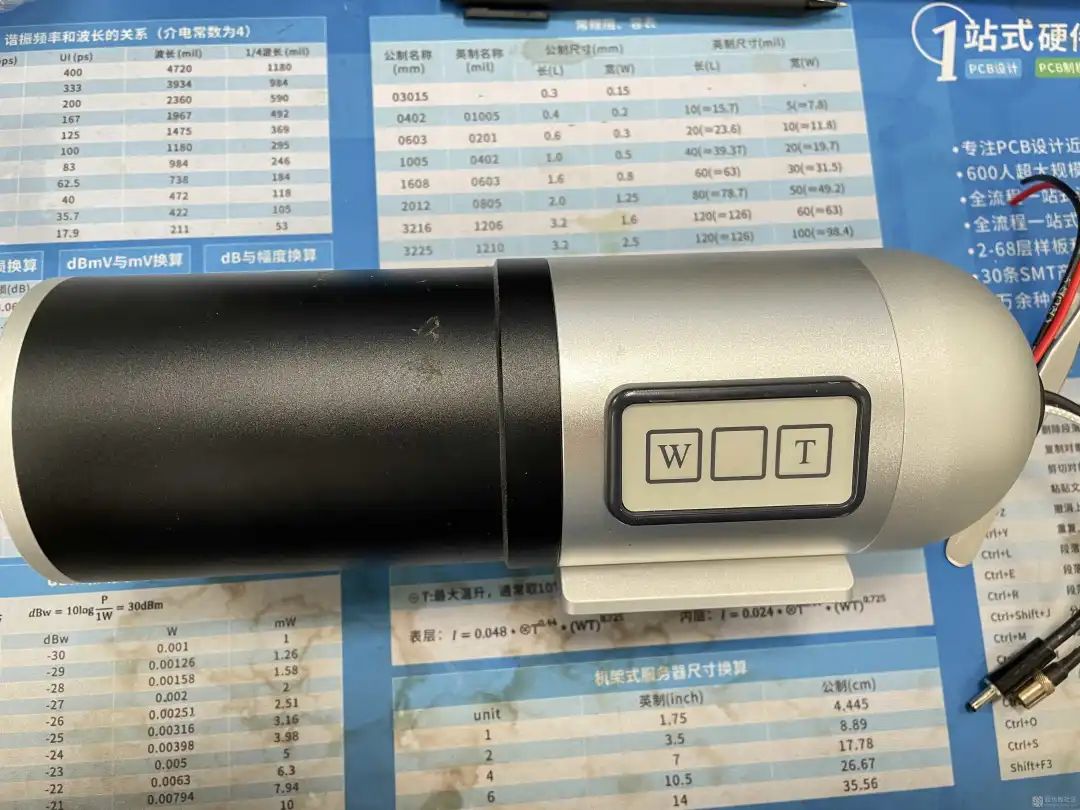

1. 看看外观

全铝块CNC，质感拉满，逼格也比普通的相机高出不少。

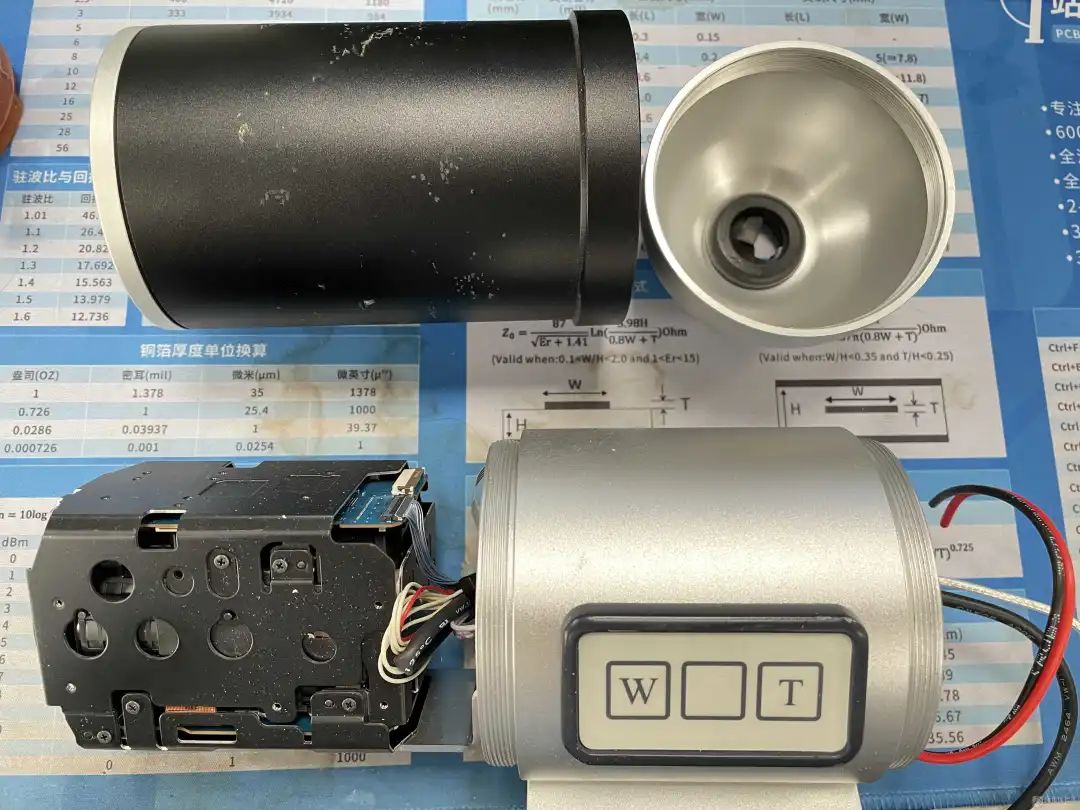

2. 内部啥样

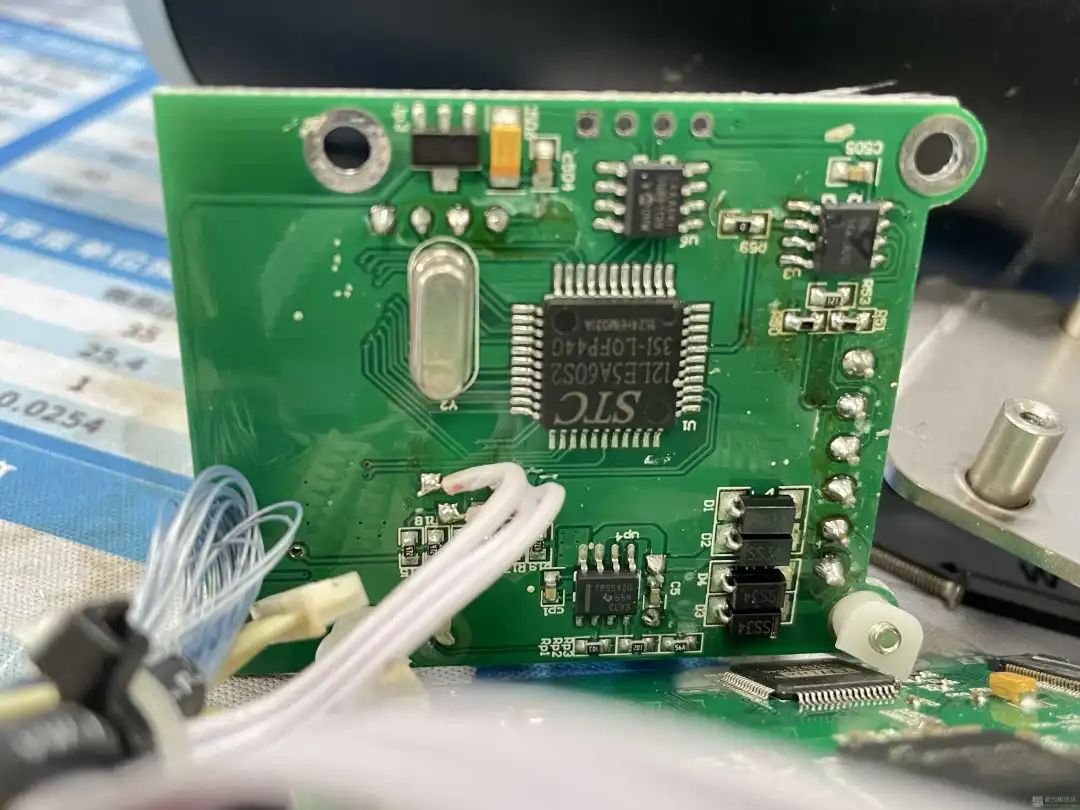

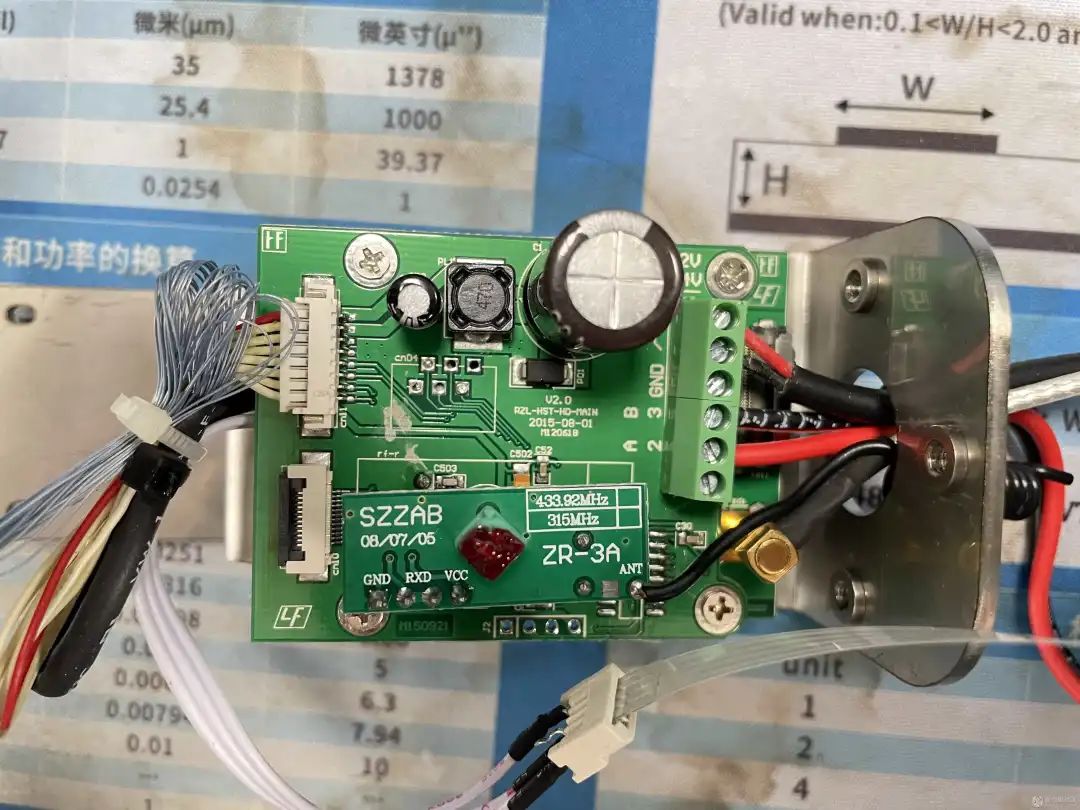

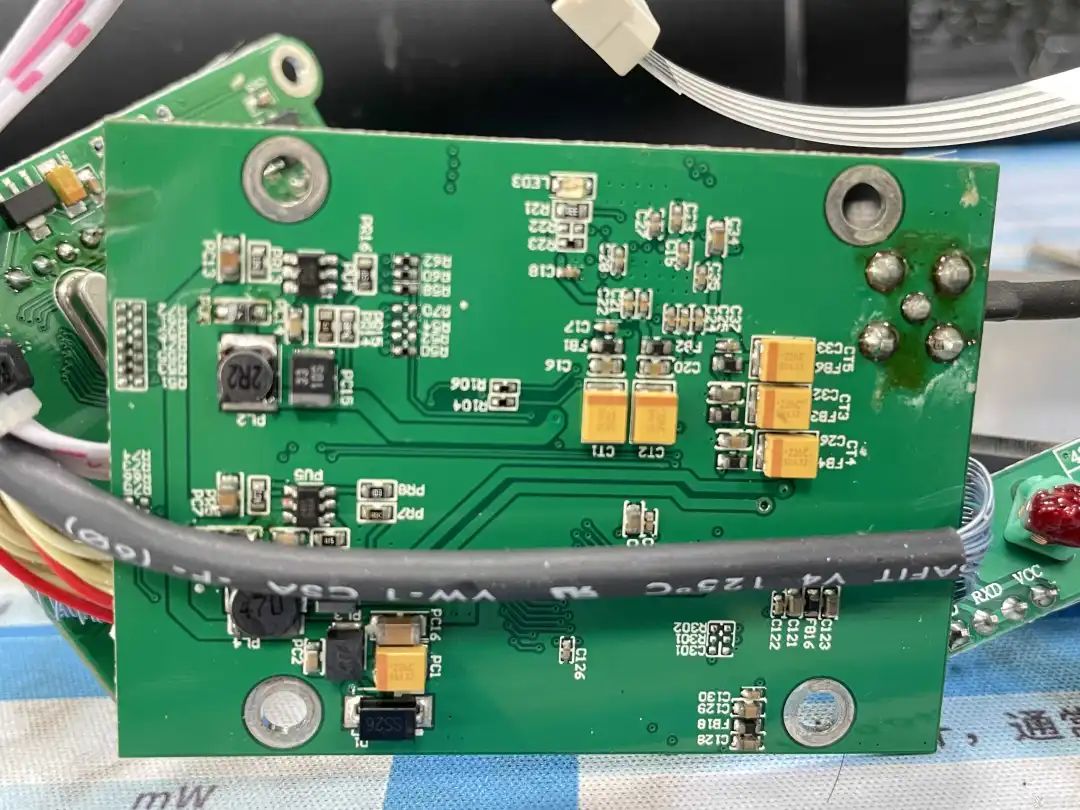

2.1 摄像头机芯模组，和几块简单的控制板

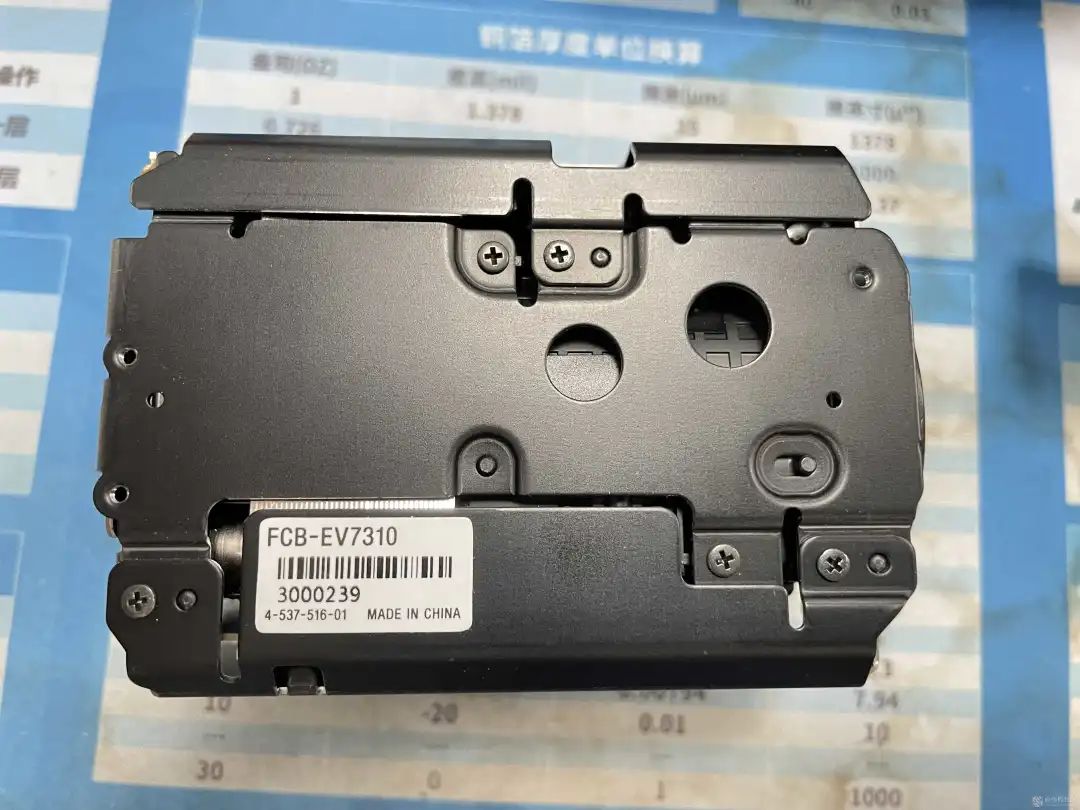

2.2 机芯选用的是FCB-EV7310

FCB-EV7310是一款索尼公司生产的高清晰度全高清电视摄像机模块，具有以下特点：

• 高画质：FCB-EV7310模块采用了1/2.8英寸Exmor R CMOS传感器和20倍光学变焦镜头，能够提供1080p/60fps的高清晰度图像。
• 自动曝光和自动对焦：该模块内置了多种自动曝光和自动对焦功能，支持快速、准确的对焦和曝光调整，能够适应不同的拍摄环境。
• 低照度性能：FCB-EV7310模块具有优秀的低照度性能，能够在光线较暗的环境下提供清晰、明亮的图像。
• RS-232C / RS-422控制接口：该模块支持RS-232C / RS-422控制接口，能够与其他设备实现灵活的控制和操作。
• 多种输出接口：FCB-EV7310模块具有多种输出接口，包括HDMI、HD-SDI、YPbPr等，能够方便地连接到不同类型的显示器和监视器上


• FCB-EV7300机芯，既然是核心，这个完全可以单独拿出来，自己搞个简单的壳子，随便找个支持LVDS信号的采集卡或者输入设备，这将是超级牛逼的监控设备了。

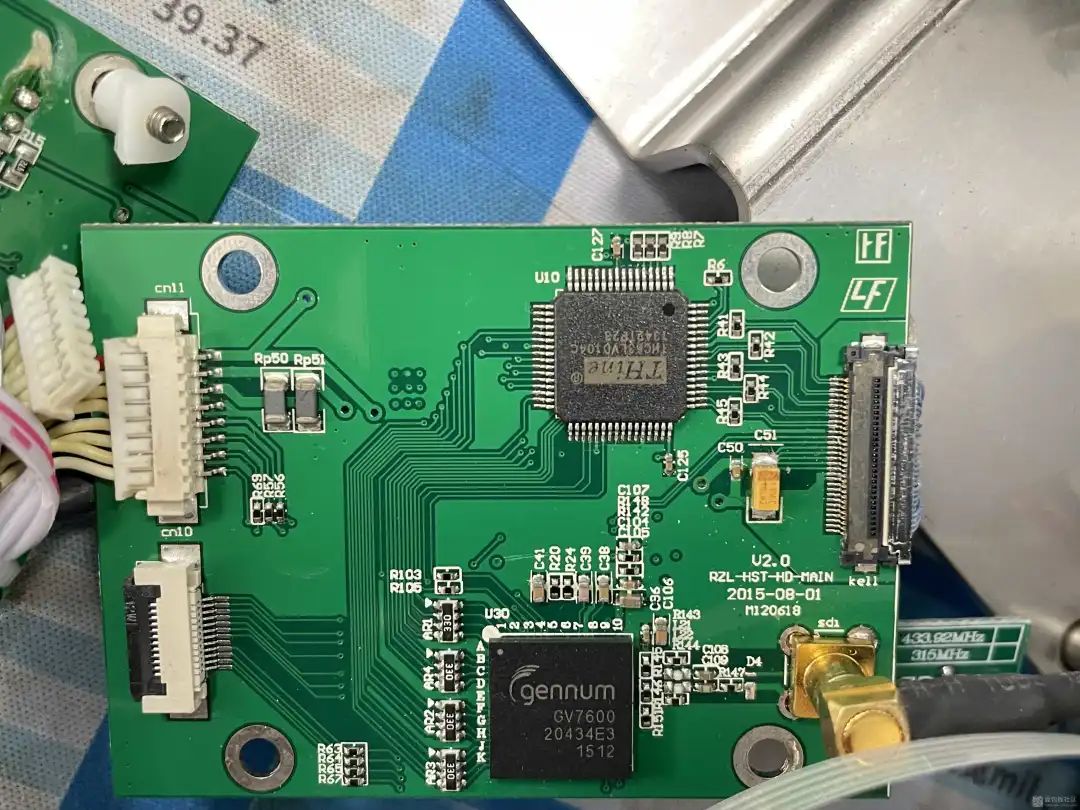

• THC63LVD104C和GV7600构建的简单视频信号转换电路，其实也是最实际的视频接口转换模块了。啥时候有场景需要LVDS转SDI输出的时候，这个模块就可以派上了。




END
