精心整理，I2C 和 SPI 通信协议表！

来源:电子工程专辑发布时间:2022-08-2745浏览

有很多串行通信协议，但其中I2C和SPI非常有名。I2C 和 SPI 都是总线协议，允许用户进行短距离的串行数据传输。I2C是飞利浦（现在是NXP）制造的两线通信，而SPI是摩托罗拉制造的。
这两种协议通常用于智能手机、电视和笔记本电脑等电子设备中，以控制电源管理芯片、存储设备、输入设备等外围设备。在本文中，我们讨论一下I2C和SPI之间的区别。本文讨论的目录如下：

1、什么是I2C？

2、I2C通信协议的优点？

3、I2C通信协议的缺点？

4、什么是SPI？

5、SPI通信协议的优点？

6、SPI通信协议的缺点？

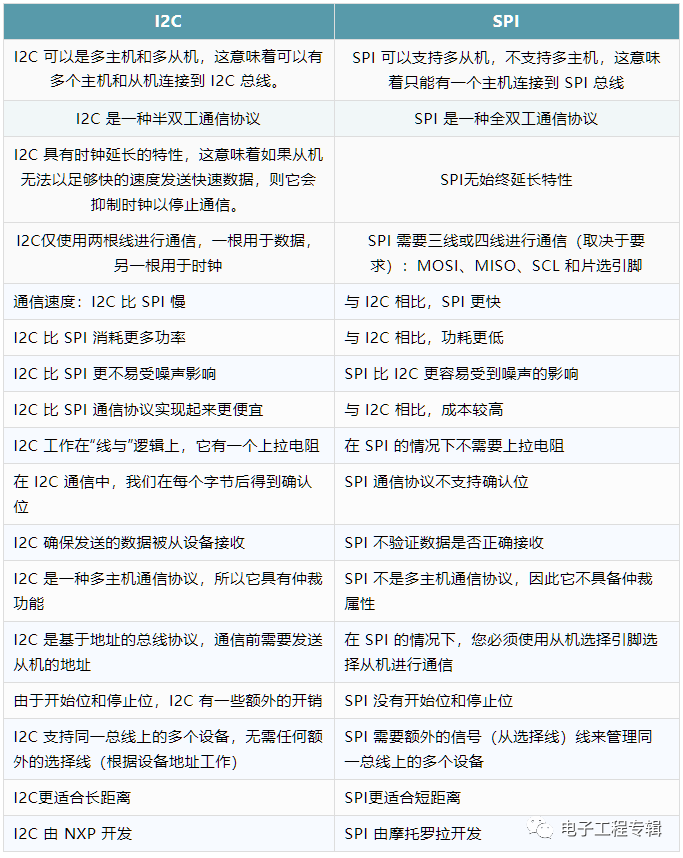

7、I2C和SPI通信协议的主要差异？

一：什么是I2C

I2C 是一种串行通信协议。它为慢速设备提供了很好的支持，例如EEPROM、ADC和RTC等。I2c不仅可以在单板使用，还可通过电缆与板连接的其他外部组件一起使用。I2C是一种两线通信协议。它仅使用两根线进行通信。其中一根线用于数据（SDA），另一根线用于时钟（SCL）。在 I2C 中，两条总线都是双向的，这意味着主机能够发送和接收来自从机的数据。时钟总线由主机控制，但在某些情况下，从机也能够抑制时钟信号。

关于I2C更详细的时序介绍，可以关注【玩转单片机与嵌入式】公众号，在后台回复I2C获取更多相关资料。

二：I2C协议的优点

I2C 协议有很多优点，使得用户在很多应用中不得不使用 I2C 协议。

它是同步通信协议，因此主从不需要精确的振荡器。
它只需要两根线，一根用于数据 (SDA)，另一根用于时钟 (SCL)。
它为用户提供了根据要求选择传输速率的灵活性。
在 I2C 总线中，总线上的每个设备都是可独立寻址的。
它遵循主从关系。
它能够处理 I2C 总线上的多个主机和多个从机。
I2C 具有一些重要功能，例如仲裁、时钟同步和时钟延长。I2C 提供 ACK/NACK（确认/未确认）功能，可帮助处理错误。

三：I2C总线的缺点

I2C 协议有很多优势，但除此之外，I2C也会存在缺点。

由于开漏拓扑，它比其他串行通信总线消耗的功率更多。
它只适用于短距离。
I2C 协议对从机的数量有一定的限制，从机的数量取决于 I2C 总线的电容。
它只提供一些有限的通信速度，如 100 kbit/s、400 kbit/s 等。
在 I2c 中，设备可以设置它们的通信速度，并且在运行时需要等待应答信号等，运行速度较慢的设备可能会延迟速度较快的设备的运行。

四：什么是SPI？

SPI（serial peripheral interface）是基于四线的全双工通信协议，这些线通常被称为 MOSI（master out slave in）、MISO（master in slave out）、SCL（由 master 产生的串行时钟）和 SS（slave 选择线，用于在通信期间选择特定从站）。
