2块钱一个的蚊香液加热器，是怎么设计的?

生活中经常见到一些成本很低的电子产品，比如手摇式手电筒、usb小风扇。本文作者此次拆了一个随蚊香液送的加热器（电商平台零售2块钱左右就能买到），看看内部到底构造如何？欢迎分享你的拆解或是DIY改造经历，一起参加 变废为宝活动吧！活动奖品有京东卡，还有大疆无人机！

正文

几年前，在租的房子里，被蚊子骚扰得不行，就在超市随手买了这种简易的电蚊香液，也不知道是不是有用。电蚊香液用完了，剩下个加热器闲置了。好奇拆开来看下是怎么设计的，究竟什么样的设计能够让它买蚊香液免费送？

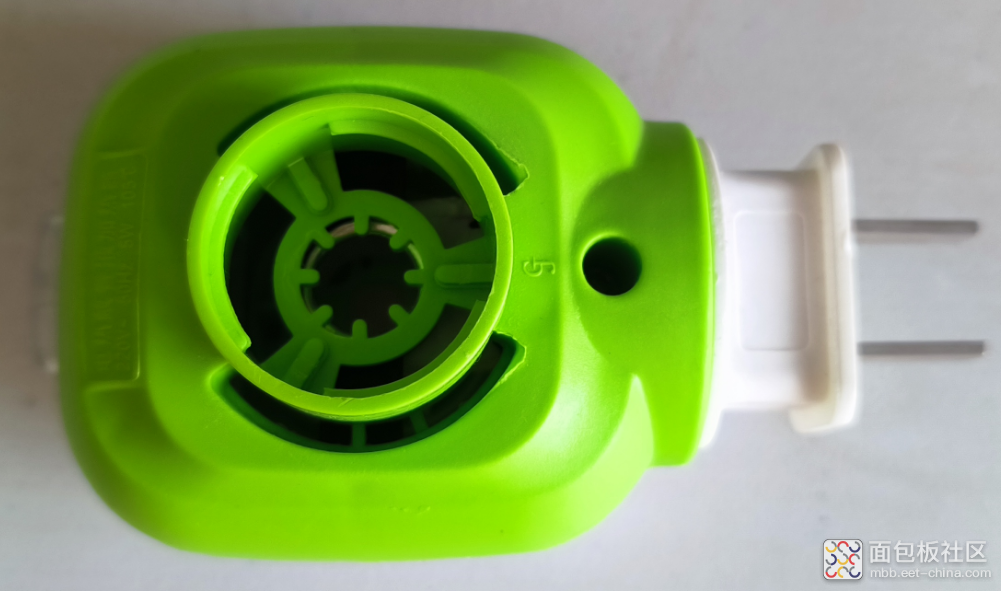

先上图，颜色搭配挺好看，直接插交流220V电源使用。

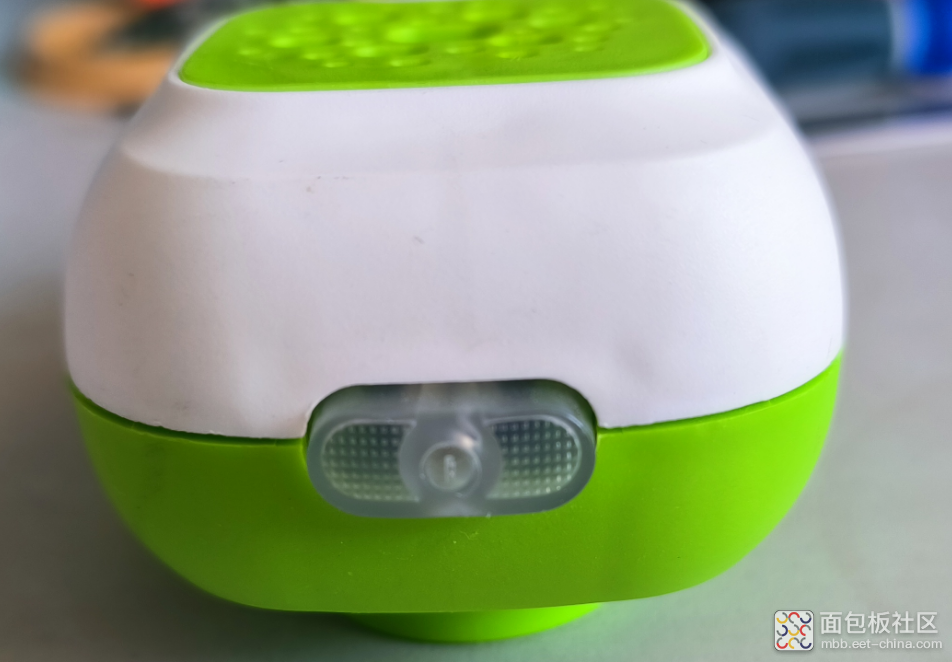

正面有个按键开关，按下开始加热，有指示灯亮起。

底部是一个可以拧蚊香液的位置。拆开唯一的一个固定螺丝看看。

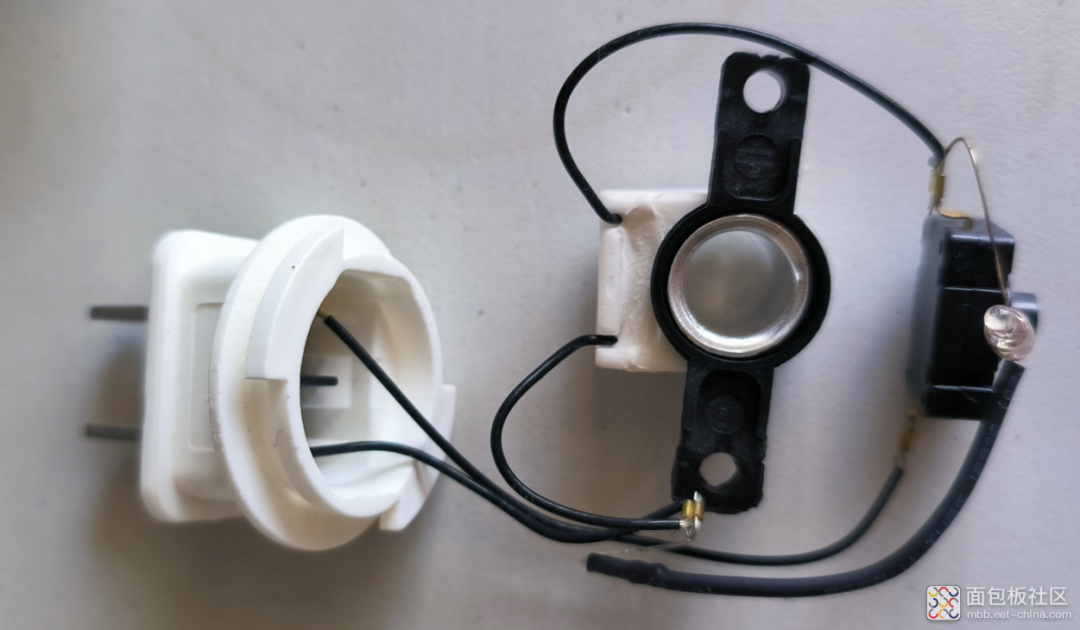

拆开长这样，220V电进来，一个按键开关，一个灯珠，一个加热器。

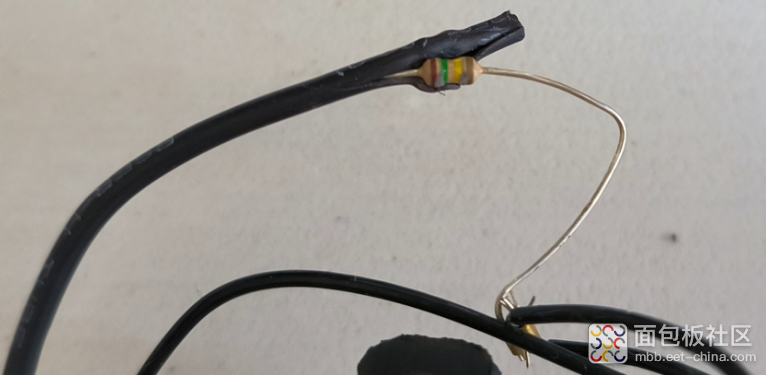

要让灯亮怎么能少了限流电阻?果然藏在热缩套管里，剥开看看。是个色环电阻，阻值多少呢？

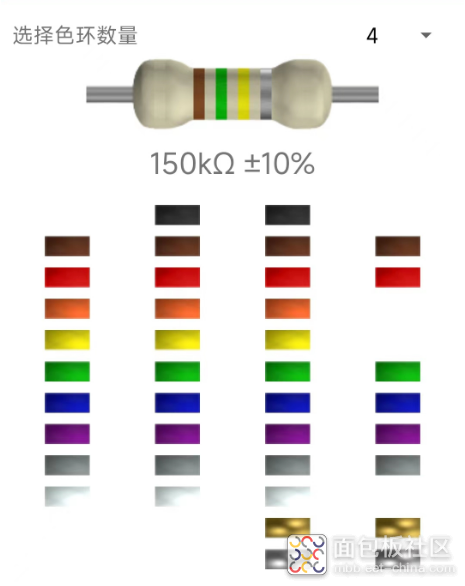

读个数看看：150KΩ

通过欧姆定律计算，流过LED灯的电流约为1.5mA

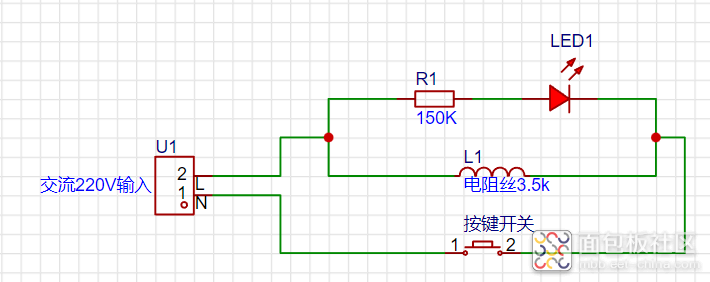

加热功率是多少？先画个图看看，交流220V输入，加热电阻丝和限流电阻、指示灯并联。
