新品 | 村田新增支持CAN FD的片状共模扼流线圈产品系列

新品

NEW

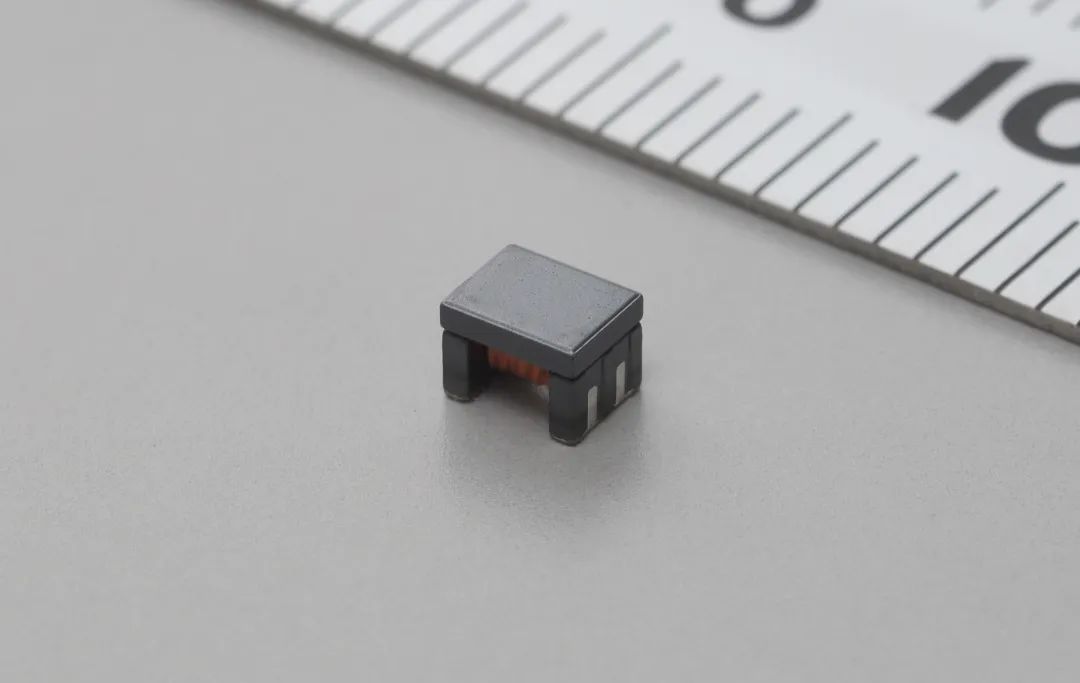

株式会社村田制作所在汽车专用新一代车载网络CAN FD用片状共模扼流线圈“DLW32SH_XF系列”的基础上，新增了支持DCMR Class3 的“DLW32SH510XF2”的产品系列，本产品已从2023年4月起开始批量生产。

CAN FD (CAN with Flexible Data-Rate)，是新一代车载网络标准，比传统的可以更高速（1Mbps以上）地收发更大容量数据（每帧最大64字节）的车载通信标准。DCMR (Differential to Common Mode Rejection）是指差模成分变换为共模成分变换量，满足CAN所使用的共模扼流线圈要求的DCMR特性被分为3个Class，DCMR Class3是指其中最严格的DCMR特性。

近年来，汽车行业追求更加安全舒适的驾驶体验，通过引入ADAS（高级驾驶辅助系统）等，快速推进汽车控制技术的高性能化发展。伴随着当前的发展趋势，要求实现车载通信的高速化，加速将数据传输速度从1Mbps（字节/秒）的Classical CAN 向更加高速的CAN FD转换。

为此，村田支持CAN FD的片状共模扼流线圈产品系列，除了原有的100µH外，还新增了51µH的“DLW32SH510XF2”。该产品可有效降低 CAN/CAN-FD等汽车内部网络信号线的辐射噪声。

IEC62228-3实现了CAN-FD针对专用共模扼流线圈所要求的DCMR Class3。IEC62228-3是IEC（International Electrotechnical Commission即国际电工委员会）制定的有关电气和电子技术的标准之一。

主要规格

产品名称

DLW32SH510XF2

尺寸

3.2mm x 2.5mm

共模电感量at 0.1MHz

51µH

额定电流

125 mA

工作温度范围

-40 to 125°C

其他

符合AEC-Q200标准

点击这里：了解产品详情或申请样品。
