SimSurfing系列_09 | PTC热敏电阻动作模拟器

为工程师量身定制的

在线设计辅助软件

PTC热敏电阻(正温度系数热敏电阻)是一种阻值会随温度的升高而变大的器件， 可实现温度检测、电路限流，产品应用于如过电流保护用、过热保护用以及浪涌电流抑制等方面。

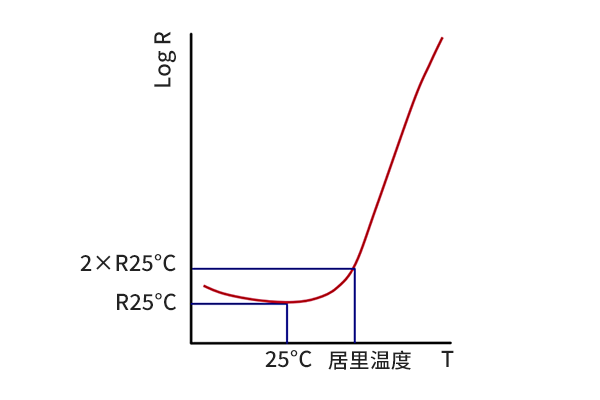

上图表示工作温度在室温（25°C）与居里点之间时，PTC的阻值基本固定。温度超过居里点后，其电阻值急剧上升。这一特性可用于检测电路是否过热，且PTC能够像电流保险丝一样在电路异常时起到中断电路的作用。

SimSurfing中的PTC热敏电阻动作模拟器，可以针对正温度系数(PTC)热敏电阻和电阻器的接地电路仿真输出电压-温度特性，帮助工程师轻松了解电路配置下的输出特性，选择合适的电子元器件。

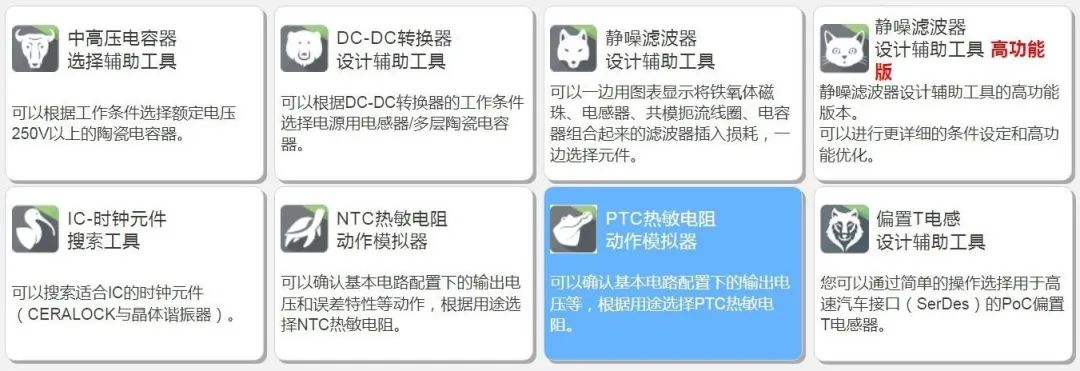

SimSurfing辅助软件

PTC热敏电阻动作模拟器

操作步骤很简单

第一步

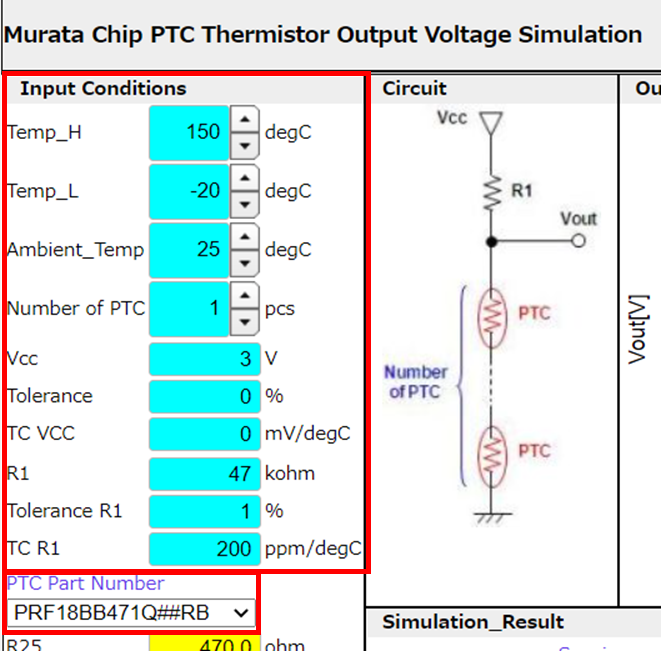

选择电路条件和型号：

第二步

点击“Start Simulation”按钮：

第三步

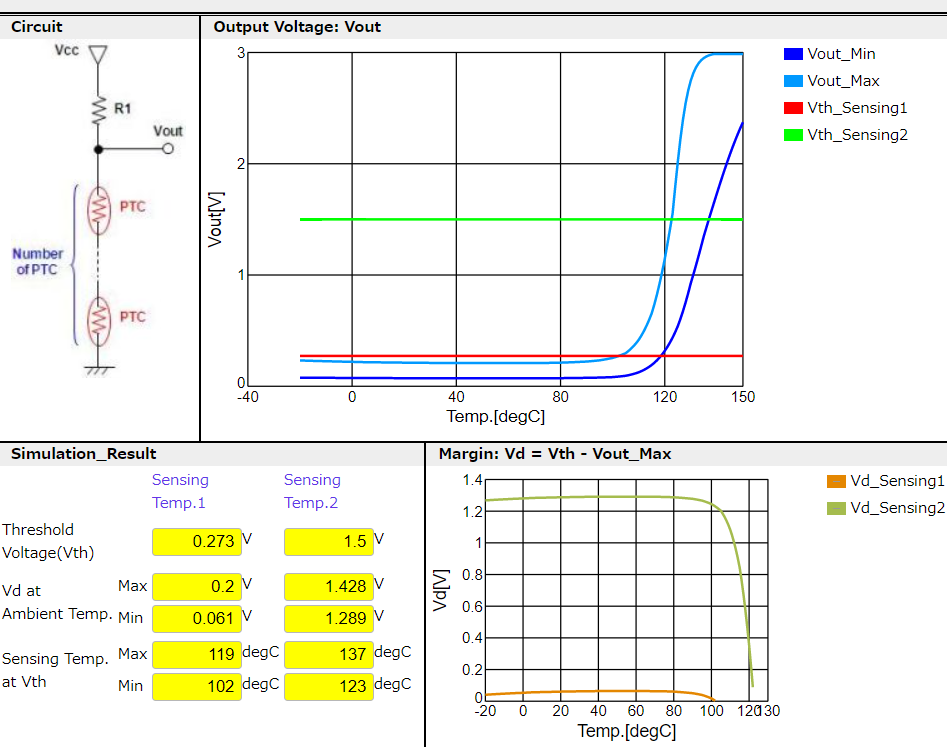

绘制所选正温度系数(PTC)热敏电阻电路的特性图表：

读者可以下载PTC热敏电阻动作模拟器操作手册，了解更详细的使用方法。

快去试试吧！

点击图片即可进入工具页面

Tips：建议在电脑浏览器使用SimSurfing软件

本系列将详细介绍村田的免费在线设计辅助软件SimSurfing的功能和各个工具的使用方法，提供工具使用手册下载和介绍工具操作的视频。我们还会为您介绍SimSurfing应用案例和相关技术文章。敬请关注！
