以车载充电机谐振电路为例，这里介绍如何使用SimSurfing设计辅助工具选择适合使用条件的中高压电容器？

选定适合电路配置的电子元件需要选定电子元器件的技能；需要考虑多个电子元器件的组合；为了配置良好的电路，还必须做到选择最合适的电子元器件。

SimSurfing中的中高压电容器选择工具，可针对本公司额定电压为250V以上的温度补偿类电容器（部分产品除外），选择我们推荐的、适合您的使用条件的电容器。

本软件将针对使用条件（容量、正弦波电压、正弦波频率、电容器的表面温度、贴装间距），显示本公司相应产品的容许电压、容许电流、串联数、并联数、元件总数和贴装面积的推荐值。

SimSurfing辅助软件

中高压电容器选择工具

以下视频以车载充电机谐振电路为例，介绍如何使用SimSurfing设计辅助工具选择适合使用条件的中高压电容器：

读者可以根据视频介绍，并搭配中高压电容器选择辅助工具的操作手册，了解使用方法。

总结：

中高压电容器选择辅助工具

操作主要步骤：

设定、计算、选择

第一步

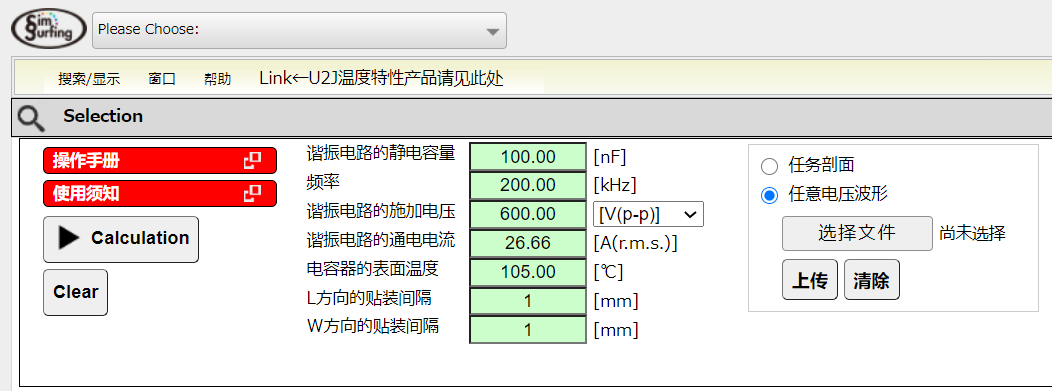

选择使用条件：

输入谐振电路的静电容量、正弦波频率、谐振电路的施加电压和电流、电容器的表面温度（包括自发热的温度）等，另外，输入电容器的贴装间距。

第二步

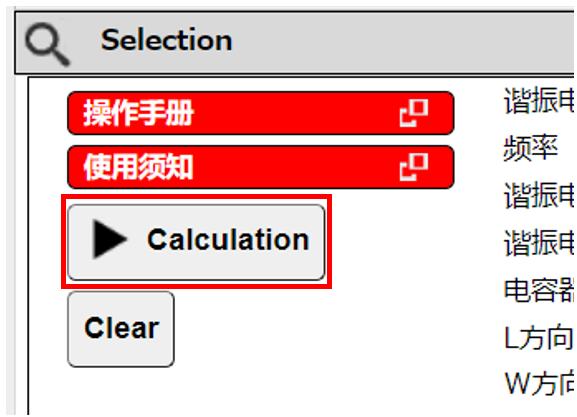

点击“Calculation”按钮：

选择产品名称并单击Allow.V(p-p)-Freq、Allow.A(r.m.s.)-Freq按钮，即可显示容许电压、容许电流和频率特性。

单击Temp.rise按钮即可显示发热ΔT特性。

进行上述操作时，都可通过勾选图表合并的复选框合并图表。将光标放到图表线条的标记上，即可显示数值的计算结果。

另外，使用事先准备好的、输入了任务剖面的CSV文件也可进行同样的计算。

第三步

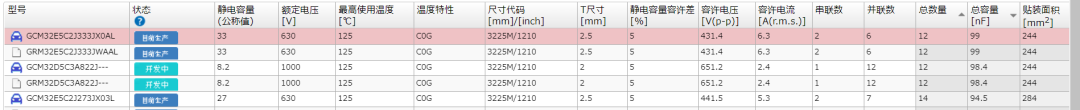

显示所需的串联个数、并联个数和安装面积等结果：

注意事项

为应用选择中高压电容器，有两个需要特别注意的地方：

首先，务必添加故障保护功能。

短路是电容器的故障模式。如果是用于电容器出现故障时可能引发触电、烟雾、火灾的电路，请采取设置故障保护功能、选择使用金属外壳、设置保险丝等必要措施，以防二次事故的发生。

另外，在电池等可燃材料附近使用时，请采取相应对策，防止电容器散发的热量传到可燃物质上。

其次，要格外注意串联或并联多个电容器时可能出现的电容温度升高现象。

在交流电路（如 "Wireless Power Transfer， On Board Charger" ）中，当电容器多串联多并联时，电容器的温度很容易变高（这在元件安装位置和电路板设计上变化很大）。此外，即使其中一个电容器发生故障并短路，它仍将继续工作，并且可能难以检测电容器的异常。

快去试试吧！

点击图片即可进入工具页面

Tips：建议在电脑浏览器使用SimSurfing软件

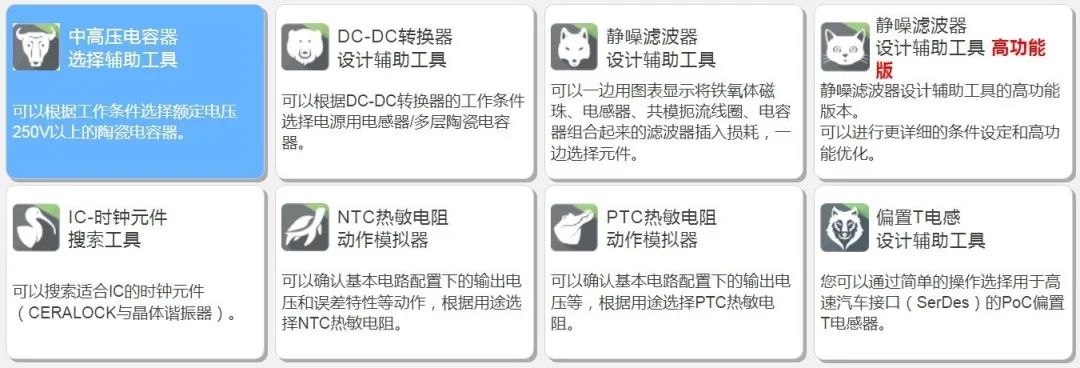

本系列将详细介绍村田的免费在线设计辅助软件SimSurfing的功能和各个工具的使用方法，提供工具使用手册下载和介绍工具操作的视频。我们还会为您介绍SimSurfing应用案例和相关技术文章。敬请关注！

muRata

延/伸/阅/读

MORECONTENT

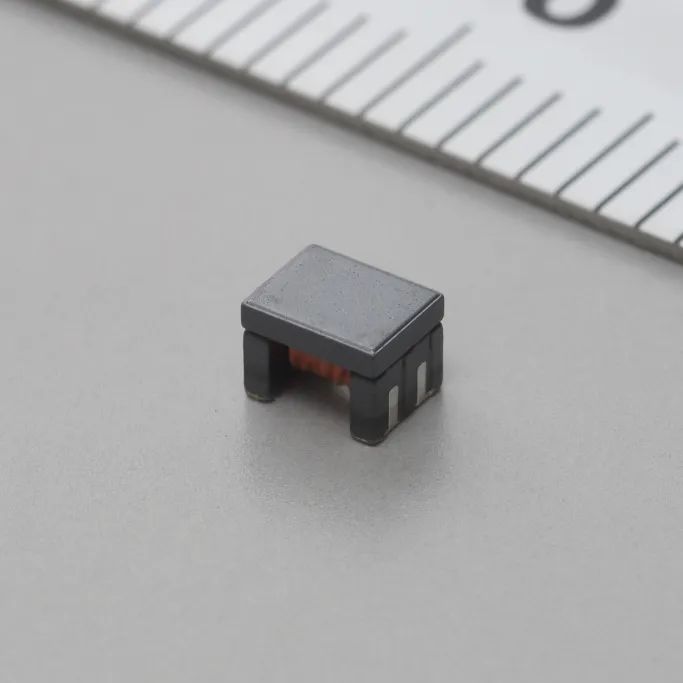

01 村田新增支持CAN FD的片状共模扼流线圈产品系列
