助力智能制造，易通发布全新高速泛用一体国产SMT贴片机

来源:电子发烧友网发布时间:2023-05-174147浏览

电子发烧友网报道（文/程文智）5月11日，深圳市易通自动化设备有限公司（以下简称“易通”）举办了一场SMT贴片机------荣耀系列产品发布会。会上介绍并展示了其SMT贴片机产品的最新研发成果------易通荣耀系列YT20S与YT20DS。据介绍，这两款国产SMT贴片机都是高速泛用一体机，突破了行业常规，大幅提升了产品的速度、精度，以及稳定性。

据易通创始人余耀国介绍，在2011年，易通做出了第一代SMT贴片机，但当时的运动控制、伺服器、电机、丝杆、精密配件等都是进口的。经过十多年的发展，如今的易通SMT贴片机的很多零部件和系统已经做到了国产化，“我们一直韬光养晦、默默耕耘、潜心钻研，如今已经做到了自研、自产95%以上。十年磨一剑，12年过去了，易通如今成长为国家高新技术企业、专精特新企业、深圳知名品牌、全球高速贴片机品牌企业。”

图：易通创始人余耀国
易通联合创始人张卫华则在发布会上详细介绍了易通荣耀系列YT20S通用型贴片机新品的主要特性及创新点。在他看来，易通的SMT贴片的最主要的特性有四个，分别是高速泛用一体化、灵活支持生产现场、运输轨道系统结构，以及软件系统。

高速泛用一体化

一般来说，SMT贴片机中，高速机和泛用机是两种不同类型的设备，高速机的速度更快，精度更低；泛用机的精度更高，速度偏低。而易通的YT20S则做到了两者的融合，这主要得益于其自主研发的一体化贴装头。

易通联合创始人张卫华在介绍YT20S

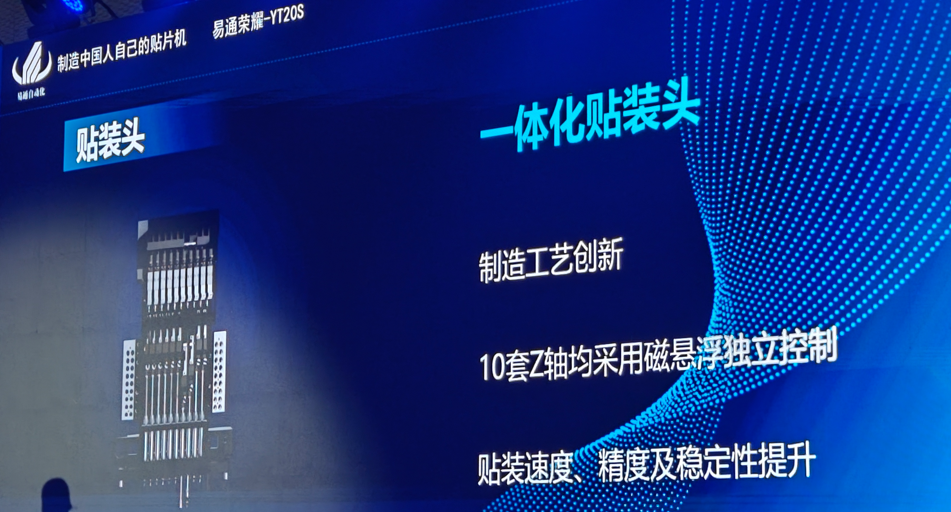

“为了做到高速泛用，我们尝试了很多种办法，经过5年多的摸索，我们找到了贴装头一体化的铸造工艺，通过一体化的铸造，保证了贴装头的强度，防止它变形，因为只有保证了其强度，才能保证贴装精度。“张卫华在分享中表示，一体化贴装头是其专利产品。
由于贴装头是一体成型的，10套Z轴均采用了模组式磁悬浮独立控制，大幅提升了贴装头的速度、精度及稳定性。而且一体化的贴装头带来的好处是，所有的吸嘴可以靠得更近，同样的体积可以安装更多的吸嘴，也就是说可以降低贴装头的重量，提高效率。此外，YT20S具有精准的转角系统，因为其每个吸嘴都有独立的伺服电机，每一个吸嘴还有独立的R轴，这样就能独立控制每个元器件的角度，确保高精度贴装，单头10个吸嘴，中心距16mm。

高速飞行拍照和高速图像识别也是YT20S的一大特点，“虽然现在飞拍技术和高速图像识别已经不算是难点，很多公司也可以做了，而且分开做可能都做得很好，但把这两者整合到一起，良好配合的厂家并不多，而通就是一家能很好利用这两种技术的厂家。”
高速的真空传感一直是国内贴片机厂商的难点，国外厂商的真空感应和真空速度，可以做到1秒钟100多次，但国内很少有厂商做到。张卫华表示，为了达到这个目标，易通采用了自研的方式，他们真空传感每一个吸嘴都具备独立的检测功能，提高了设备的稳定性，产品的可靠性。
在运动控制方面，行业内X、Y轴的运动控制已经不是什么难题了，但如何将一个精密运动的控制与Z轴配合起来却并不容易。易通的X、Y、Z轴均采用了磁悬浮电机，配合其运动控制，可以做到高精度。
“为了保证双驱方式，我们的Y轴采用了双驱龙门结构，通过采用高端磁悬浮电机及通用型贴装头技术，相比传统机型贴装能力提升了25%，实现了本公司最优条件下98000CPH的贴装速度。”张卫华在新品介绍中表示。

灵活支持生产现场

为了响应国际绿色能源，易通对设备上所有的电机驱动都做了优化，YT20S只需要采用单相220V的电源即可，其最大功率为1500瓦。由于直接使用市电，而不是380V的高压电，现场布线将会更加简单，而且抗干扰能力也得到了提升。

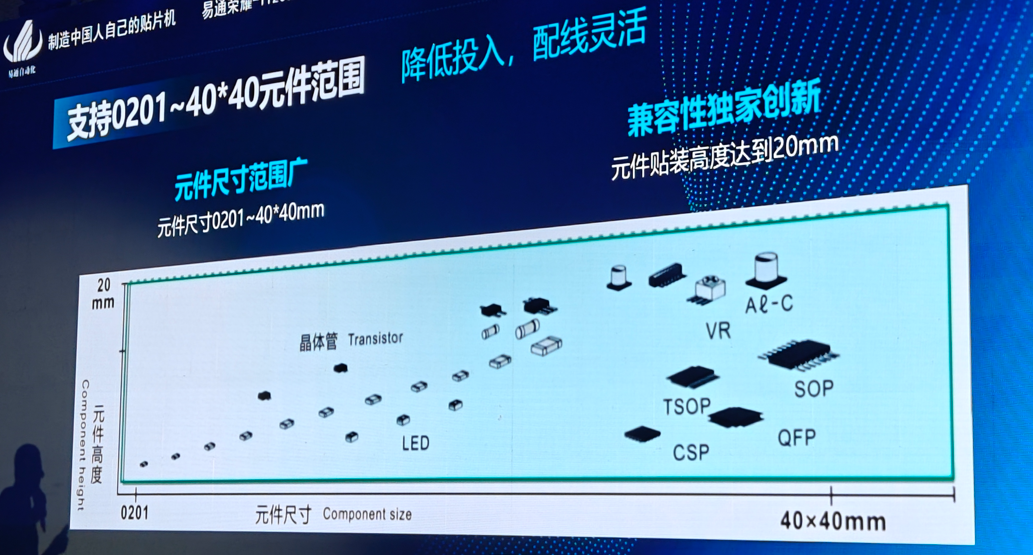

YT20S还具有很宽泛的元器件贴装范围，从0201到40×40mm的元器件都能覆盖。
在光学识别相机方面，易通的YT20S采用了双Mark相机识别，高精度Mark相机识别系统，采用3色照明识别方法，使用任意形状Mark及透镜（蓝光扫描），能对尺寸小于40×40mm，且高度低于20mm的元器件做高速高精度的识别，就算是大于40mm的元器件，易通还有一个独特的技术，可以将多次飞拍的图像拼起来。

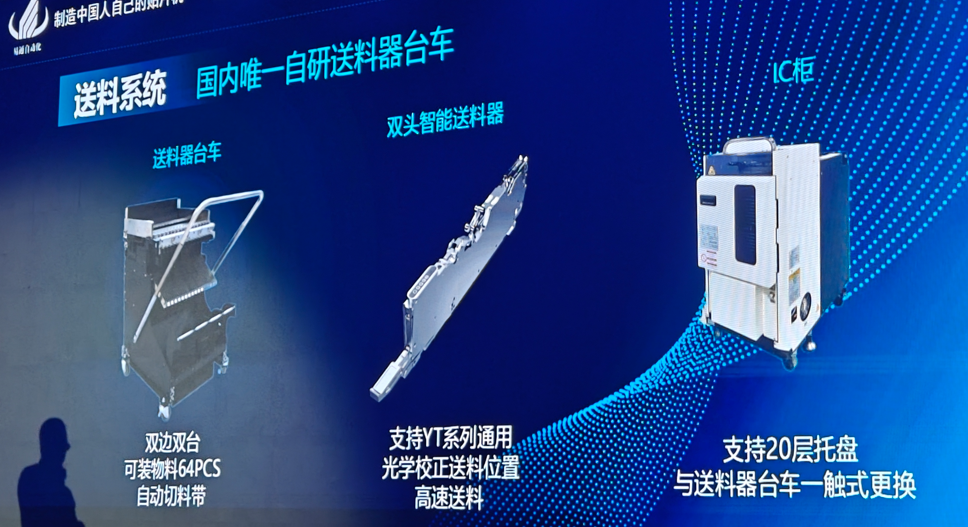

易通的送料系统研发从失败，到各种模仿，到最终找到一套总线控制加运动控制相结合的一个系统，经历了十几代的产品迭代。因为送料系统也是非常关键的，只有送得准、吸得准，才能贴得准。YT20S双边两台送料器台车站位共32PCS，可装物料64PCS，具备自动切料带功能，根据产品需要，送料器台车与IC柜可自由切换。
送料器目前大部分国外的SMT贴片机都是自供的，“我们也向他们看齐，我们也可以自供。”张卫华指出。

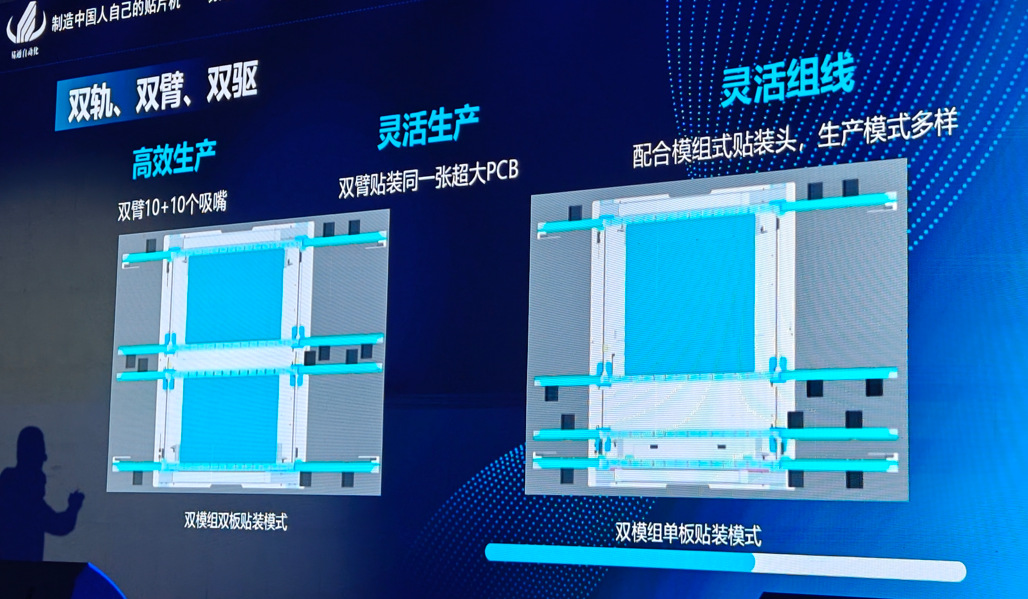

此外，易通的YT20S的运输轨道系统结构具有双轨双臂，每个贴装头有10个吸嘴，双头共20个吸嘴，它具有灵活的PCB处理能力，双轨结构可以双臂贴装同一张超大PCB，实现灵活生产。
加上其核心竞争力之一的智能化软件系统，能够根据客户的需求做定制，具有离线编程功能，缩短换线周期；软件具备AI智能学习和自动优化功能；提供MES系统接口，智能管理产线；多种文件一键导入贴装坐标；人机交互界面贴合本地客户，支持多语言版本。

结语

SMT贴片机是电子元器件表面贴装技术中最重要的设备之一，是智能制造领域的重要组成部分。易通此次推出的国产SMT贴片机新品，可以为智能制造行业更多助力，也给了国内PCBA工厂一个新的选择。据了解，现在国内其实有不少厂商在SMT贴片机这块有投入，相信过不了多久像易通这样的国产设备企业能将国产设备优化得更好，做出更多具备国际竞争力的产品来。
