通过将关键驾驶信息叠加到真实世界中，增强现实(AR)抬头显示(HUD)将彻底改变驾驶体验。如今，AR显示的最佳示例是用于战斗机，可在飞行员的直接视线中置放大量关键信息。

在汽车环境中，图形直接置放于驾驶员视线内取代了基本警告音或符号，通过这种方式可以传达信息并识别驾驶员视野中的威胁，使其能够立即采取行动。图形表现为真实世界的自然保形延伸;它们不仅仅是现今HUD中的二次信息显示。

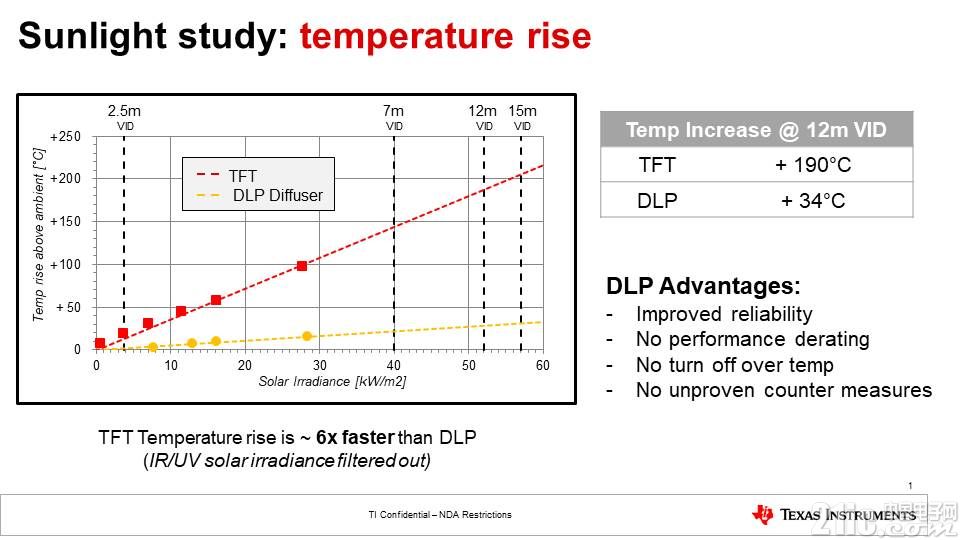

正如我之前在关于阳光负载的博客文章中所讨论的，太阳辐照度对AR HUD设计提出了重大挑战。与传统的HUD不同，AR HUD具有宽视场和长虚像距离，并且需要将车辆的传感器数据与HUD显示进行实时集成。长虚像距离(>7m)及较小程度上的较宽视场(至少水平10度角x垂直4度角)导致太阳能集中度显着提高，并在成像仪面板上发生相应的热升。为了防止太阳辐照度造成的热损伤，您必须仔细设计AR HUD并运行详细的阳光负载模拟以验证操作是否可靠。

在模拟阳光负载对AR HUD设计的影响时，需要考虑以下几点。

阳光负载模型的准确性

虽然看起来很明显，但我不能夸大模型元素中准确性的重要性。AR HUD阳光负载模拟需要精确的阳光光源模型(具有适当的角度、光谱和辐照度特性)，以及针对汽车中光学元件的精确光谱透射曲线，包括(但不限于)挡风玻璃、眩光陷阱和热/冷镜。

离轴太阳辐照度的影响

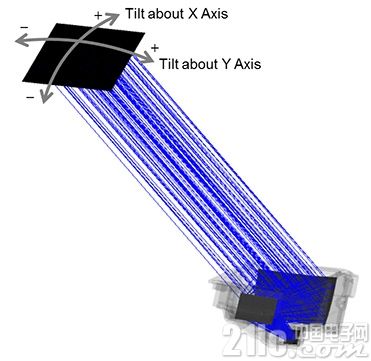

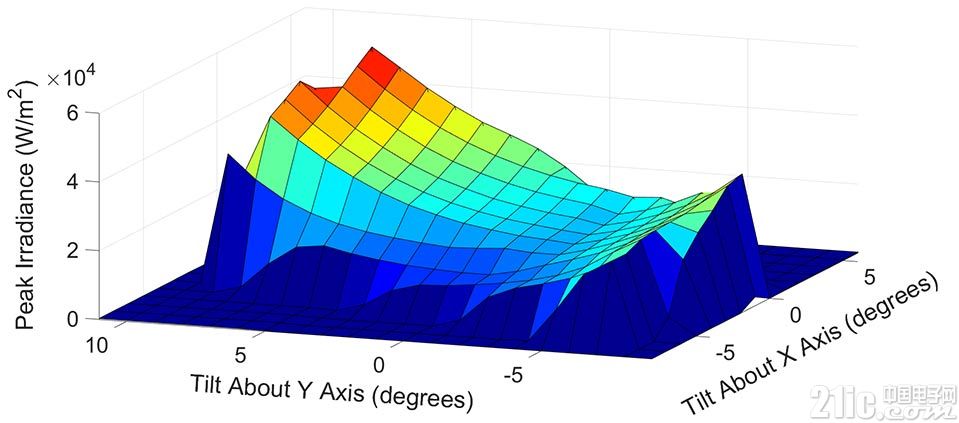

在日常驾驶条件下，当车辆转弯及上下坡时，各种角度的日照均会射入车内。因此，重要的是在适当的角度范围内扫描入射的太阳光，如图1所示。TI发现，在采用TI DLP?技术的AR HUD原型中，离轴峰值太阳辐照度比主光线水平差2.7倍，导致热负荷显着增加。模拟的峰值太阳辐照度如图2所示。如果您的系统设计无法处理最坏情况下的离轴太阳辐照度，那么您将面临因受损成像仪面板造成的不可接受的现场故障风险。
